Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.3 SIPLACE CS – Menüzeile
47
6.3.2 Menü: Allg. Funktionen
6
Bild 1 von 1 Bild 6
Alt+3
Schaltet die Bildschirmanzeige
auf die LP-Kamera am Portal 2
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Alt+4
Schaltet die Bildschirmanzeige
auf die Kamera am RV-Kopf 2
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Aus
Deaktitviert den Taktbetrieb.
Ein
Aktiviert den Taktbetrieb. Für jeden Schritt
des Bestückablaufes müssen Sie die
Starttaste am Automaten betätigen.
Alt+5
Schaltet die Bildschirmanzeige
auf die LP-Kamera am Portal 1
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Alt+6
Schaltet die Bildschirmanzeige
auf die Kamera am RV-Kopf 1
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE
48
6.3.3 Menü: Einstellungen
6
Bild 1 von 1 Bild 6
Sprache
Stellt die Sprache um, in welcher
die Texte der Bedienoberfläche
angezeigt werden.
Deutsch
Anzeige aller Texte in Deutsch.
Englisch
Anzeige aller Texte in Englisch.
Französisch
Anzeige aller Texte in
Französisch.
Italienisch
Anzeige aller Texte in Italienisch.
Maschinendaten speichern
Es werden neu ermittelte
Kalibrierdaten oder geänderte
Maschinendaten gespeichert.
Dieser Menübefehl ist nur
ausführbar, wenn Daten neu
ermittelt oder verändert
wurden.
Einige Funktionen des Testprogramms können durch die
Einstellung der Bedienebene und durch die Vergabe eines
Kennwortes vor unqualifizierter Bedienung geschützt
werden.
Funktionen, die in einer Bedienebene nicht zugänglich sind,
können nicht ausgeführt werden, da die entsprechenden
Schaltflächen, Optionsschaltflächen oder Menübefehle
inaktiv geschaltet sind oder nicht angezeigt werden.
Service (Kunde)
Stellt die Bedienebene für geschultes Personal beim Kunden
ein.
Service (Siemens)
Stellt die Bedienebene für Servicetechniker von Siemens ein
und öffnet das Dialogfenster Kennwort für Servicetechniker
zur Eingabe des Kennwortes.
Richtung
Von Harddisk auf Floppy
Kopiert die Maschinendaten von der Festplatte des
Stationsrechners auf eine in das Diskettenlaufwerk eingelegte,
formatierte leere Diskette.
Von Floppy auf Harddisk
Die Maschinendaten werden von Diskette auf die Festplatte
des Stationsrechners kopiert. Um die kopierten
Maschinendaten zu aktivieren, muss die Maschine neu
gestartet werden.
Kennwort
Feld zur Eingabe des von "SIEMENS"
festgelegten Kennwortes.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.3 SIPLACE CS – Menüzeile
49

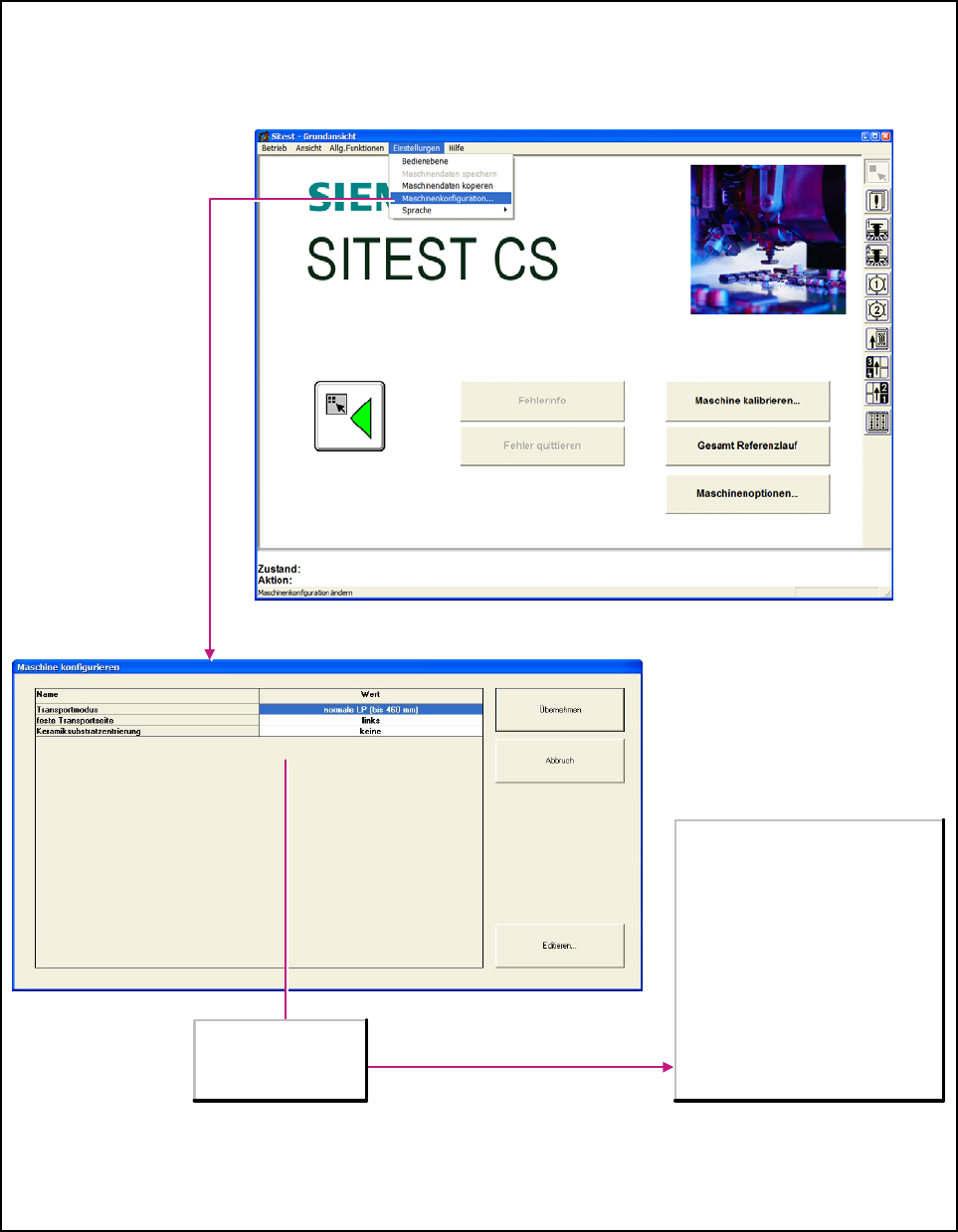

6.3.3.1 Maschinenkonfiguration SIPLACE CS
6
Bild 1 von 1 Bild 6
Zeigt die aktuelle
Maschinenkonfiguration
an und kann bei Bedarf
geändert werden.
Transportmodus
- normale Leiterplatte (bis 460 mm)
- lange Leiterplatte (bis 508 mm)
feste Transportseite
- links
- rechts
Keramiksubstratzentrierung
- keine
- mechanische Substratzentrierung
- Schräglichtbeleuchtung
- mechanisch und
Schräglichtbeleuchtung
