6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
64
6.4.2.3 WPW – Einstellungen
6.4.2.3.3 Einstellungen für die Zuführachse
6
Bild 1 von 1 Bild 6
Position überprüfen
Endschalter +
Verfährt die Zuführachse an den
Endschalter für die maximale
Position.
Endschalter -
Verfährt die Zuführachse an den
Endschalter für die minimale Position.
Referenzbero
Überprüft die Position des
Referenzberos.
Achse
Zuführachse
Aktiviert die Funktionen für die
Einstellungen der Zuführachse.
Hubachse
Aktiviert die Funktionen für die
Einstellungen der Hubachse.Bei der
Auswahl der Hubachse werden alle
Funktionen der Übergabeposition
deaktiviert.
Ausmessen
Ermittelt die
Übergabeposition
und speichert sie.
Position [Digit]
Im Eingabefeld den gewünschten Wert
innerhalb der angegebenen
Wertegrenzen eingeben.
Öffnet das Dialogfenster
Zuführachse zur Eingabe
der aktuellen Position
und übernimmt diese als
Übergabeposition.
Öffnet das Dialogfenster
Zuführachse zur Korrektur
des Nullpunktes und
übernimmt diese als
Nullpunktposition.
Aktuelle Position
Pos.
Zeigt die beim Teachen
angefahrene Position
der Zuführachse an.
Mit jeder Betätigung der Schaltfläche wird die Zuführachse
horizontal um einen Schritt der ausgewählten Schrittweite
verfahren (in den WPW zurück).
Mit jeder Betätigung der Schaltfläche wird die Zuführachse
horizontal um einen Schritt der ausgewählten Schrittweite
verfahren (zur Abholposition in die Maschine).
Schritt
Die gewünschte Schrittweite in der
jeweiligen Auflösung für das Verfahren
der Zuführachse kann aktiviert werden.
Beenden
Schließt das Dialogfenster und
übernimmt die beim Teachen
angefahrenen Werte.
Zuführachse ausgewählt?
Info
Aktuelle Position
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
65
6.4.2.3.4 Einstellungen für die Hubachse
6
Bild 1 von 1 Bild 6
Position überprüfen
Endschalter +
Verfährt die Hubachse an den
Endschalter für die maximale
Position.
Endschalter -
Verfährt die Hubachse an den
Endschalter für die minimale Position.
Referenzbero
Überprüft die Position des
Referenzberos.
Achse
Zuführachse
Aktiviert die Funktionen für die
Einstellungen der Zuführachse.
Hubachse
Aktiviert die Funktionen für die
Einstellungen der Hubachse.Bei der
Auswahl der Hubachse werden alle
Funktionen der Übergabeposition
deaktiviert.
Beenden
Schließt das Dialogfenster und
übernimmt die beim Teachen
angefahrenen Werte.
Öffnet das Dialogfenster
Hubachse zur Korrektur
des Nullpunktes und
übernimmt diese als
Nullpunktposition.
Mit jeder Betätigung der Schaltfläche wird die Hubachse
vertikal um einen Schritt der ausgewählten Schrittweite
nach unten verfahren.
Mit jeder Betätigung der Schaltfläche wird die Hubachse
um einen Schritt der ausgewählten Schrittweite nach oben
verfahren.
Aktuelle Position
Pos.
Zeigt die beim Teachen
angefahrene Position
der Hubachse an.
Schritt
Die gewünschte Schrittweite in der
jeweiligen Auflösung für das Verfahren
der Hubachse kann aktiviert werden.
Hubachse ausgewählt?
Info
Aktuelle Position
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
66

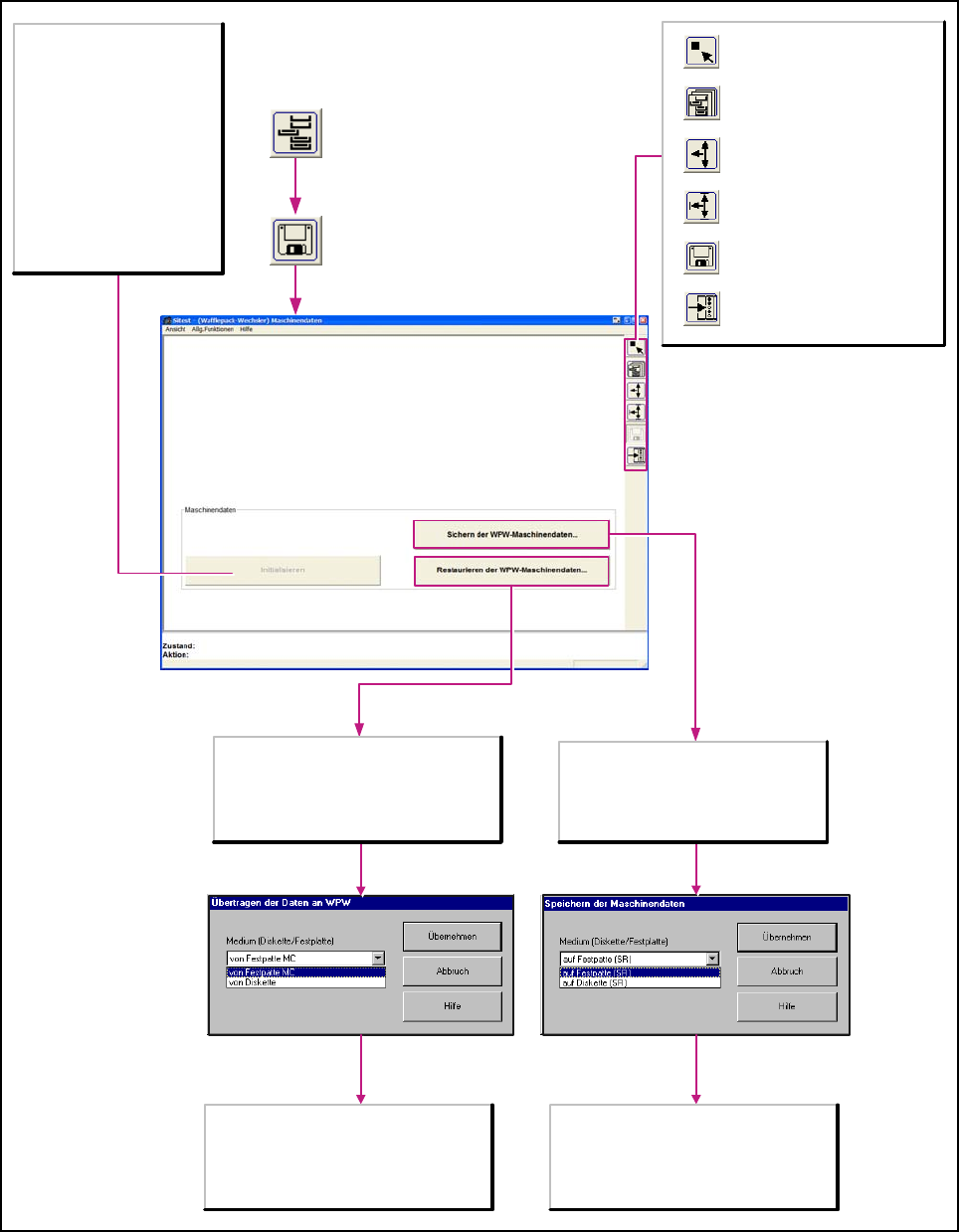

6.4.2.4 WPW – Maschinendaten
6
Bild 1 von 1 Bild 6
Öffnet das Dialogfenster Übertragen der Daten
an WPW, um Maschinendaten des WPW von
der Festplatte des SR-Rechners oder von einer
Diskette des Stationsrechners in den Speicher
des batteriegepufferten RAM-Bausteins zu
kopieren.
Medium [Diskette/Festplatte]
Folgende Möglichkeiten stehen zur Verfügung:
- von Festplatte SR der Station in die Datei
WPW1.MA im Verzeichnis D:\DAT
- von Diskette des Stationsrechners
Medium [Diskette/Festplatte]
Folgende Möglichkeiten stehen zur Verfügung:
- auf Festplatte SR der Station in die Datei
WPW1.MA im Verzeichnis D:\DAT
- auf Diskette des Stationsrechners
Öffnet das Dialogfenster Speichern der
Maschinendaten, um Maschinendaten des
WPW auf der Festplatte des SR-Rechners
der Station in die Datei WPW1.MA im
Verzeichnis D:\DAT oder auf einer Diskette
des Stationsrechners zu speichern.
Maschinendaten
Initialisieren
Überträgt die in der Software
hinterlegten Standard-
Maschinendaten-Daten in den
Speicher des RAM-Bausteins.
Achtung:
Alle bisher ermittelten
Maschinendaten, die sich im
Speicher des batteriegepufferten
RAM-Bausteins befinden, gehen
verloren, da sie mit den in der
Software hinterlegten Standard
Maschinendaten überschrieben
werden.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
