6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE 46 6.3 SIPLACE CS – Menüzeile 6.3.1 Menü: Betrieb und Ansicht 6 Bild 1 von 1 Bild 6 F2…

100%1 / 74
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
45
6.2.6.2 Ausgänge
6
Bild 1 von 1 Bild 6
Wartezeit [msec]
Hier wird die Dauer des gesetzten
oder des zurückgesetzten
Zustands der Bits bestimmt. Im
Eingabefeld den gewünschten
Wert innerhalb der angegebenen
Wertegrenzen eingeben.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten
Port enthaltenen Bits wird neben dem Feld "Port"
angezeigt. Neben jeder Funktion ist eine LED
symbolisch dargestellt, deren Farbe von grau auf
rot wechselt, wenn der Zustand des/der
jeweiligen Bits gelesen wird.
Ausgewählte Ausgänge
Hinweis: Um die folgenden Funktionen
aktivieren zu können, muss das entsprechende
Bit zuerst markiert werden.
Setzen
Setzen der ausgewählten Bits.
Löschen
Rücksetzen der ausgewählten Bits.
Umschalten
Setzen und rücksetzen der ausgewählten Bits.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.3 SIPLACE CS – Menüzeile Ausgabe 05/03 DE
46
6.3 SIPLACE CS – Menüzeile
6.3.1 Menü: Betrieb und Ansicht
6
Bild 1 von 1 Bild 6
F2
Zeigt die Liste der
Fehlermeldungen -
eingeteilt in
Fehlerklassen.
Exit
Abbruch der Bearbeitung und
Verlassen des Testprogrammes
SITEST.
F3/F4
Aufruf der
Portalfunktionen
F5/F6
Aufruf der
Revolverkopf-
Funktionen
F7
Aufruf der
Transportfunktionen
für den
Leiterplattentransport
F8/F9
Aufruf der Funktionen
für den BE-Tisch
F10
Zeigt die Hardware-
Ein- und Ausgänge.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.3 SIPLACE CS – Menüzeile
47

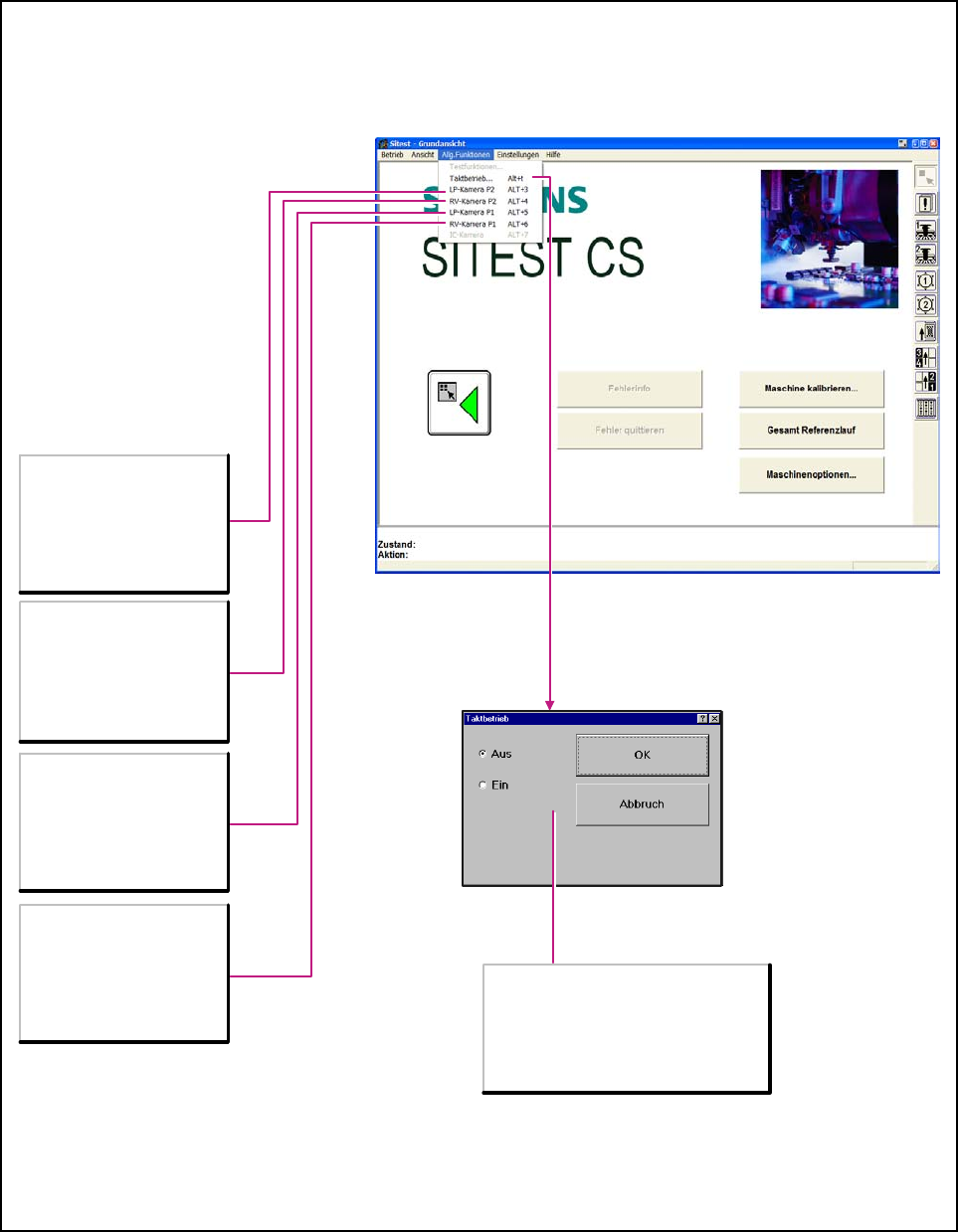

6.3.2 Menü: Allg. Funktionen
6
Bild 1 von 1 Bild 6
Alt+3
Schaltet die Bildschirmanzeige
auf die LP-Kamera am Portal 2
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Alt+4
Schaltet die Bildschirmanzeige
auf die Kamera am RV-Kopf 2
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Aus
Deaktitviert den Taktbetrieb.
Ein
Aktiviert den Taktbetrieb. Für jeden Schritt
des Bestückablaufes müssen Sie die
Starttaste am Automaten betätigen.
Alt+5
Schaltet die Bildschirmanzeige
auf die LP-Kamera am Portal 1
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
Alt+6
Schaltet die Bildschirmanzeige
auf die Kamera am RV-Kopf 1
um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
