6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 32 6.2.3.2.1 Revolverkop f – Funktionen der z-Achse 6 …

100%1 / 74
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
31
6.2.3.2 Revolverkopf – Achsfunktionen
6
Bild 1 von 1 Bild 6
Nullpunktkorrektur [Digit]
Korrigiert den Referenzpunkt
um den vorgegebenen Wert.
maximale Position [Digit]
Gibt die maximal erreichbare
Position der Achse an.
minimale Position [Digit]
Gibt die minimal erreichbare
Position der Achse an.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für die
ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse positioniert
werden soll.
Start
Die Achse startet den Dauerlauf mit der
angegebenen Zielposition und Positionierart.
Startposition [Digit]
Eingabe der gewünschten Startposition für die ausgewählte Achse.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse positioniert werden soll.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in Start- bzw.
Zielposition stehen soll.
Start
Die Achse verfährt im Dauerlauf zwischen der eingegebenen Start-
und Zielposition.
Allgemeine Funktionen
Kalibrierteilposition
Bei der Einstellung des P-Anteils der z-Achse
fährt das aktive Portal die Kalibrierteilposition
an und fährt dann diese Achse im Dauerlauf in
die Kalibrierteiltasche.
Stern takten
Mit dieser Funktion kann der Stern getaktet
werden. Durch Anklicken der Schaltfläche wird
jeweils um ein Segment weiter getaktet. Die
Positionen der einzelnen Segmente werden
grafisch am Bildschirm angezeigt.
Gemeinsame Funktionen
Achs-Referenzlauf...
Fährt die aktivierte Achse in Referenz.
Tachoabgleich...
Startet den Dauerlauf für die Einstellung der Geschwindigkeit der
ausgewählten Achse und öffnet das Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
P-Anteil einstellen...
Öffnet das Dialogfenster P-Anteil einstellen zur Vorgabe der
erforderlichen Parameter.
Dauerlauf Stern...
Öffnet das Dialogfenster Achsdauerlauf zur Vorgabe der Wartezeit
des Achsdauerlaufs und um die Sternachse im Dauerlauf zu takten.
Achse
z-Achse
Aktiviert die Funktionen für die
Einstellungen der z-Achse.
dp-Achse
Aktiviert die Funktionen für die
Einstellungen der dp-Achse.
Stern-Achse
Aktiviert die Funktionen für die
Einstellungen der Stern-Achse.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
32

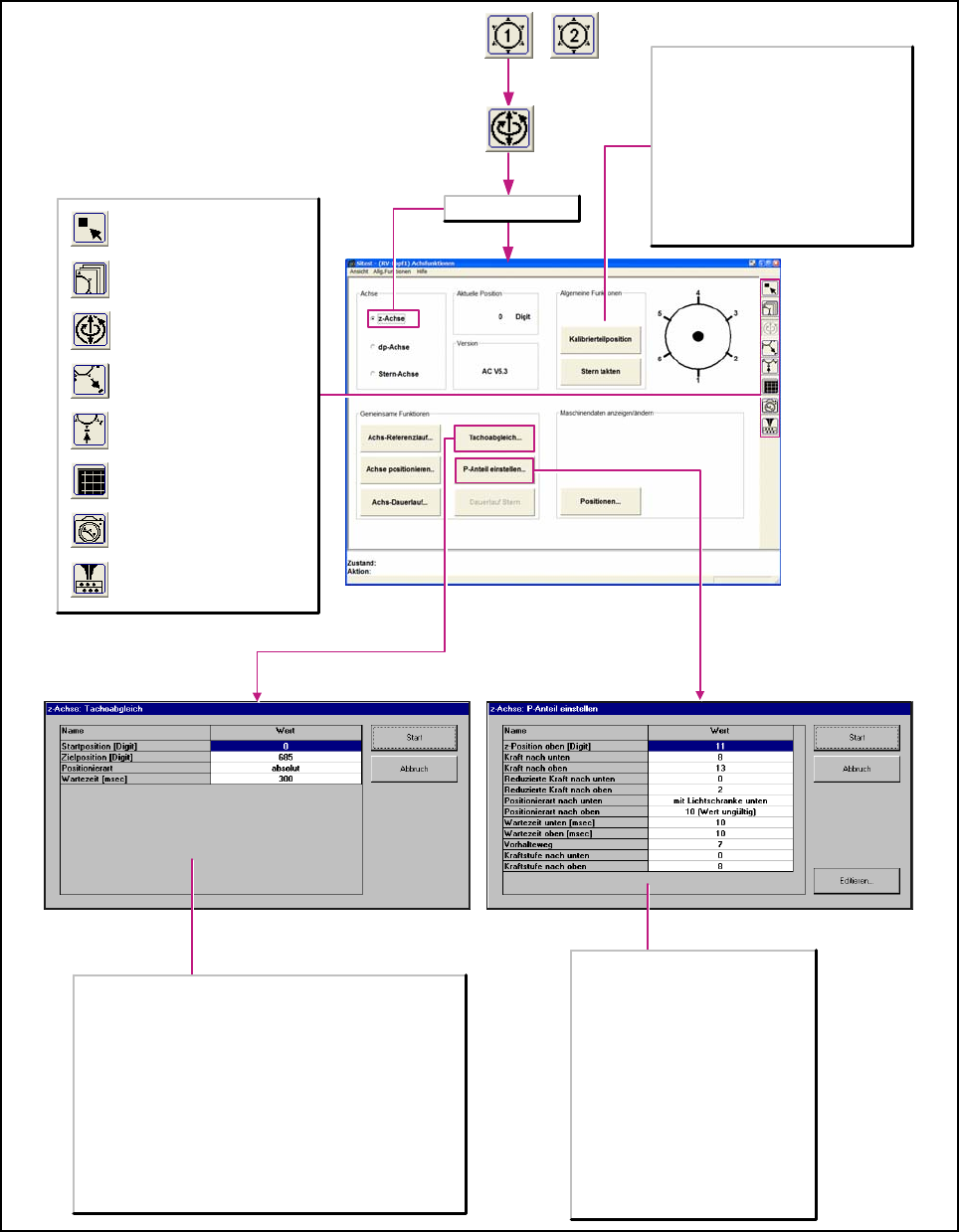

6.2.3.2.1 Revolverkopf – Funktionen der z-Achse
6
Bild 1 von 1 Bild 6
Allgemeine Funktionen
Kalibrierteilposition
Bei der Einstellung des P-Anteils der z-Achse
fährt das aktive Portal die Kalibrierteilposition
an und fährt dann diese Achse im Dauerlauf
in die Kalibrierteiltasche.
Stern takten
Mit dieser Funktion kann der Stern getaktet
werden. Durch Anklicken der Schaltfläche
wird jeweils um ein Segment weiter getaktet.
Die Positionen der einzelnen Segmente
werden grafisch am Bildschirm angezeigt.
Editieren Sie die erforderlichen Parameter.
z-Position oben [Digit]
Kraft nach unten
Kraft nach oben
Reduzierte Kraft nach unten
Reduzierte Kraft nach oben
Positionierart nach unten
Positionierart nach oben
Wartezeit unten [msec]
Wartezeit oben [msec]
Vorhalteweg
Kraftstufe nach unten
Kraftstufe nach oben
Start
Die Achse verfährt im Dauerlauf zwischen
der eingegebenen Start- und Zielposition.
Startposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene Startposition.
Zielposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene Zielposition.
Positionierart
Gibt die Art an, mit der die Achse positioniert wird.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in Start- bzw.
Zielposition steht.
OK
Schließt dieses Dialogfenster und startet den Dauerlauf für die
Tachoeinstellung.
z-Achse ausgewählt?
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
33
6.2.3.2.2 Revolverkopf – Funktionen der dp-Achse
6
Bild 1 von 1 Bild 6
Allgemeine Funktionen
Kalibrierteilposition
Bei der Einstellung des P-Anteils der z-Achse
fährt das aktive Portal die Kalibrierteilposition
an und fährt dann diese Achse im Dauerlauf
in die Kalibrierteiltasche.
Stern takten
Mit dieser Funktion kann der Stern getaktet
werden. Durch Anklicken der Schaltfläche
wird jeweils um ein Segment weiter getaktet.
Die Positionen der einzelnen Segmente
werden grafisch am Bildschirm angezeigt.
Je nach eingestellter Parametergruppe
wird der Positionierweg vergrößert oder
vermindert.
Stellt die gewünschte Parametergruppe
von 1 bis 10 ein und zeigt die ermittelten
Werte für
- Startposition
- Zielposition
- Verfahrstrecke
- Wartezeit
an.
dp-Achse ausgewählt?
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der dp-Achse und öffnet das
Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
