Softwareanleitung SITEST Version 101.xx 6 SI TEST – Übersichtspl äne der Bedienoberfläche Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeut ung der Symbole in der Symbolleiste 43 6.2.5.2 BE-T isch – Abholposition kalibrieren 6 Bi…
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
42
6.2.5 Tische
6.2.5.1 BE-Tisch – Funktionen
6
Bild 1 von 1 Bild 6
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
Funktionen
Gurtschneider betätigen
Fährt den Gurtschneider einmal zur Ende-Position und
wieder zurück. Er schneidet dabei das Restmaterial der
BE-Gurte ab.
Rüttlerausgang setzen
Setzt den Ausgang für die ausgewählte Spur und bringt
einen gerüsteten Linearförderer in Schwingung.
Tischausgang setzen
Setzt den Ausgang für die ausgewählte Spur.
Spur
Im Eingabefeld den gewünschten Wert
innerhalb der angegebenen Wertegrenzen
eingeben.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
43

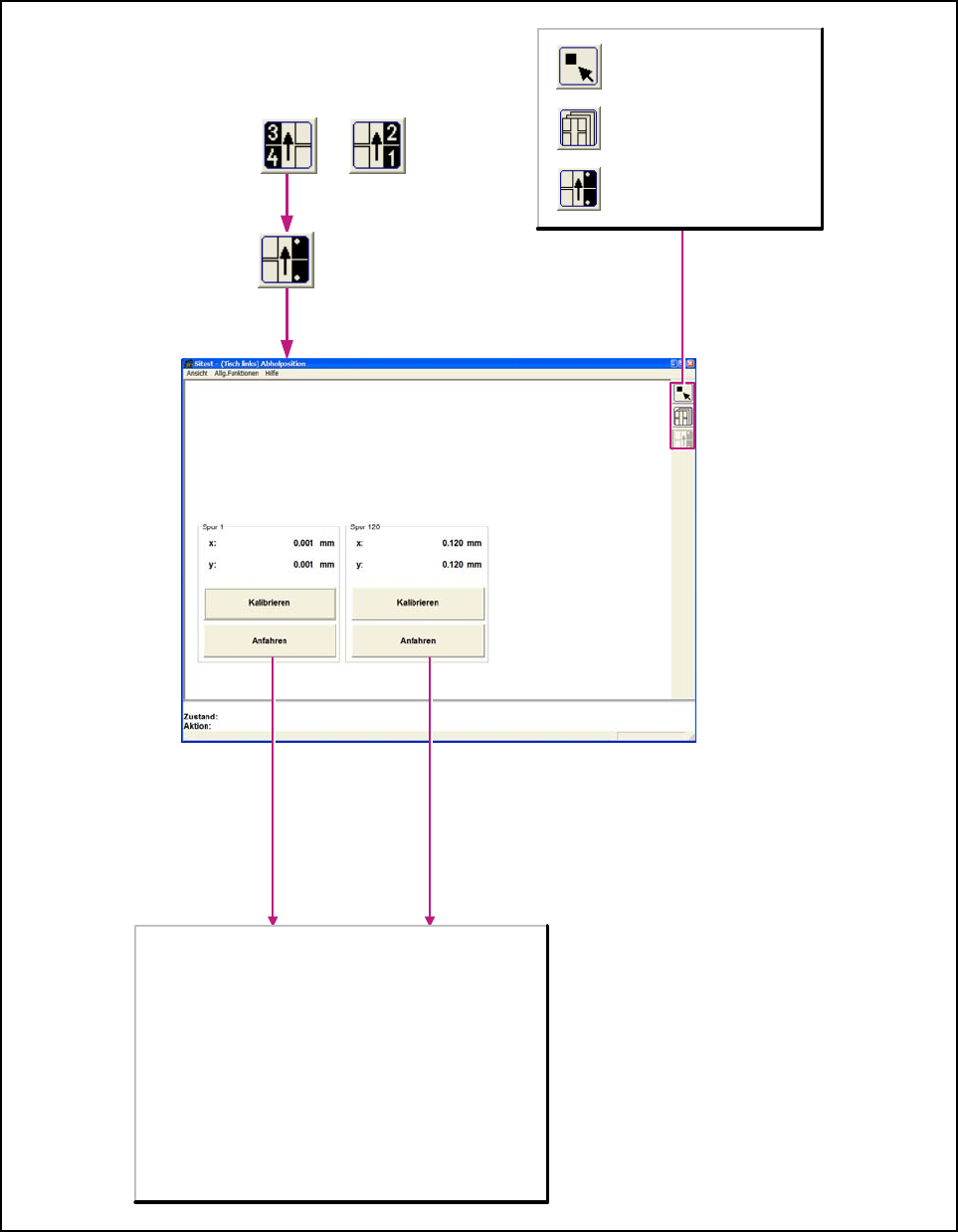

6.2.5.2 BE-Tisch – Abholposition kalibrieren
6
Bild 1 von 1 Bild 6
Spur 1/120
x
Zeigt den durch Kalibrierung ermittelten und den vorherigen
Positionswert (in Klammern) in x-Richtung an.
y
Zeigt den durch Kalibrierung ermittelten und den vorherigen
Positionswert (in Klammern) in y-Richtung an.
Kalibrieren
Ermittelt die x- und y-Position für die Tischseite mit Spur 1/120.
Anfahren
Fährt die LP-Kamera über die Marke auf Spur 1/120 und
schaltet die Bildschirmanzeige auf die LP-Kamera um.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
44

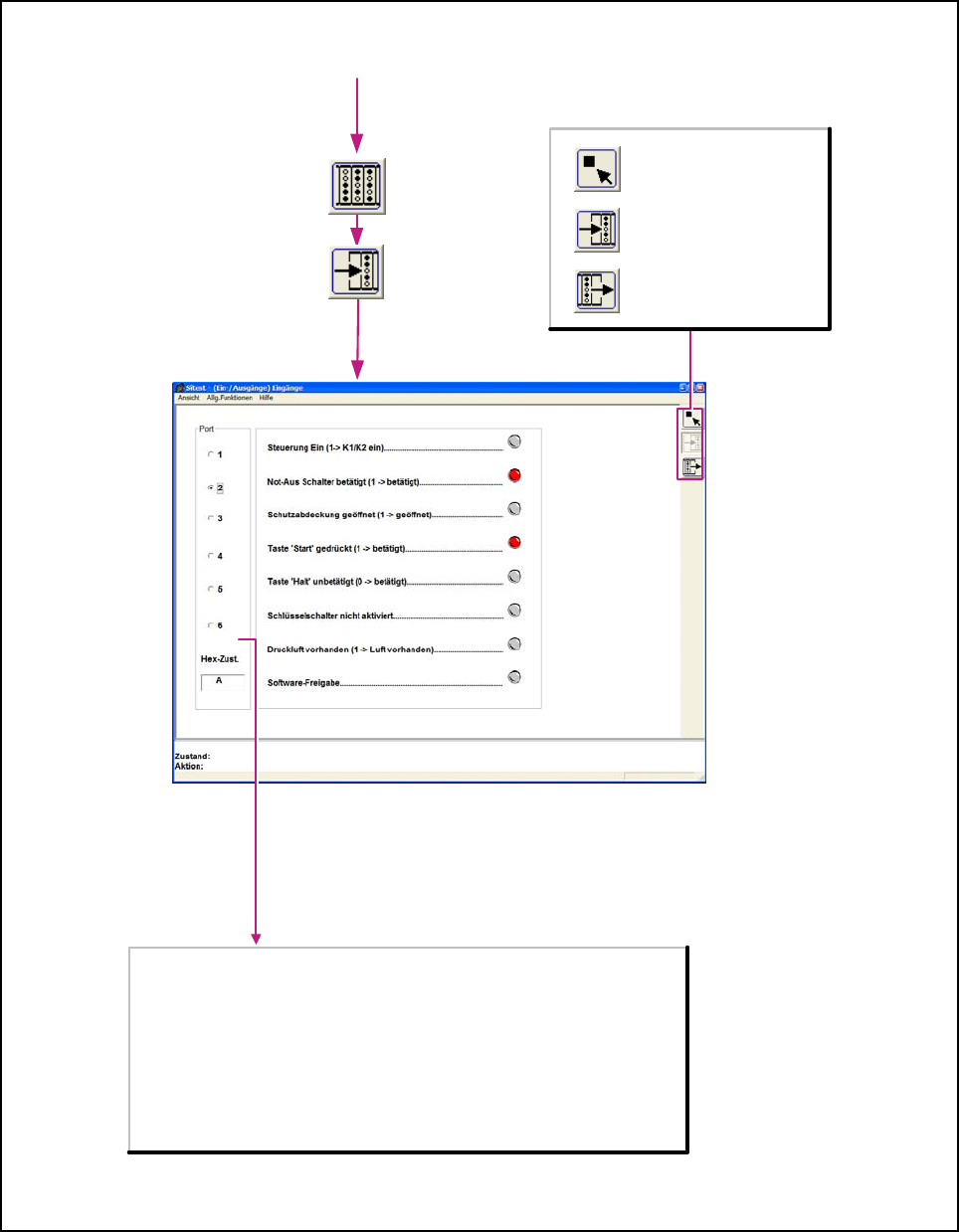

6.2.6 Ein-/Ausgänge
6.2.6.1 Eingänge
6
Bild 1 von 1 Bild 6
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
Port
1-6
Zeigt die Zustände der Funktionen von Port 1-6.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten Port enthaltenen Bits wird neben dem
Feld "Port" angezeigt. Neben jeder Funktion ist eine LED symbolisch dargestellt,
deren Farbe von grau auf rot wechselt, wenn der Zustand des/der jeweiligen Bits
gelesen wird.
