6.4.2.4 WPW – Maschinendaten
6
Bild 1 von 1 Bild 6
Öffnet das Dialogfenster Übertragen der Daten
an WPW, um Maschinendaten des WPW von
der Festplatte des SR-Rechners oder von einer
Diskette des Stationsrechners in den Speicher
des batteriegepufferten RAM-Bausteins zu
kopieren.
Medium [Diskette/Festplatte]
Folgende Möglichkeiten stehen zur Verfügung:
- von Festplatte SR der Station in die Datei
WPW1.MA im Verzeichnis D:\DAT
- von Diskette des Stationsrechners
Medium [Diskette/Festplatte]
Folgende Möglichkeiten stehen zur Verfügung:
- auf Festplatte SR der Station in die Datei
WPW1.MA im Verzeichnis D:\DAT
- auf Diskette des Stationsrechners
Öffnet das Dialogfenster Speichern der
Maschinendaten, um Maschinendaten des
WPW auf der Festplatte des SR-Rechners
der Station in die Datei WPW1.MA im
Verzeichnis D:\DAT oder auf einer Diskette
des Stationsrechners zu speichern.
Maschinendaten
Initialisieren
Überträgt die in der Software
hinterlegten Standard-
Maschinendaten-Daten in den
Speicher des RAM-Bausteins.
Achtung:
Alle bisher ermittelten
Maschinendaten, die sich im
Speicher des batteriegepufferten
RAM-Bausteins befinden, gehen
verloren, da sie mit den in der
Software hinterlegten Standard
Maschinendaten überschrieben
werden.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
67

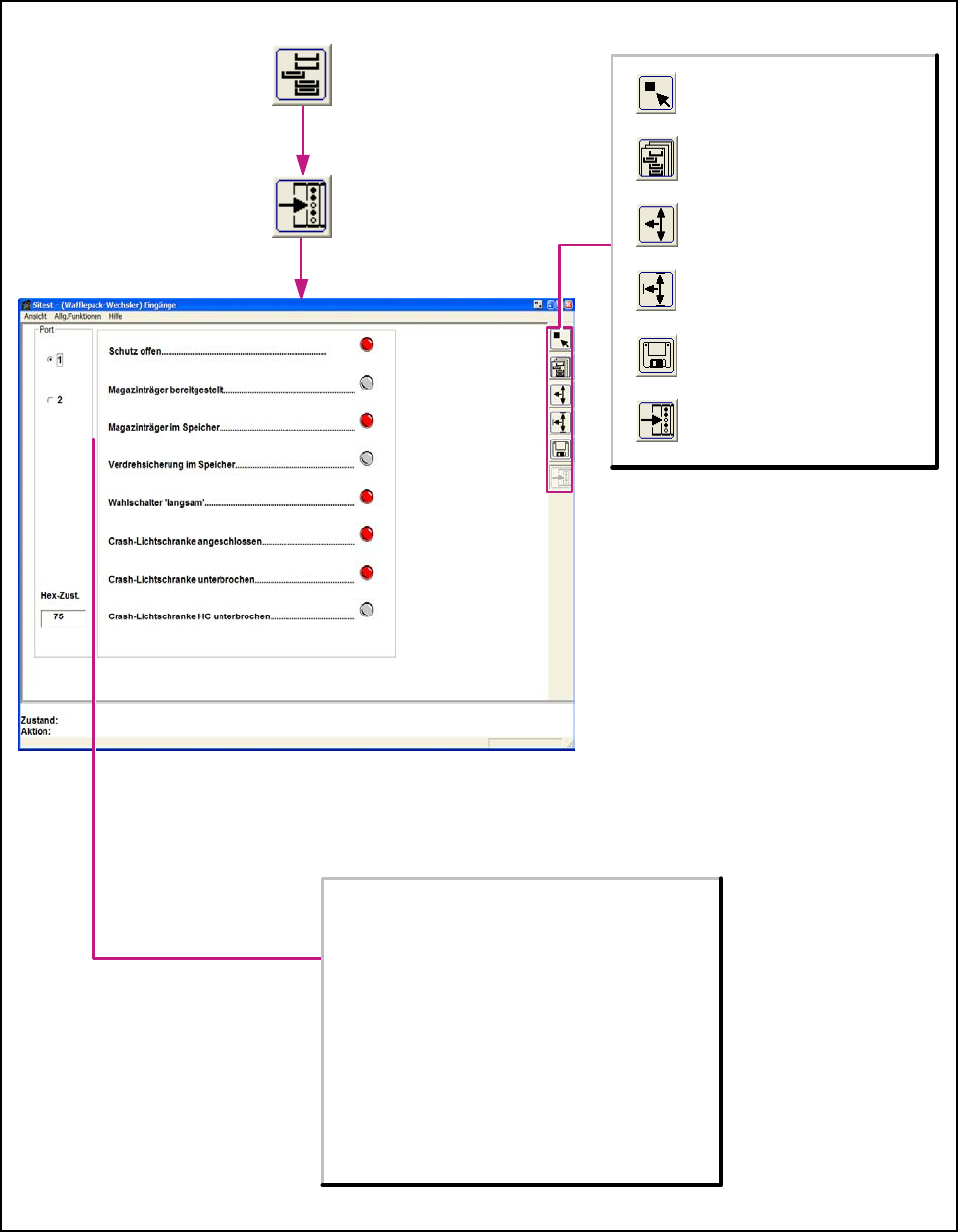

6.4.2.5 WPW – Eingänge
6
Bild 1 von 1 Bild 6
Port
1
Zeigt die Zustände der Funktionen von Port 1.
2
Zeigt die Zustände der Funktionen von Port 2.
Hex-Zust.
Zeigt den hexadezimalen Zustand der Bits an.
Die Funktion eines jeden in dem ausgewählten Port
enthaltenen Bits wird neben dem Feld "Port" angezeigt.
Neben jeder Funktion ist eine LED symbolisch dargestellt,
deren Farbe von grau auf rot wechselt, wenn der Zustand
des/der jeweiligen Bits gelesen wird.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.5 SIPLACE CF – Menüzeile Ausgabe 05/03 DE
68

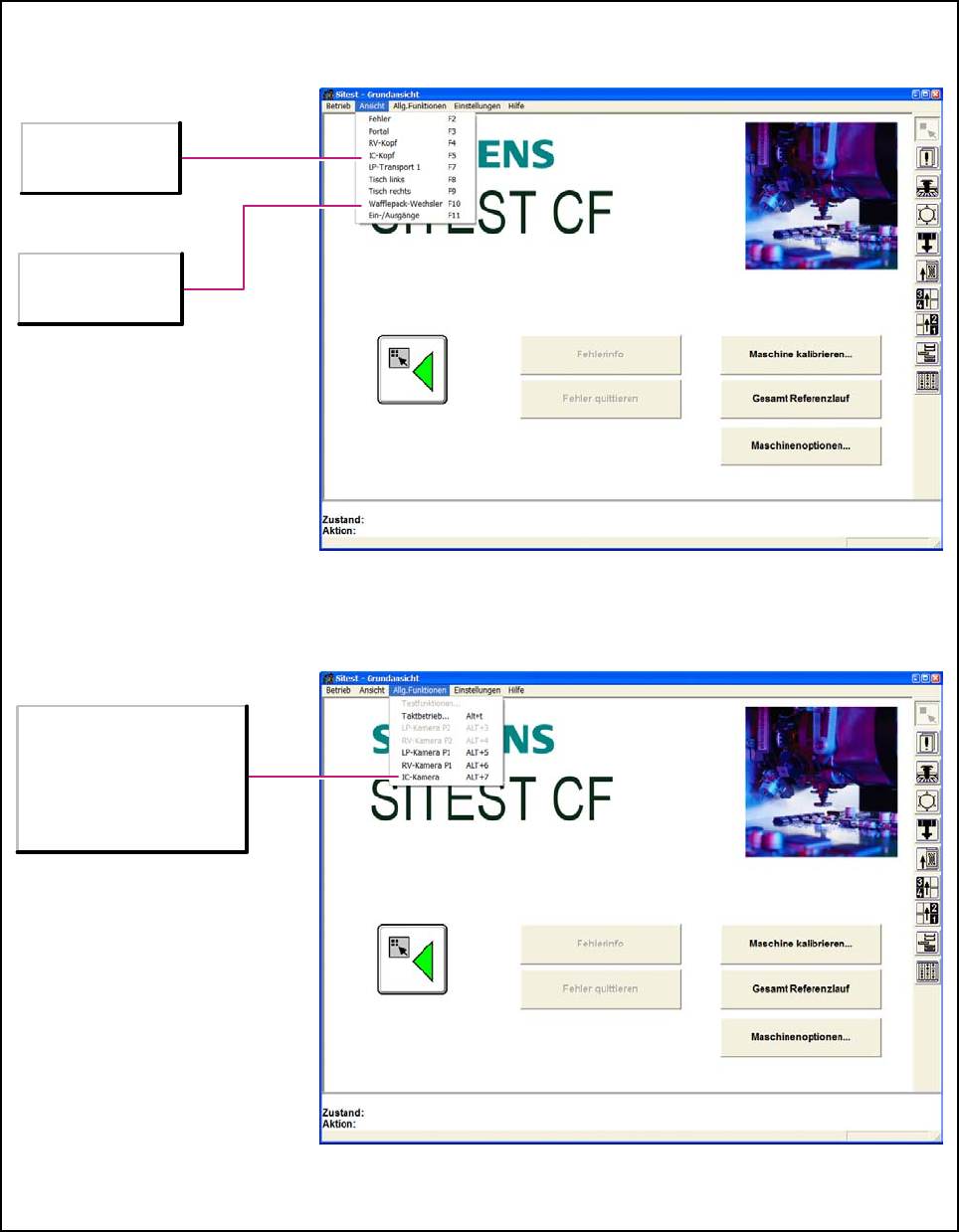

6.5 SIPLACE CF – Menüzeile
6.5.1 Menü: Ansicht und Allg. Funktionen
6
6
F5
Aufruf der IC-Kopf-
Funktionen.
F10
Aufruf der Wafflepack-
Wechsler-Funktionen
Alt+7
Schaltet die Bildschirmanzeige
auf die IC-Kamera um.
Mit der ESC-Taste wird die
Bildschirmanzeige wieder in den
normalen Testprogramm-Modus
zurückgeschaltet.
