6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 36 6.2.3.4 Revolverkop f – Funktionen im Bestück- und …
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
35
6.2.3.3 Revolverkopf – Funktionen im Halte- und Abwurfkreis
6
Bild 1 von 1 Bild 6
Drehstation
Einschwenken
Das Einschwenken des dp-Antriebs wird
aktiviert. Die Pinole wird dabei gedreht.
Ausschwenken
Das Ausschwenken des dp-Antriebs wird
aktiviert. Die Pinole wird dabei gedreht.
Schrittmotor initialisieren
Schwenkt die dp-Station aus und ein.
Haltekreis
Vakuum im Haltekreis
Überprüft das gesamte Vakuum im
Haltekreis. Der gemessene Wert wird
oberhalb der Schaltfläche angezeigt.
Pipetten schliessen
Schließt das Vakuum der Pipetten im
Haltekreis.
Abwurfkreis
Vakuum
Schaltet das Vakuum im Abwurfkreis ein/
aus.
Blasluft
Schaltet die Blasluft im Abwurfkreis ein/aus.
Schrittmotor initialisieren
Fährt den Schrittmotor in eine definierte
Referenzposition. Die Ventilstößelstellung
steht danach auf Blasluft.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
36
6.2.3.4 Revolverkopf – Funktionen im Bestück- und Abholkreis
6
Bild 1 von 1 Bild 6
Stern takten
Mit dieser Funktion kann der Stern
getaktet werden. Durch Anklicken
der Schaltfläche wird jeweils um ein
Segment weiter getaktet. Die
Positionen der einzelnen Segmente
werden grafisch am Bildschirm
angezeigt.
Segment
Gibt die Nummer des Segmentes an.
offen [mbar]
Zeigt den durch den Vakuumtest
ermittelten Wert bei offenem Ventil am
Bestück- und Abholkreis in mbar an.
geschlossen [mbar]
Zeigt den durch den Vakuumtest
ermittelten Wert bei geschlossenem Ventil
am Bestück- und Abholkreis in mbar an.
Bestück- und Abholkreis
Vakuum
Ein/Aus
Schaltet das Vakuum im Bestückkreis bzw. Abholkreis ein/
aus.
Blasluft
Ein/Aus
Schaltet die Blasluft im Bestückkreis bzw. Abholkreis ein/aus.
Schrittmotor initialisieren
Fährt den Schrittmotor in eine definierte Referenzposition. Die
Ventilstößelstellung steht danach auf Blasluft.
Vakuum testen
Testet das Vakuum für die Pipette, die im Bestück- und
Abholkreis getaktet ist, und zeigt die bei offenem und
geschlossenem Ventil gemessenen Werte oberhalb der
Schaltfläche an.
Vakuum messen
Überprüft den kompletten Wert des Vakuums für den
gesamten Kreis. Der gemessene Wert wird oberhalb der
Schaltfläche angezeigt.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
37

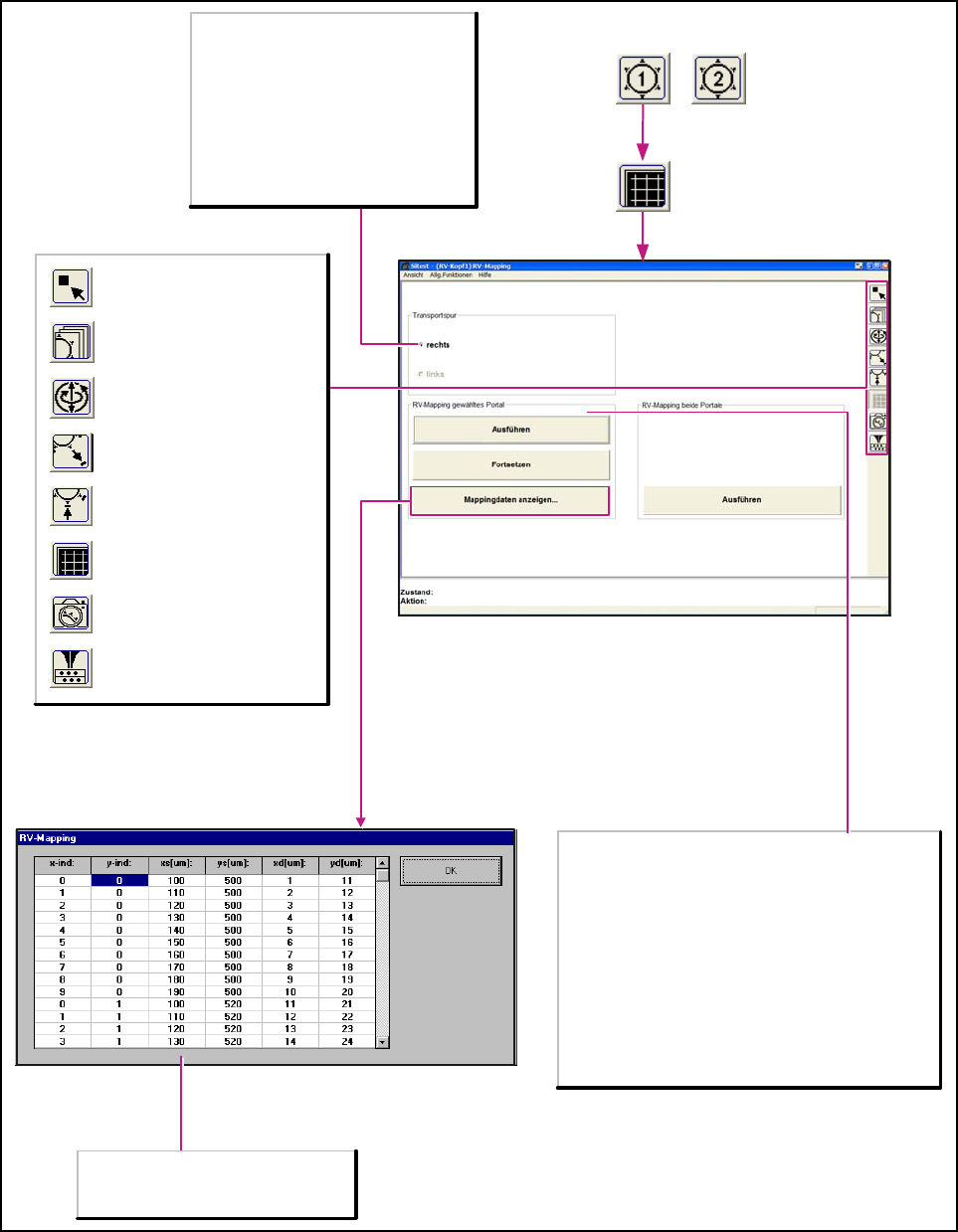

6.2.3.5 Revolverkopf – Mappingfunktionen
6
Bild 1 von 1 Bild 6
Die Werte x-ind, y-ind, xs[µm], ys[µm],
xd[µm] und yd[µm] beschreiben den
Versatz der Mappingplatte nach dem
Mappinglauf.
RV-Mapping gewähltes Portal
Ausführen
Führt den Mappinglauf mit dem ausgewählten Portal auf der
gewählten Transportspur durch und speichert nach
fehlerfreier Beendigung des Mappinglaufs die ermittelten
Daten automatisch.
Fortsetzen
Setzt das RV-Mapping fort.
RV-Mapping beide Portale (nur bei SIPLACE CS)
Ausführen
Führt den Mappinglauf mit beiden Portalen auf der
gewählten Transportspur durch und speichert nach
fehlerfreier Beendigung des Mappinglaufs die ermittelten
Daten automatisch.
Transportspur
Hinweis:
Die Auswahl der Transportspur ist nur bei
einem Doppeltransport möglich.
Beim Einfachtransport wird die rechte Spur
angefahren.
rechts
Auswahl der rechten Transportspur.
links
Auswahl der linken Transportspur.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
