Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
39
6.2.3.7 Revolverkopf – Pipettenwechslerfunktionen
6
Bild 1 von 1 Bild 6
6
Magazinnummer
Im Eingabefeld das gewünschte
Magazin eingeben.
Kalibrieren
Komplett kalibrieren
Die LP-Kamera fährt über die
Positionsmarken der Magazine und vermisst
deren x- und y-Positionen.
Akt. Magazin kalibrieren
Die LP-Kamera fährt über die
Positionsmarken des ausgewählten Magazins
und vermisst die x- und y-Positionen.
Abholhöhe kalibrieren
Ermittelt die aktuelle z-Höhe der Pipette im
Magazin und bestimmt somit die Abholhöhe
der Pipetten für das ausgewählte Magazin.
Pipetten aus/in Garage
Aufnehmen
Nimmt die Pipette aus der gewählten Garage
des ausgewählten Magazins auf.
Ablegen
Setzt die Pipette in die gewählte Garage des
ausgewählten Magazins ab.
Garage
Zeigt die Nummer der Garage an.
Soll-x [µm]
Zeigt die vorgegebenen x-Positionen des ausgewählten Magazins an.
Ist-x [µm]
Zeigt die nach dem Kalibrieren ermittelten x-Positionen des ausgewählten
Magazins an.
Soll-y [µm]
Zeigt die vorgegebenen y-Positionen des ausgewählten Magazins an.
Ist-y [µm]
Zeigt die nach dem Kalibrieren ermittelten y-Positionen des ausgewählten
Magazins an.
Garagennummer
Im Eingabefeld die
gewünschten
Pipettengarage eingeben.
Funktionen
Stern takten
Mit dieser Funktion kann der Stern getaktet werden. Durch
Anklicken der Schaltfläche wird jeweils um ein Segment weiter
getaktet. Die Positionen der einzelnen Segmente werden
grafisch am Bildschirm angezeigt.
Magazine öffnen
Öffnet (verfährt) die Schließplatte und löst die Verriegelung der
Pipetten.
Pipette abwerfen
Positioniert die Pipette über der Abwurfbox und streift sie
anschließend ab. Es können z.B. defekte Pipetten mit dieser
Funktionen entfernt werden.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
40
6.2.4 LP-Transport
6.2.4.1 LP-Transport – Funktionen
6
Bild 1 von 1 Bild 6
LP ins Eingabeband
Transportiert die Leiterplatte in das
Eingabeband.
LP ins Mittenband
Transportiert die Leiterplatte vom
Eingabe- in das Mittenband.
LP ins Ausgabeband
Transportiert die Leiterplatte vom Mitten-
in das Ausgabeband.
Stopper ein-/ausfahren
Fährt den LP-Stopper je nach Zustand
entweder ein oder aus.
LP klemmen/lösen
Je nach Zustand wird die Leiterplatte im
Mittenband entweder geklemmt oder
freigegeben.
Keramiksubstratzentrierung
Option: Je nach Zustand wird ein
Keramiksubstrat im Mittenband entweder
geklemmt oder freigegeben.
Signalgeber
Aktualisieren
Zeigt den aktuellen Zustand der
Ultraschallsensoren des Eingabe-, Mitten- und
Ausgabebandes an:
0: nicht angesprochen
1: angesprochen
Mit dieser Funktion kann auch gestestet
werden, ob die Ultraschallsensoren
ansprechen.
Transportbänder
Ein
Schaltet die Transportbänder ein (normale oder
hohe Geschwindigkeit).
Hohe Geschwindigkeit
Mitten- und Ausgabeband verfahren mit hoher
Geschwindigkeit, wenn das Kontrollkästchen
Hohe Geschwindigkeit aktiviert ist,
andernfalls verfahren sie mit niedriger
Geschwindigkeit.
Das Eingabeband läuft nur mit hoher
Geschwindigkeit.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
41

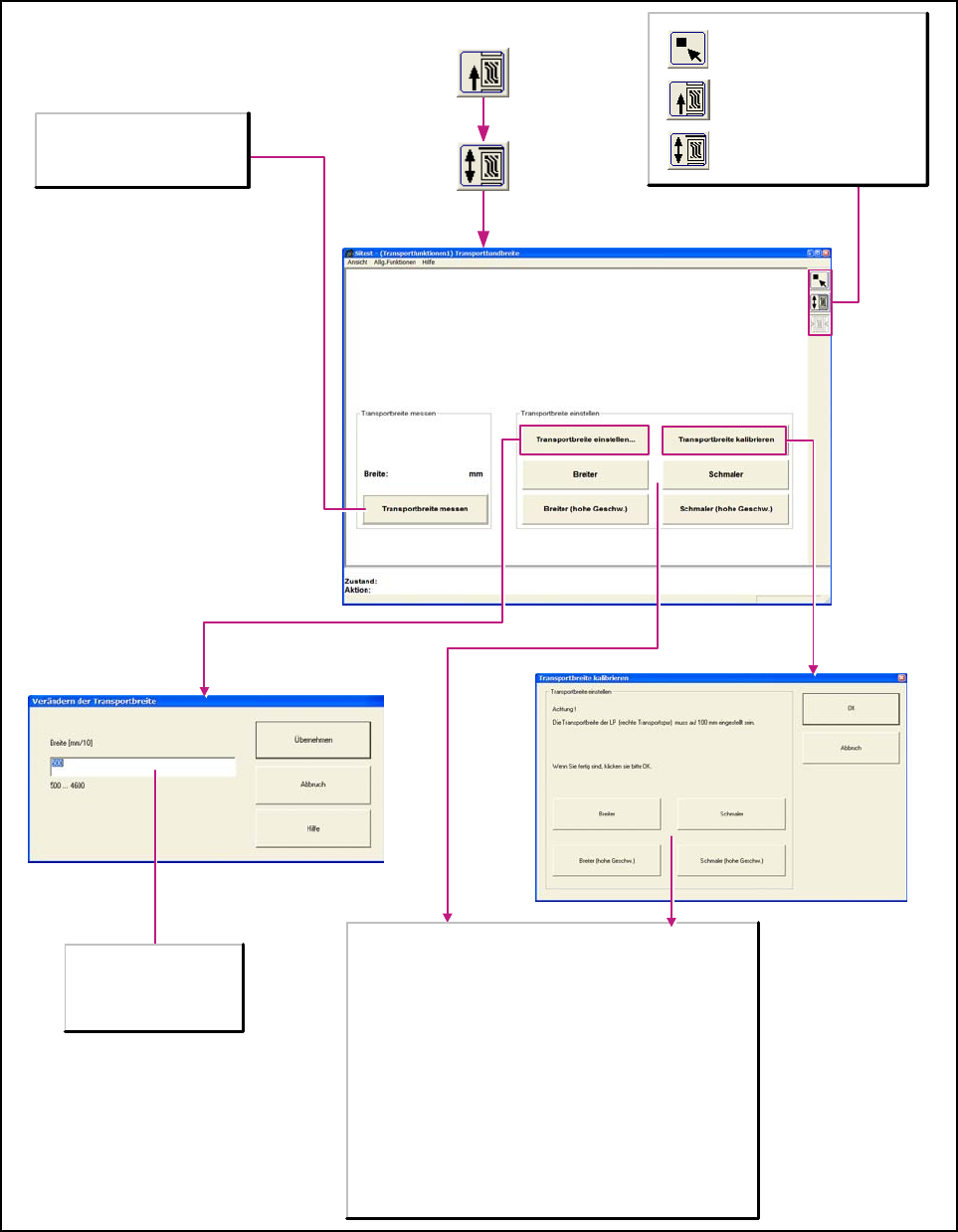

6.2.4.2 LP-Transport – Transportbandbreite einstellen
6
Bild 1 von 1 Bild 6
Breite [mm/10]
Im Eingabefeld die
gewünschte Transportbreite
innerhalb der angegebenen
Wertegrenzen eingeben.
Transportbreite einstellen
Breiter
Die Transportbänder werden durch Betätigen der Schaltfläche
auseinander gefahren.
Breiter (hohe Geschw.)
Die Transportbänder werden durch Betätigen der Schaltfläche in
hoher Geschwindigkeit auseinander gefahren.
Transportbreite kalibrieren...
Ermittelt die Portalposition für eine 100 mm breite Leiterplatte.
Schmaler
Die Transportbänder werden durch Betätigen der Schaltfläche
zusammen gefahren.
Schmaler (hohe Geschw.)
Die Transportbänder werden durch Betätigen der Schaltfläche in
hoher Geschwindigkeit zusammen gefahren.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Transportbreite messen
Misst die aktuelle Transportbreite
und zeigt den Wert oberhalb der
Schaltfläche an.
