6 SITEST – Übersichtspläne der Bedienobe rf läche Softwareanleitung SITEST Version 101.xx 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE 34 6.2.3.2.3 Revolverkop f – Funktionen der S tern-Ach…
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
33

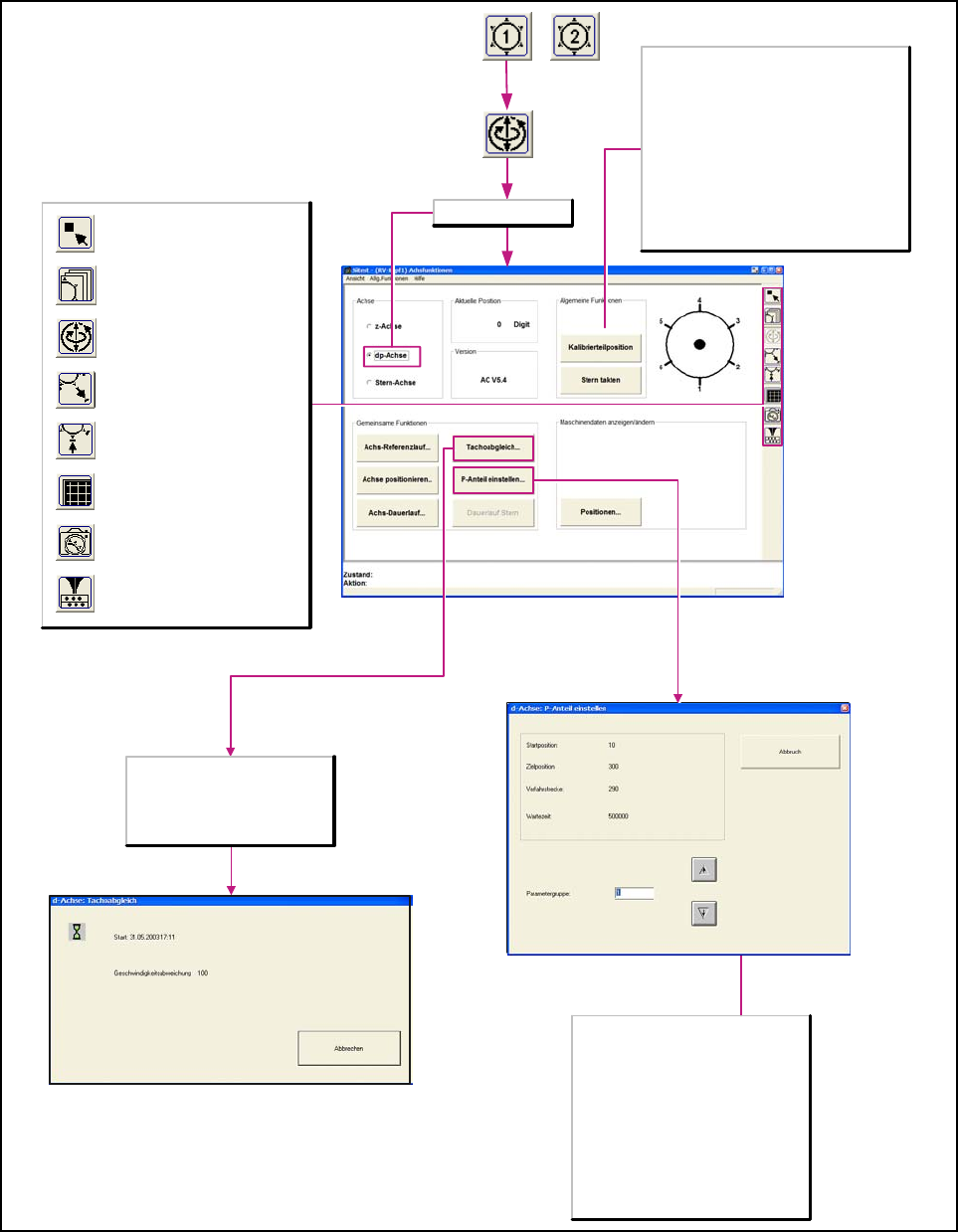

6.2.3.2.2 Revolverkopf – Funktionen der dp-Achse
6
Bild 1 von 1 Bild 6
Allgemeine Funktionen
Kalibrierteilposition
Bei der Einstellung des P-Anteils der z-Achse
fährt das aktive Portal die Kalibrierteilposition
an und fährt dann diese Achse im Dauerlauf
in die Kalibrierteiltasche.
Stern takten
Mit dieser Funktion kann der Stern getaktet
werden. Durch Anklicken der Schaltfläche
wird jeweils um ein Segment weiter getaktet.
Die Positionen der einzelnen Segmente
werden grafisch am Bildschirm angezeigt.
Je nach eingestellter Parametergruppe
wird der Positionierweg vergrößert oder
vermindert.
Stellt die gewünschte Parametergruppe
von 1 bis 10 ein und zeigt die ermittelten
Werte für
- Startposition
- Zielposition
- Verfahrstrecke
- Wartezeit
an.
dp-Achse ausgewählt?
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der dp-Achse und öffnet das
Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
34

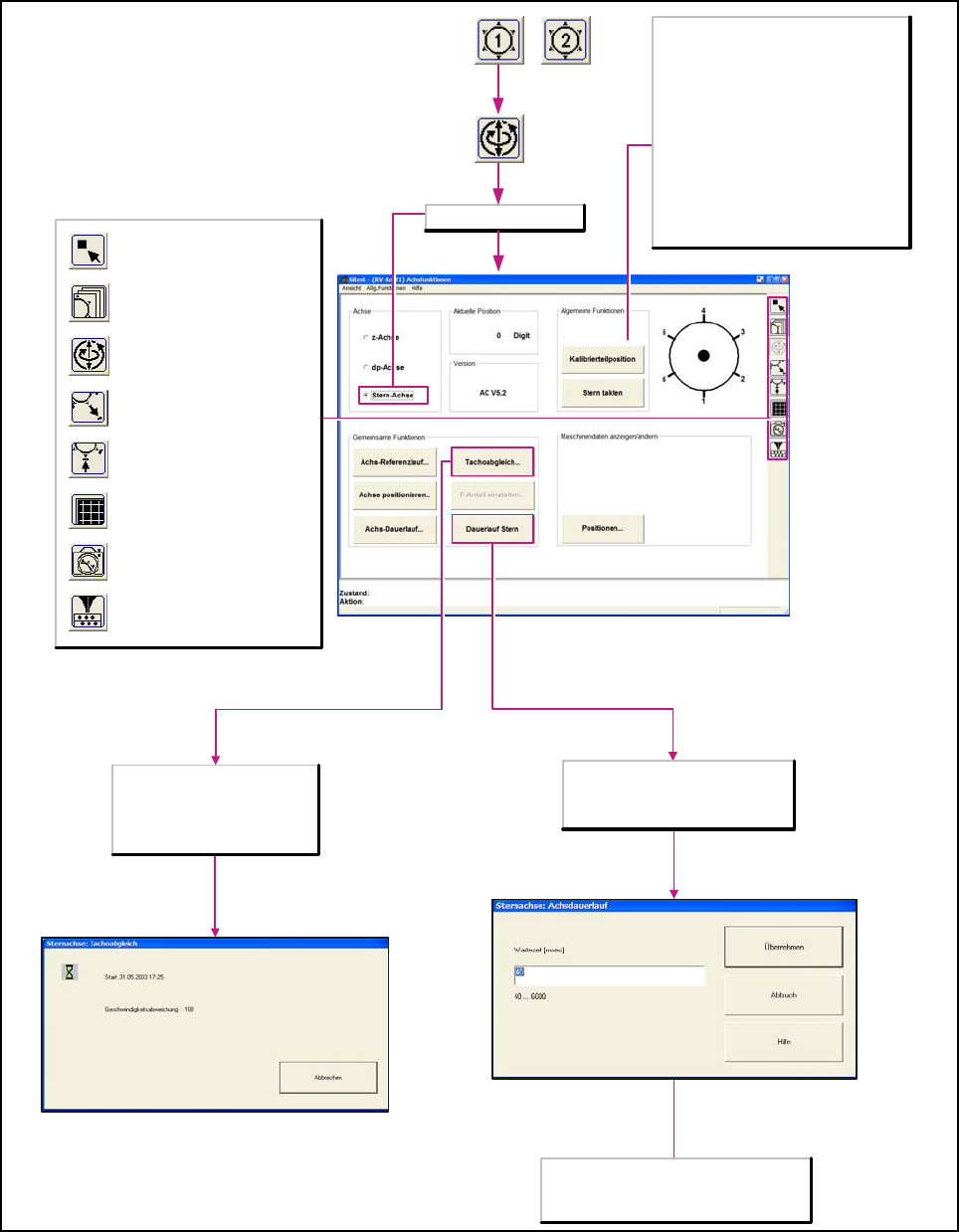

6.2.3.2.3 Revolverkopf – Funktionen der Stern-Achse
6
Bild 1 von 1 Bild 6
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der Stern-Achse und öffnet das
Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
Wartezeit [msec]
Im Eingabefeld den gewünschten Wert
innerhalb der angegebenen Wertegrenzen
eingeben.
Stern-Achse ausgewählt?
Allgemeine Funktionen
Kalibrierteilposition
Bei der Einstellung des P-Anteils der z-
Achse fährt das aktive Portal die
Kalibrierteilposition an und fährt dann diese
Achse im Dauerlauf in die
Kalibrierteiltasche.
Stern takten
Mit dieser Funktion kann der Stern getaktet
werden. Durch Anklicken der Schaltfläche
wird jeweils um ein Segment weiter
getaktet. Die Positionen der einzelnen
Segmente werden grafisch am Bildschirm
angezeigt.
Öffnet das Dialogfenster Achsdauerlauf
zur Vorgabe der Wartezeit des
Achsdauerlaufs und um die Sternachse
im Dauerlauf zu takten.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
35

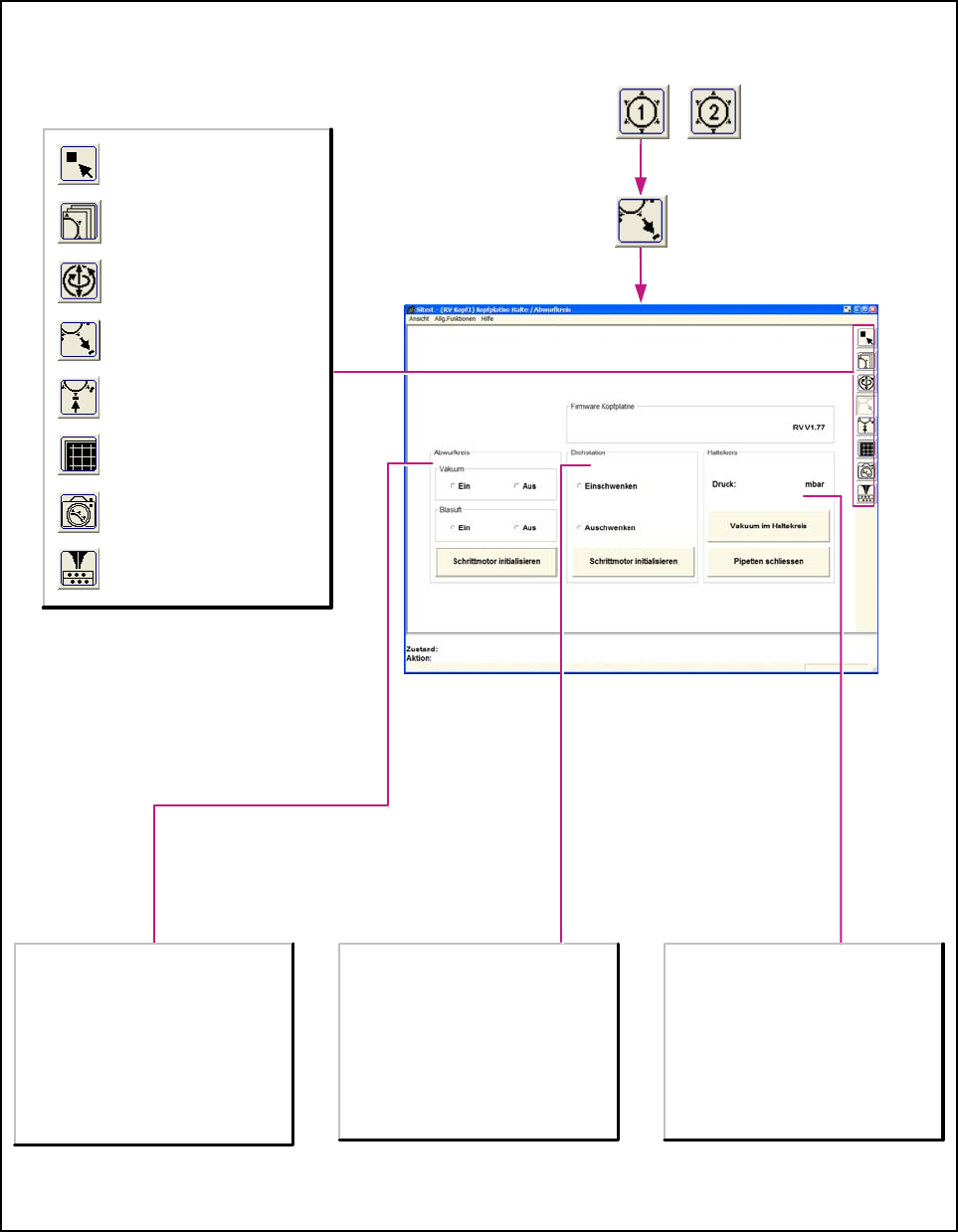

6.2.3.3 Revolverkopf – Funktionen im Halte- und Abwurfkreis
6
Bild 1 von 1 Bild 6
Drehstation
Einschwenken
Das Einschwenken des dp-Antriebs wird
aktiviert. Die Pinole wird dabei gedreht.
Ausschwenken
Das Ausschwenken des dp-Antriebs wird
aktiviert. Die Pinole wird dabei gedreht.
Schrittmotor initialisieren
Schwenkt die dp-Station aus und ein.
Haltekreis
Vakuum im Haltekreis
Überprüft das gesamte Vakuum im
Haltekreis. Der gemessene Wert wird
oberhalb der Schaltfläche angezeigt.
Pipetten schliessen
Schließt das Vakuum der Pipetten im
Haltekreis.
Abwurfkreis
Vakuum
Schaltet das Vakuum im Abwurfkreis ein/
aus.
Blasluft
Schaltet die Blasluft im Abwurfkreis ein/aus.
Schrittmotor initialisieren
Fährt den Schrittmotor in eine definierte
Referenzposition. Die Ventilstößelstellung
steht danach auf Blasluft.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
