6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
62

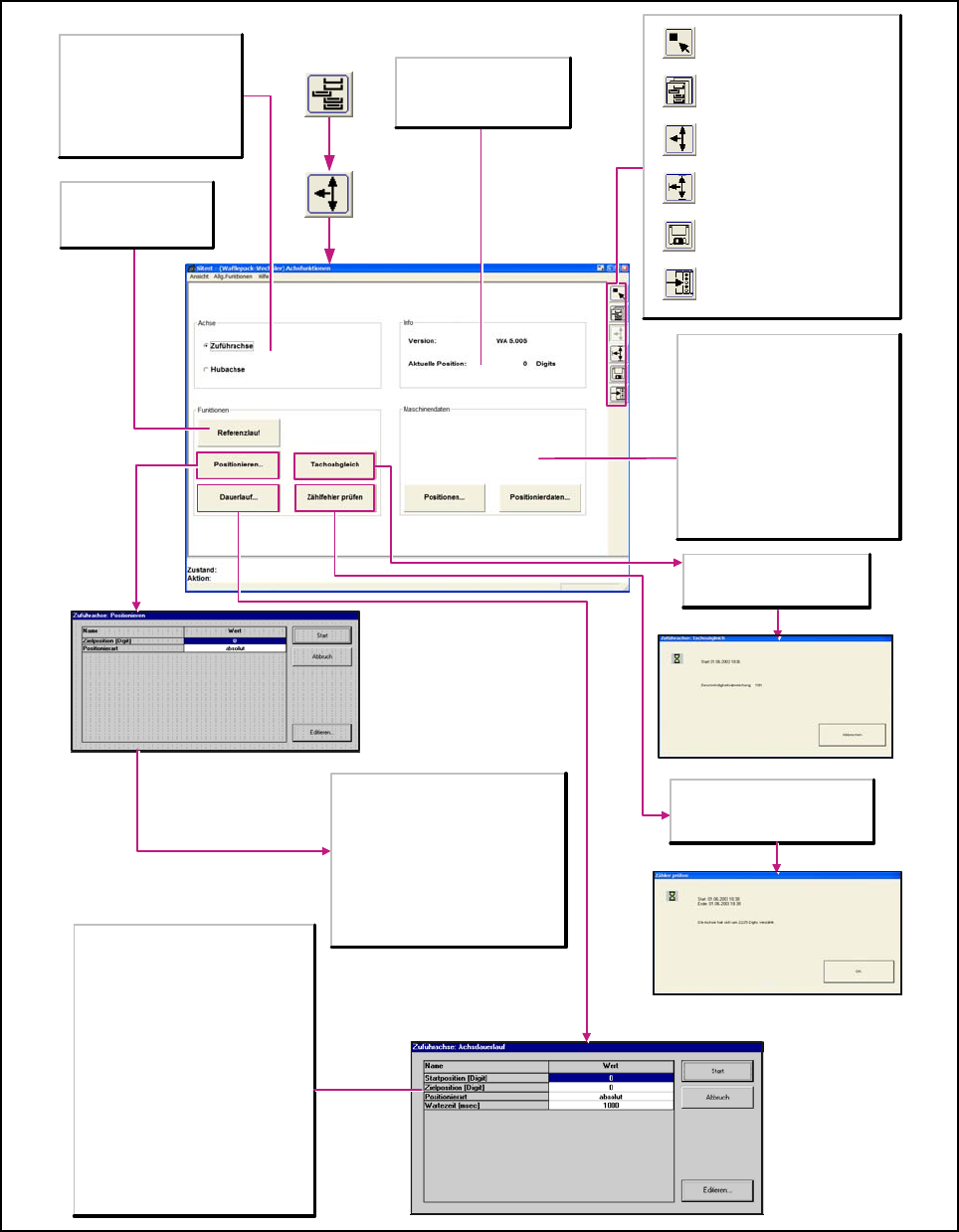

6.4.2.2 WPW – Achsfunktionen
6
Bild 1 von 2 Bild 6
Info
Aktuelle Position
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Funktionen
Referenzlauf
Fährt die aktivierte Achse
in Referenz.
Maschinendaten
Positionen...
Öffnet das Dialogfenster
Maschinenparameter zur Veränderung
folgender Daten:
- Nullpunktkorrektur
- maximale Position
- minimale Position
Positionierdaten...
Öffnet das Dialogfenster
Maschinenparameter (Positionierdaten)
zur Anzeige der Werte für die
Maschinenparameter.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für
die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse
positioniert werden soll.
Start
Die Achse startet den Dauerlauf mit der
angegebenen Zielposition und
Positionierart.
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der ausgewählten Achse.
Startet die Überprüfung der
Spursignale für die aktivierte Achse
und zeigt den ermittelten Wert in
einer Dialogbox in Digits an.
Achse
Zuführachse
Aktiviert die Funktionen für die
Einstellungen der Zuführachse.
Hubachse
Aktiviert die Funktionen für die
Einstellungen der Hubachse.
Startposition [Digit]
Eingabe der gewünschten Startposition
für die ausgewählte Achse.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für
die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse
positioniert werden soll.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim
Dauerlauf in Start- bzw. Zielposition
stehen soll.
Start
Die Achse verfährt im Dauerlauf zwischen
der eingegebenen Start- und Zielposition.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
63
6

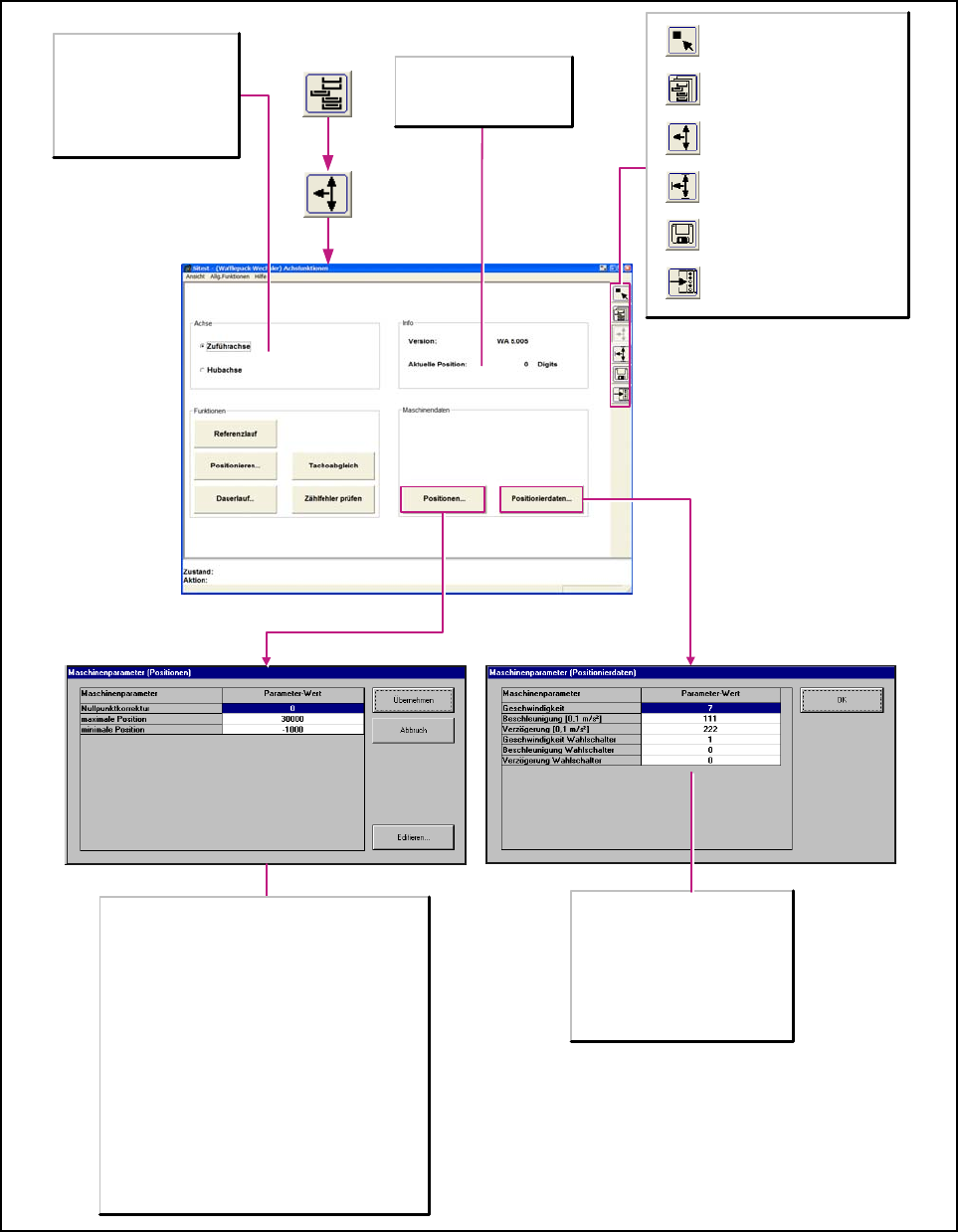

Bild 2 von 2 Bild 6
6
Info
Aktuelle Position
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Achse
Zuführachse
Aktiviert die Funktionen für die
Einstellungen der Zuführachse.
Hubachse
Aktiviert die Funktionen für die
Einstellungen der Hubachse.
Die nachfolgenden Parameter sind als
Information vorgesehen, und können
nicht verändert werden.
Geschwindigkeit
Beschleunigung [0,1 m/s²]
Verzögerung [0,1 m/s²]
Geschwindigkeit Wahlschalter
Beschleunigung Wahlschalter
Verzögerung Wahlschalter
Hinweis:
Bei Änderungen der Maschinenparameter muss die
jeweilige Achse in Referenz gefahren werden, um die
Änderungen realisieren zu können.
Nullpunktkorrektur
Korrigiert den Referenzpunkt um den vorgegebenen Wert.
Achtung:
Bei Änderung der Nullpunktkorrektur müssen
möglicherweise folgende Parameter für die jeweilige Achse
ebenfalls geändert werden:
- Referenzbero
- Übergabeposition
- Endschalter +
- Endschalter -
maximale Position
Gibt die maximal erreichbare Position der Achse an.
minimale Position
Gibt die minimal erreichbare Position der Achse an.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
64

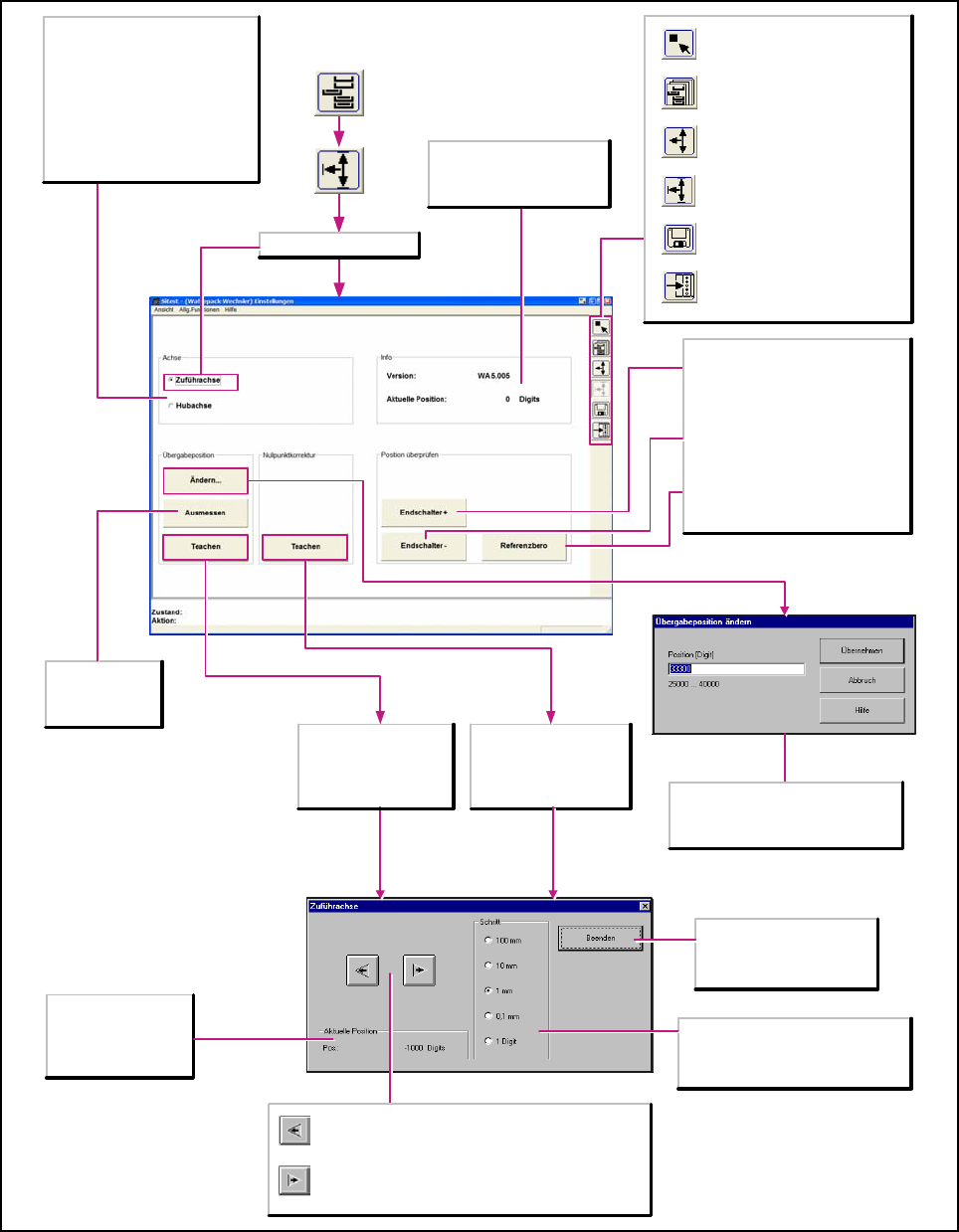

6.4.2.3 WPW – Einstellungen
6.4.2.3.3 Einstellungen für die Zuführachse
6
Bild 1 von 1 Bild 6
Position überprüfen
Endschalter +
Verfährt die Zuführachse an den
Endschalter für die maximale
Position.
Endschalter -
Verfährt die Zuführachse an den
Endschalter für die minimale Position.
Referenzbero
Überprüft die Position des
Referenzberos.
Achse
Zuführachse
Aktiviert die Funktionen für die
Einstellungen der Zuführachse.
Hubachse
Aktiviert die Funktionen für die
Einstellungen der Hubachse.Bei der
Auswahl der Hubachse werden alle
Funktionen der Übergabeposition
deaktiviert.
Ausmessen
Ermittelt die
Übergabeposition
und speichert sie.
Position [Digit]
Im Eingabefeld den gewünschten Wert
innerhalb der angegebenen
Wertegrenzen eingeben.
Öffnet das Dialogfenster
Zuführachse zur Eingabe
der aktuellen Position
und übernimmt diese als
Übergabeposition.
Öffnet das Dialogfenster
Zuführachse zur Korrektur
des Nullpunktes und
übernimmt diese als
Nullpunktposition.
Aktuelle Position
Pos.
Zeigt die beim Teachen
angefahrene Position
der Zuführachse an.
Mit jeder Betätigung der Schaltfläche wird die Zuführachse
horizontal um einen Schritt der ausgewählten Schrittweite
verfahren (in den WPW zurück).
Mit jeder Betätigung der Schaltfläche wird die Zuführachse
horizontal um einen Schritt der ausgewählten Schrittweite
verfahren (zur Abholposition in die Maschine).
Schritt
Die gewünschte Schrittweite in der
jeweiligen Auflösung für das Verfahren
der Zuführachse kann aktiviert werden.
Beenden
Schließt das Dialogfenster und
übernimmt die beim Teachen
angefahrenen Werte.
Zuführachse ausgewählt?
Info
Aktuelle Position
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
