Softwareanleitung SITEST Version 101.xx 6 SI TEST – Übersichtspl äne der Bedienoberfläche Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeut ung der Symbole in der Symbolleiste 55 6.4.1.2.2 IC-Kop f – Funktionen der d-Achse 6 Bild…
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
54
6.4.1.2.1 IC-Kopf – Funktionen der z-Achse
6
Bild 1 von 1 Bild 6
z-Achse ausgewählt?
Position anfahren
Kalibrierteilposition
Das aktive Portal fährt den IC-Kopf mit
hoher Geschwindigkeit über die
Kalibrierteilposition.
Aktuelle Achsposition
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Editieren Sie die erforderlichen
Parameter.
z-Position oben [Digit]
Kraft nach unten
Kraft nach oben
Reduzierte Kraft nach unten
Reduzierte Kraft nach oben
Positionierart nach unten
Positionierart nach oben
Wartezeit unten [msec]
Wartezeit oben [msec]
Vorhalteweg
Kraftstufe nach unten
Kraftstufe nach oben
Start
Die Achse verfährt im Dauerlauf
zwischen der eingegebenen Start- und
Zielposition.
Startposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene
Startposition.
Zielposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene
Zielposition.
Positionierart
Gibt die Art an, mit der die Achse positioniert wird.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in
Start- bzw. Zielposition steht.
OK
Schließt dieses Dialogfenster und startet den Dauerlauf
für die Tachoeinstellung.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
55

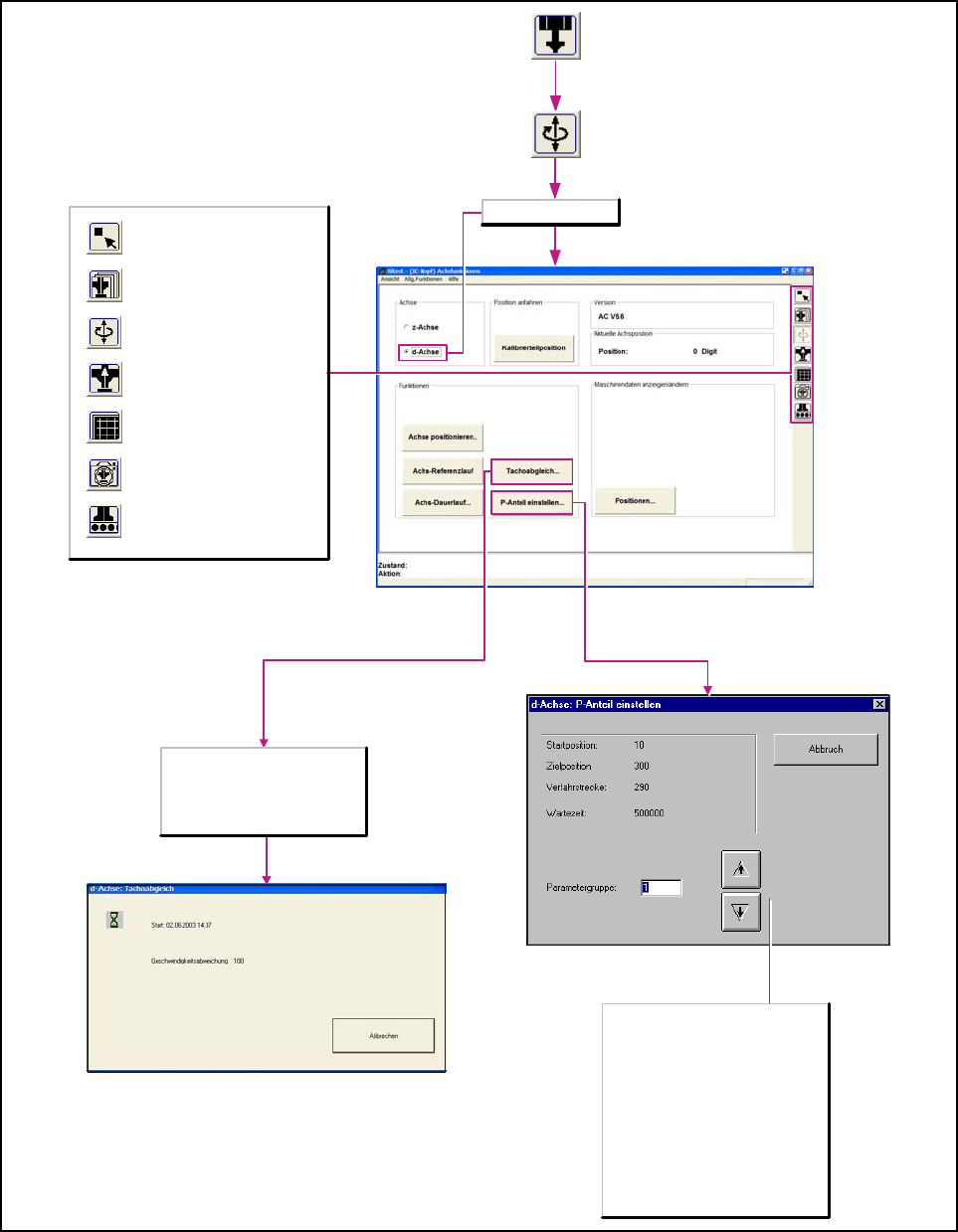

6.4.1.2.2 IC-Kopf – Funktionen der d-Achse
6
Bild 1 von 1 Bild 6
Je nach eingestellter Parametergruppe
wird der Positionierweg vergrößert
oder vermindert.
Stellt die gewünschte
Parametergruppe von 1 bis 10 ein und
zeigt die ermittelten Werte für
- Startposition
- Zielposition
- Verfahrstrecke
- Wartezeit
an.
d-Achse ausgewählt?
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der d-Achse und öffnet das
Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
56

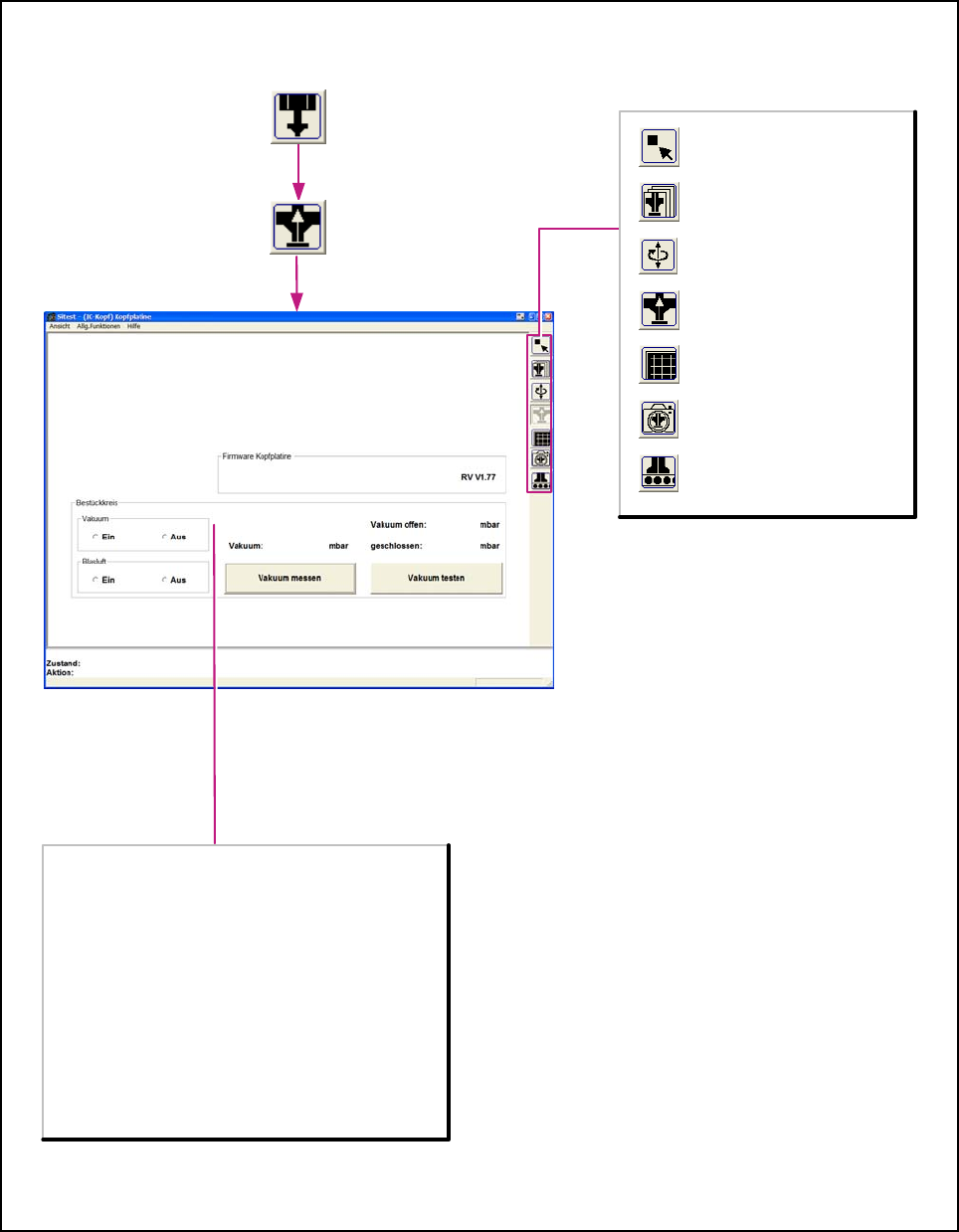

6.4.1.3 IC-Kopf – Funktionen der Kopfplatine
6
Bild 1 von 1 Bild 6
Bestückkreis
Vakuum
Ein/Aus
Schaltet das Vakuum im Bestückkreis ein/aus.
Blasluft
Ein/Aus
Schaltet die Blasluft im Bestückkreis ein/aus.
Vakuum messen
Überprüft das Vakuum im Bestückkreis. Der gemessene Wert
wird oberhalb der Schaltfläche angezeigt.
Vakuum testen
Testet das Vakuum für die gerüstete Pipette und zeigt den bei
offenem und geschlossenem Ventil gemessenen Wert
oberhalb der Schaltfläche an.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
