6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
40
6.2.4 LP-Transport
6.2.4.1 LP-Transport – Funktionen
6
Bild 1 von 1 Bild 6
LP ins Eingabeband
Transportiert die Leiterplatte in das
Eingabeband.
LP ins Mittenband
Transportiert die Leiterplatte vom
Eingabe- in das Mittenband.
LP ins Ausgabeband
Transportiert die Leiterplatte vom Mitten-
in das Ausgabeband.
Stopper ein-/ausfahren
Fährt den LP-Stopper je nach Zustand
entweder ein oder aus.
LP klemmen/lösen
Je nach Zustand wird die Leiterplatte im
Mittenband entweder geklemmt oder
freigegeben.
Keramiksubstratzentrierung
Option: Je nach Zustand wird ein
Keramiksubstrat im Mittenband entweder
geklemmt oder freigegeben.
Signalgeber
Aktualisieren
Zeigt den aktuellen Zustand der
Ultraschallsensoren des Eingabe-, Mitten- und
Ausgabebandes an:
0: nicht angesprochen
1: angesprochen
Mit dieser Funktion kann auch gestestet
werden, ob die Ultraschallsensoren
ansprechen.
Transportbänder
Ein
Schaltet die Transportbänder ein (normale oder
hohe Geschwindigkeit).
Hohe Geschwindigkeit
Mitten- und Ausgabeband verfahren mit hoher
Geschwindigkeit, wenn das Kontrollkästchen
Hohe Geschwindigkeit aktiviert ist,
andernfalls verfahren sie mit niedriger
Geschwindigkeit.
Das Eingabeband läuft nur mit hoher
Geschwindigkeit.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
41
6.2.4.2 LP-Transport – Transportbandbreite einstellen
6
Bild 1 von 1 Bild 6
Breite [mm/10]
Im Eingabefeld die
gewünschte Transportbreite
innerhalb der angegebenen
Wertegrenzen eingeben.
Transportbreite einstellen
Breiter
Die Transportbänder werden durch Betätigen der Schaltfläche
auseinander gefahren.
Breiter (hohe Geschw.)
Die Transportbänder werden durch Betätigen der Schaltfläche in
hoher Geschwindigkeit auseinander gefahren.
Transportbreite kalibrieren...
Ermittelt die Portalposition für eine 100 mm breite Leiterplatte.
Schmaler
Die Transportbänder werden durch Betätigen der Schaltfläche
zusammen gefahren.
Schmaler (hohe Geschw.)
Die Transportbänder werden durch Betätigen der Schaltfläche in
hoher Geschwindigkeit zusammen gefahren.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Transportbreite messen
Misst die aktuelle Transportbreite
und zeigt den Wert oberhalb der
Schaltfläche an.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
42

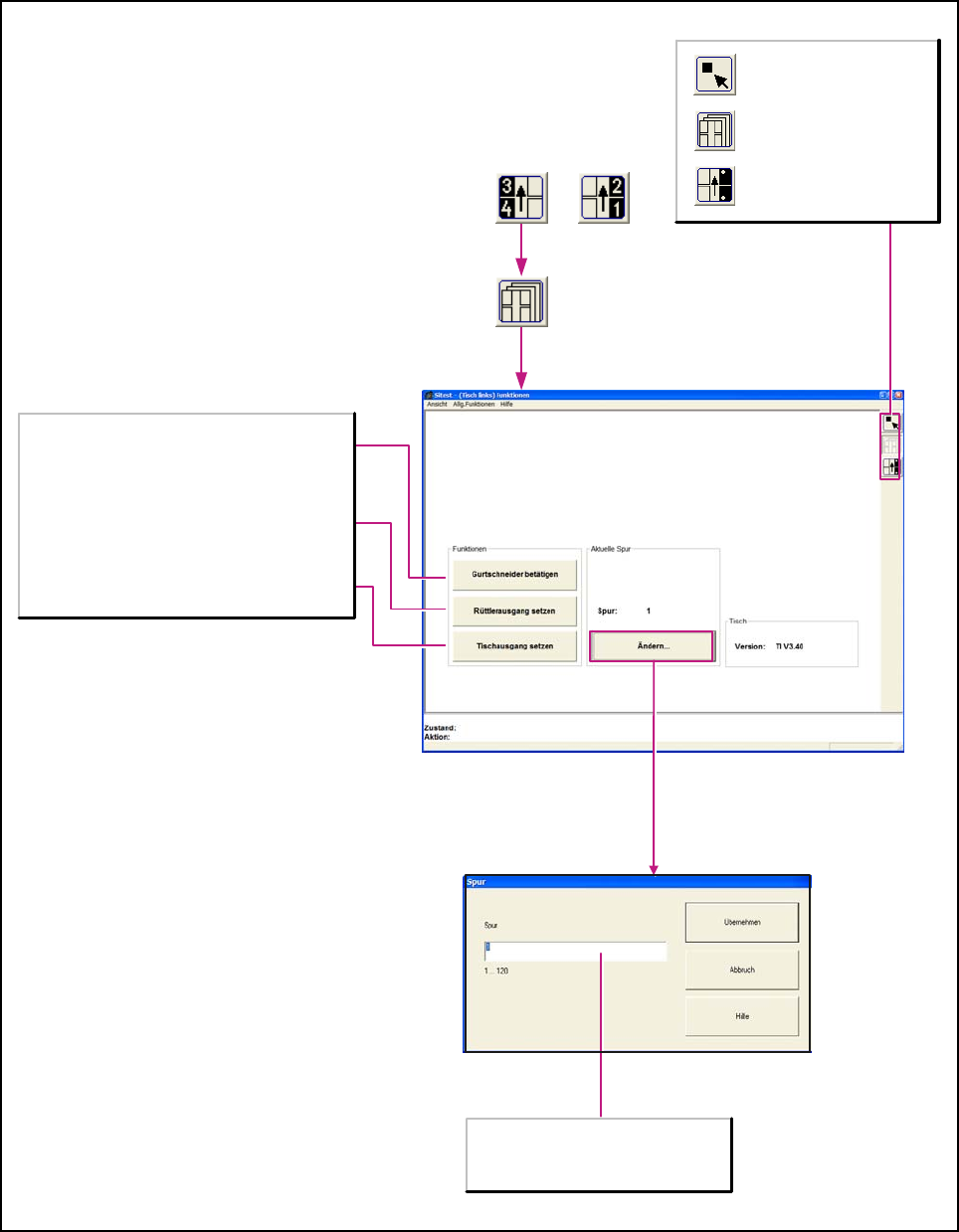

6.2.5 Tische
6.2.5.1 BE-Tisch – Funktionen
6
Bild 1 von 1 Bild 6
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
Funktionen
Gurtschneider betätigen
Fährt den Gurtschneider einmal zur Ende-Position und
wieder zurück. Er schneidet dabei das Restmaterial der
BE-Gurte ab.
Rüttlerausgang setzen
Setzt den Ausgang für die ausgewählte Spur und bringt
einen gerüsteten Linearförderer in Schwingung.
Tischausgang setzen
Setzt den Ausgang für die ausgewählte Spur.
Spur
Im Eingabefeld den gewünschten Wert
innerhalb der angegebenen Wertegrenzen
eingeben.
