6.4.1.6 IC-Kopf – Pipettenwechslerfunktionen
6
Bild 1 von 1 Bild 6
Magazinnummer
Im Eingabefeld das gewünschte
Magazin eingeben.
IC-Pipettenwechsler
Komplett kalibrieren
Die LP-Kamera fährt über die
Positionsmarken der Magazine und vermisst
deren x- und y-Positionen.
Akt. Magazin kalibrieren
Die LP-Kamera fährt über die
Positionsmarken des ausgewählten Magazins
und vermisst die x- und y-Positionen.
Abholhöhe kalibrieren
Ermittelt die aktuelle z-Höhe der Pipette im
Magazin und bestimmt somit die Abholhöhe
der Pipetten für das ausgewählte Magazin.
Pipette
Aufnehmen
Nimmt die Pipette aus der gewählten Garage
des ausgewählten Magazins auf.
Ablegen
Setzt die Pipette in die gewählte Garage des
ausgewählten Magazins ab.
Garagennummer
Im Eingabefeld die
gewünschte
Pipettengarage eingeben.
Abholhöhe
Zeigt die Höhe an, die beim
Kalibrieren der Abholhöhe
ermittelt wurde und mit welcher
die Pipette aus der
Pipettengarage abgeholt wird.
Drehwinkel
Der Drehwinkel muss für jedes
Magazin den gleichen Wert
anzeigen.
Garage
Zeigt die Nummer der Garage an.
Soll-x [µm]
Zeigt die vorgegebenen x-Positionen
des ausgewählten Magazins an.
Ist-x [µm]
Zeigt die nach dem Kalibrieren
ermittelten x-Positionen des
ausgewählten Magazins an.
Soll-y [µm]
Zeigt die vorgegebenen y-Positionen
des ausgewählten Magazins an.
Ist-y [µm]
Zeigt die nach dem Kalibrieren
ermittelten y-Positionen des
ausgewählten Magazins an.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
60
6.4.2 Wafflepack-Wechsler
6.4.2.1 WPW – Funktionen
6
Bild 1 von 2 Bild 6

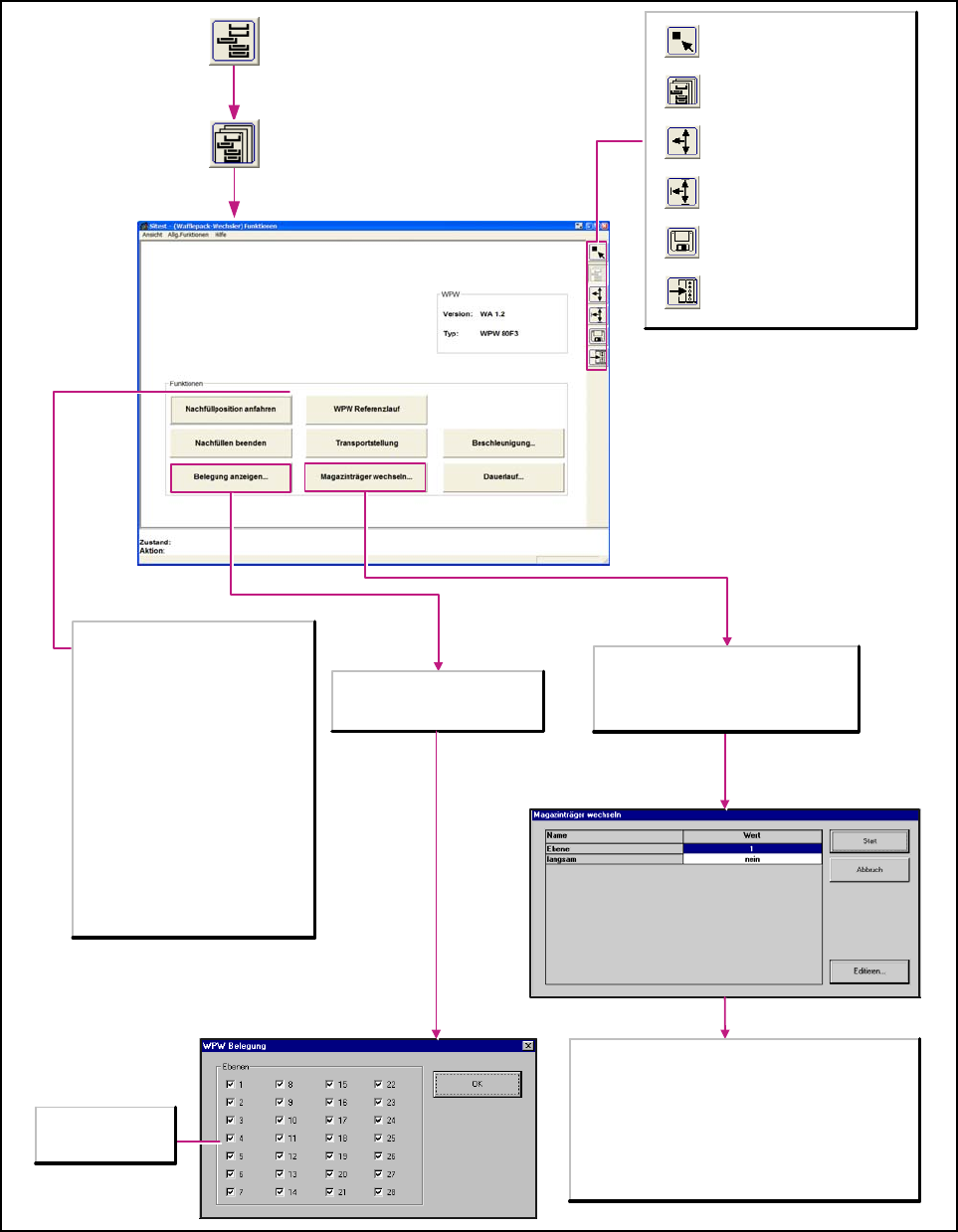

Funktionen
Nachfüllposition anfahren
Fährt den Lift des WPW in eine
Position, von der alle Flächenmagazine
entnommen oder eingelegt werden
können.
Nachfüllen beenden
Schließt den Vorgang des Nachfüllens
ab, dabei werden alle vorgegebenen
Flächenmagazine angefahren, überprüft
und ausgerichtet.
WPW Referenzlauf
Fährt die Hub- und Zuführachse in
Referenz.
Transportstellung
Fährt den WPW-Lift (für den Transport
des WPW) in eine definierte
Sicherheits- / Transportstelle.
Öffnet das Dialogfenster WPW Belegung zur
Überprüfung und Anzeige der Belegung der
Ebenen und startet anschließend den
Dauerlauf mit der Zuführ- und der Hubachse
für die ausgewählten Ebenen.
Ebenen
Zeigt die Belegung der WPW-Ebenen an. Werden die
Kontrollkästchen deaktiviert, können die jeweiligen
Ebenen für den Dauerlauf ausgeschlossen werden.
OK
Schließt dieses Dialogfenster und startet den
Dauerlauf.
Belegung abfragen
Zeigt die Belegungen der einzelnen WPW-Ebenen mit
Magazinträgern an.
Zuführbeschleunigung Ebene [1-28]
Anzeige der prozentualen Beschleunigung der Ebenen,
abhängig von der maximalen Beschleunigung.
Hubachse
Anzeige der prozentualen Beschleunigung der Hubachse,
abhängig von der maximalen Beschleunigung.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
61
6
Bild 2 von 2 Bild 6
6
Funktionen
Nachfüllposition anfahren
Fährt den Lift des WPW in eine
Position, von der alle Flächenmagazine
entnommen oder eingelegt werden
können.
Nachfüllen beenden
Schließt den Vorgang des Nachfüllens
ab, dabei werden alle vorgegebenen
Flächenmagazine angefahren, überprüft
und ausgerichtet.
WPW Referenzlauf
Fährt die Hub- und Zuführachse in
Referenz.
Transportstellung
Fährt den WPW-Lift (für den Transport
des WPW) in eine definierte
Sicherheits- / Transportstelle.
Testet die Wechselzeit für einen
Magazinträger in einer bestimmten Ebene
und öffnet das Dialogfenster Magazinträger
wechseln zur Vorgabe der Ebene und der
Wechselgeschwindigkeit.
Ebene
Wahl der Ebene für den zu wechselnden Magazinträger aus.
Langsam
Der Magazinträger wird mit langsamer Geschwindigkeit
gewechselt.
Start
Die Hubachse fährt die ausgewählte Ebene in die Position
Zuführachse und wird dann in die Abholposition geschoben.
Ebenen
Zeigt die Belegung
der WPW-Ebenen an.
Öffnet das Dialogfenster WPW
Belegung zur Überprüfung und
Anzeige der Belegung der Ebenen.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
