Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
55
6.4.1.2.2 IC-Kopf – Funktionen der d-Achse
6
Bild 1 von 1 Bild 6
Je nach eingestellter Parametergruppe
wird der Positionierweg vergrößert
oder vermindert.
Stellt die gewünschte
Parametergruppe von 1 bis 10 ein und
zeigt die ermittelten Werte für
- Startposition
- Zielposition
- Verfahrstrecke
- Wartezeit
an.
d-Achse ausgewählt?
Startet den Dauerlauf für die
Einstellung der Geschwindigkeit
der d-Achse und öffnet das
Dialogfenster Tachoabgleich zur
Anzeige der ermittelten Werte.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
56
6.4.1.3 IC-Kopf – Funktionen der Kopfplatine
6
Bild 1 von 1 Bild 6
Bestückkreis
Vakuum
Ein/Aus
Schaltet das Vakuum im Bestückkreis ein/aus.
Blasluft
Ein/Aus
Schaltet die Blasluft im Bestückkreis ein/aus.
Vakuum messen
Überprüft das Vakuum im Bestückkreis. Der gemessene Wert
wird oberhalb der Schaltfläche angezeigt.
Vakuum testen
Testet das Vakuum für die gerüstete Pipette und zeigt den bei
offenem und geschlossenem Ventil gemessenen Wert
oberhalb der Schaltfläche an.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
57

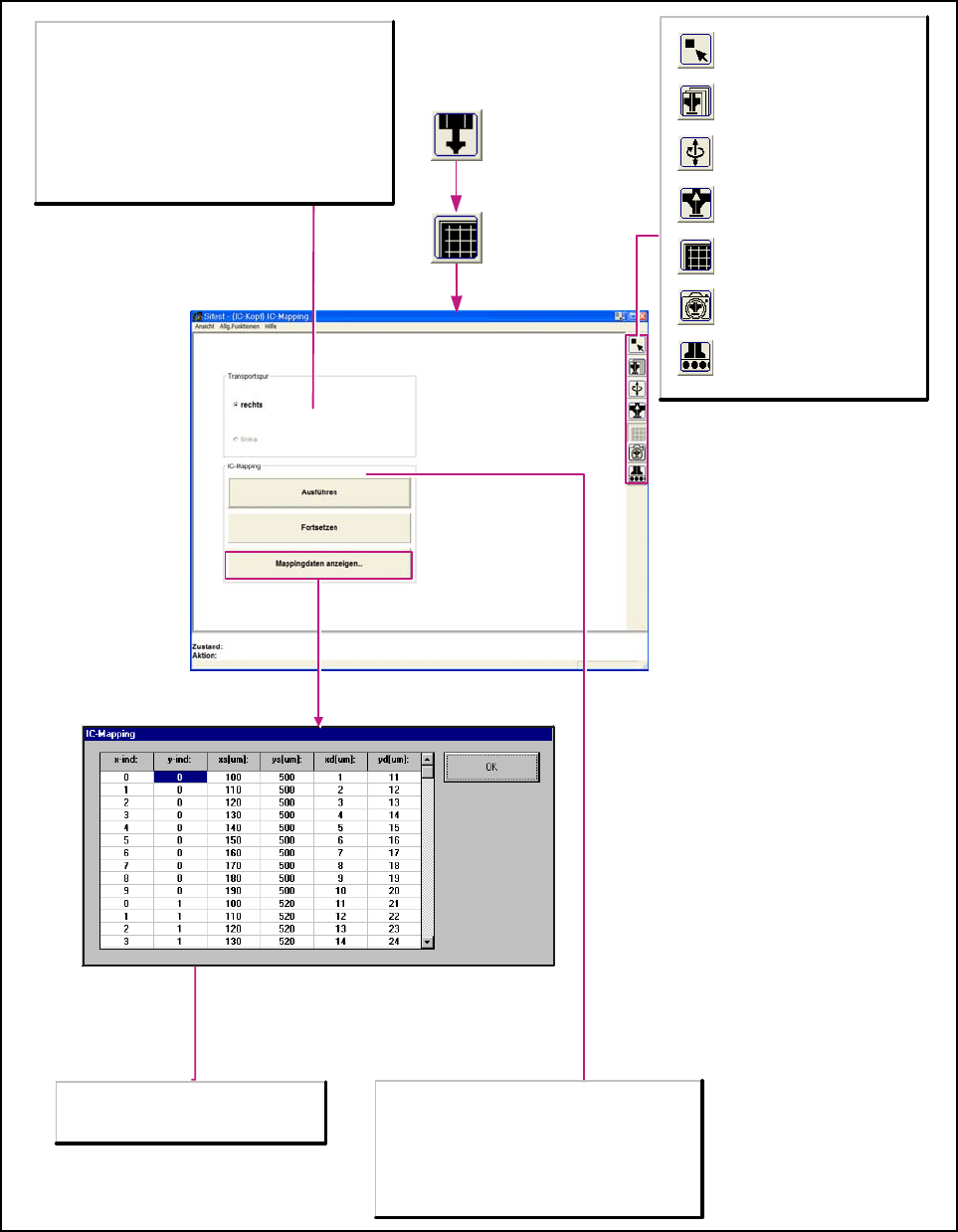

6.4.1.4 IC-Kopf – Mappingfunktionen
6
Bild 1 von 1 Bild 6
Transportspur
Hinweis:
Die Auswahl der Transportspur ist nur bei einem
Doppeltransport möglich.
Beim Einfachtransport wird die rechte Spur angefahren.
rechts
Auswahl der rechten Transportspur.
links
Auswahl der linken Transportspur.
Die Werte x-ind, y-ind, xs[µm], ys[µm],
xd[µm] und yd[µm] beschreiben den Versatz
der Mappingplatte nach dem Mappinglauf.
IC-Mapping
Ausführen
Das aktivierte Portal führt den Mappinglauf durch. Nach
fehlerfreier Beendigung des Mappinglaufs werden die
ermittelten Daten automatisch gespeichert.
Fortsetzen
Setzt das IC-Mapping fort.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
