Softwareanleitung SITEST Version 101.xx 6 SI TEST – Übersichtspl äne der Bedienoberfläche Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeut ung der Symbole in der Symbolleiste 53 6.4.1.2 IC-Kop f – Achsfunktionen 6 Bild 1 von 1 B…

100%1 / 74
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
52
6.4.1 IC-Kopf
6.4.1.1 IC-Kopf – Funktionen
6
Bild 1 von 1 Bild 6
Kopf-Referenzlauf
Führt den Referenzlauf mit allen
Achsen des IC-Kopfes durch.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
53
6.4.1.2 IC-Kopf – Achsfunktionen
6
Bild 1 von 1 Bild 6

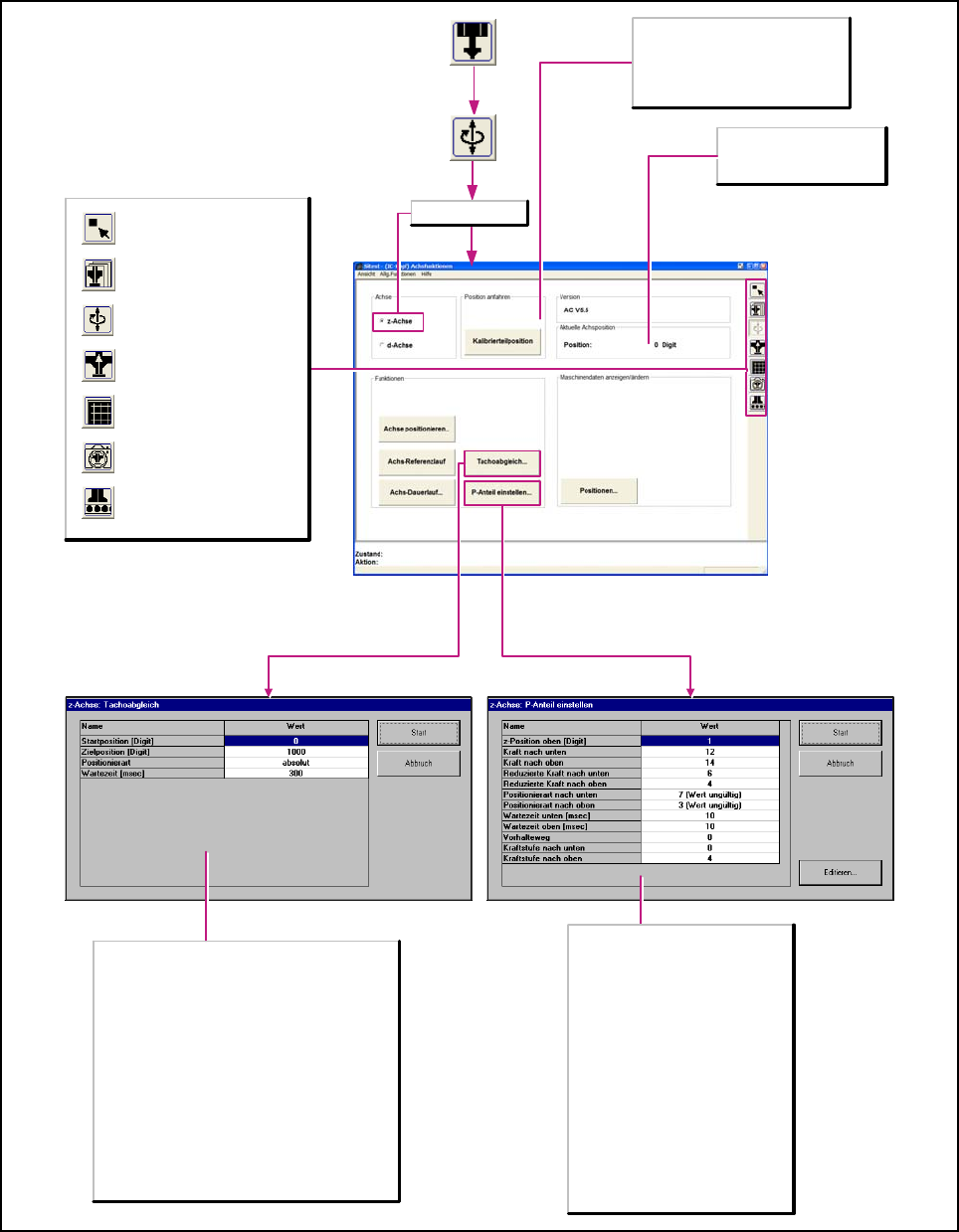

Achse
z-Achse
Aktiviert die Funktionen für die
Einstellungen der z-Achse.
d-Achse
Aktiviert die Funktionen für die
Einstellungen der d-Achse.
Position anfahren
Kalibrierteilposition
Das aktive Portal fährt den IC-Kopf mit
hoher Geschwindigkeit über die
Kalibrierteilposition.
Nullpunktkorrektur [Digit]
Korrigiert den Referenzpunkt
um den vorgegebenen Wert.
maximale Position [Digit]
Gibt die maximal erreichbare
Position der Achse an.
minimale Position [Digit]
Gibt die minimal erreichbare
Position der Achse an.
Funktionen
Achs-Referenzlauf
Fährt die aktivierte Achse in Referenz.
Tachoabgleich...
Startet den Dauerlauf für die Einstellung der Geschwindigkeit
der ausgewählten Achse und öffnet das Dialogfenster
Tachoabgleich zur Anzeige der ermittelten Werte.
P-Anteil einstellen...
Öffnet das Dialogfenster P-Anteil einstellen zur Vorgabe der
erforderlichen Parameter.
Aktuelle Achsposition
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Zielposition [Digit]
Eingabe der gewünschten Zielposition
für die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse
positioniert werden soll.
Start
Die Achse startet den Dauerlauf mit der
angegebenen Zielposition und
Positionierart.
Startposition [Digit]
Eingabe der gewünschten Startposition für die ausgewählte Achse.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse positioniert werden soll.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in Start- bzw. Zielposition
stehen soll.
Start
Die Achse verfährt im Dauerlauf zwischen der eingegebenen Start- und Zielposition.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
54
6.4.1.2.1 IC-Kopf – Funktionen der z-Achse
6
Bild 1 von 1 Bild 6
z-Achse ausgewählt?
Position anfahren
Kalibrierteilposition
Das aktive Portal fährt den IC-Kopf mit
hoher Geschwindigkeit über die
Kalibrierteilposition.
Aktuelle Achsposition
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Editieren Sie die erforderlichen
Parameter.
z-Position oben [Digit]
Kraft nach unten
Kraft nach oben
Reduzierte Kraft nach unten
Reduzierte Kraft nach oben
Positionierart nach unten
Positionierart nach oben
Wartezeit unten [msec]
Wartezeit oben [msec]
Vorhalteweg
Kraftstufe nach unten
Kraftstufe nach oben
Start
Die Achse verfährt im Dauerlauf
zwischen der eingegebenen Start- und
Zielposition.
Startposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene
Startposition.
Zielposition [Digit]
Positioniert die ausgewählte Achse auf die vorgegebene
Zielposition.
Positionierart
Gibt die Art an, mit der die Achse positioniert wird.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in
Start- bzw. Zielposition steht.
OK
Schließt dieses Dialogfenster und startet den Dauerlauf
für die Tachoeinstellung.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
