Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
51
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
6
Bild 1 von 1 Bild 6
Schaltet zur
Grundansicht
zurück.
Fehler wie bei
SIPLACE CS
Portal wie bei
SIPLACE CS
Revolverkopf wie
bei SIPLACE CS
LP-Transport wie
bei SIPLACE CS
BE-Tische wie bei
SIPLACE CS
Ein-/Ausgänge wie
bei SIPLACE CS
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
IC-Kopf
Wafflepack-Wechsler
Aufruf der Ansicht für die
Funktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Achsfunktionen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Einstellungen des Wafflepack-
Wechslers.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des Wafflepack-Wechslers.
Aufruf der Ansicht für die
Eingänge des Wafflepack-
Wechslers.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
52

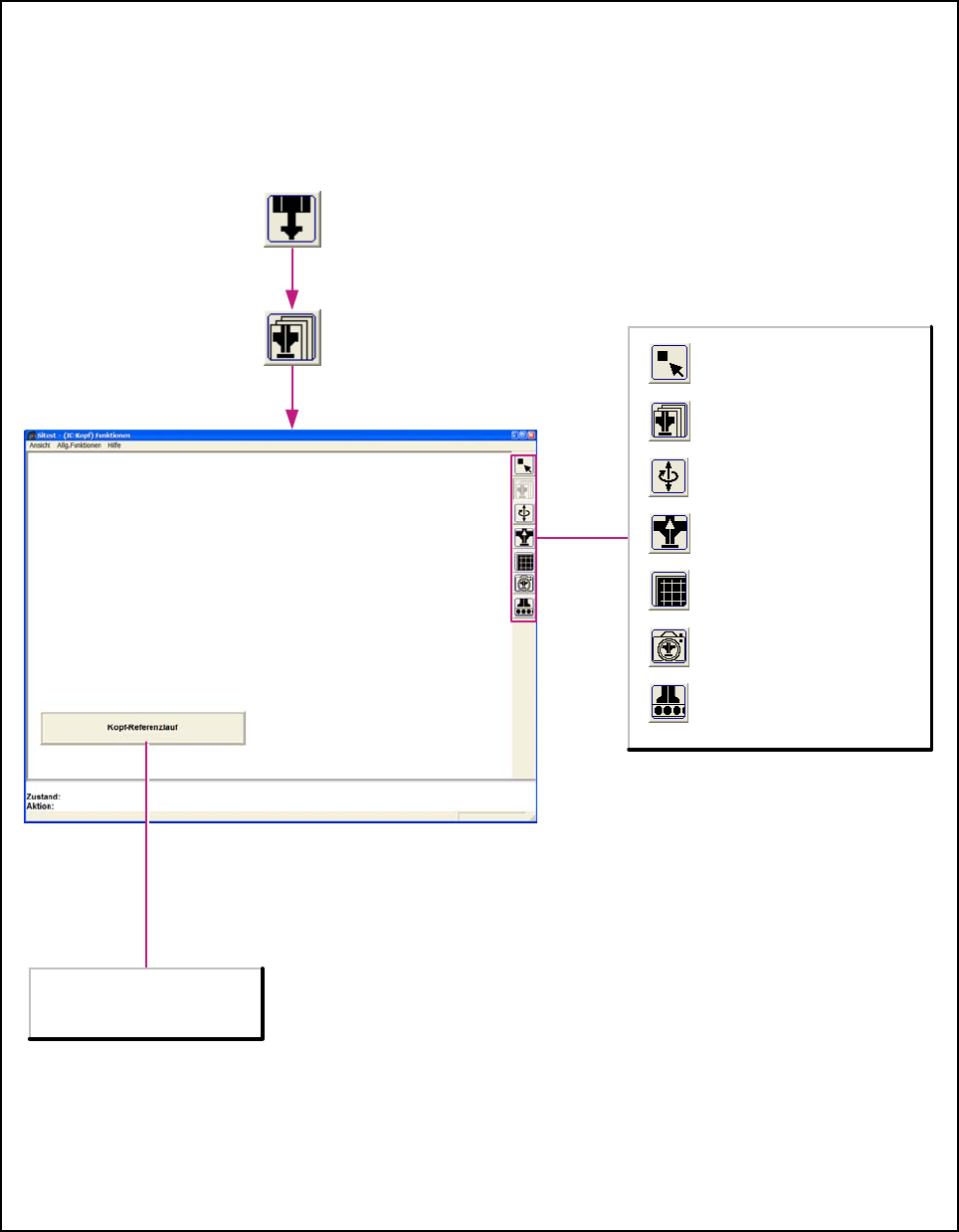

6.4.1 IC-Kopf
6.4.1.1 IC-Kopf – Funktionen
6
Bild 1 von 1 Bild 6
Kopf-Referenzlauf
Führt den Referenzlauf mit allen
Achsen des IC-Kopfes durch.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.4 SIPLACE CF – Bedeutung der Symbole in der Symbolleiste
53

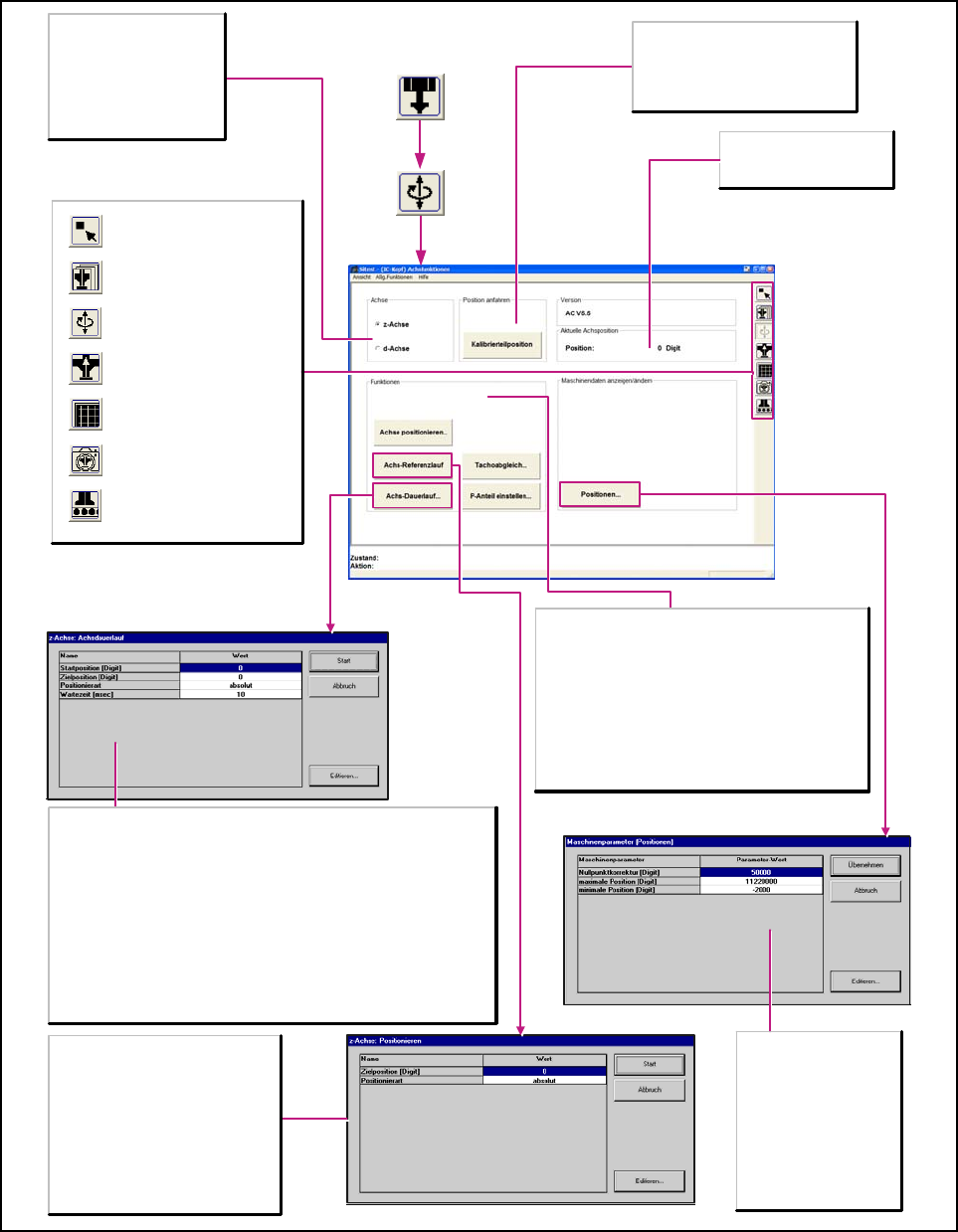

6.4.1.2 IC-Kopf – Achsfunktionen
6
Bild 1 von 1 Bild 6
Achse
z-Achse
Aktiviert die Funktionen für die
Einstellungen der z-Achse.
d-Achse
Aktiviert die Funktionen für die
Einstellungen der d-Achse.
Position anfahren
Kalibrierteilposition
Das aktive Portal fährt den IC-Kopf mit
hoher Geschwindigkeit über die
Kalibrierteilposition.
Nullpunktkorrektur [Digit]
Korrigiert den Referenzpunkt
um den vorgegebenen Wert.
maximale Position [Digit]
Gibt die maximal erreichbare
Position der Achse an.
minimale Position [Digit]
Gibt die minimal erreichbare
Position der Achse an.
Funktionen
Achs-Referenzlauf
Fährt die aktivierte Achse in Referenz.
Tachoabgleich...
Startet den Dauerlauf für die Einstellung der Geschwindigkeit
der ausgewählten Achse und öffnet das Dialogfenster
Tachoabgleich zur Anzeige der ermittelten Werte.
P-Anteil einstellen...
Öffnet das Dialogfenster P-Anteil einstellen zur Vorgabe der
erforderlichen Parameter.
Aktuelle Achsposition
Zeigt die aktuelle Position der
aktivierten Achse in Digit an.
Zielposition [Digit]
Eingabe der gewünschten Zielposition
für die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse
positioniert werden soll.
Start
Die Achse startet den Dauerlauf mit der
angegebenen Zielposition und
Positionierart.
Startposition [Digit]
Eingabe der gewünschten Startposition für die ausgewählte Achse.
Zielposition [Digit]
Eingabe der gewünschten Zielposition für die ausgewählte Achse.
Positionierart
Gibt die Art an, mit der die Achse positioniert werden soll.
Wartezeit [msec]
Gibt die Zeit an, wie lange die Achse beim Dauerlauf in Start- bzw. Zielposition
stehen soll.
Start
Die Achse verfährt im Dauerlauf zwischen der eingegebenen Start- und Zielposition.
Aufruf der Ansicht für die
Funktionen des IC-Kopf
Pipettenwechslers.
Aufruf der Ansicht für die IC-
Kamerafunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Mapping.
Aufruf der Ansicht für die
Funktionen der Kopfplatine im
Bestückkreis des IC-Kopfes.
Aufruf der Ansicht für die
Achsfunktionen des IC-Kopfes.
Aufruf der Ansicht für die
Funktionen des IC-Kopfes.
Schaltet zur Grundansicht zurück.
