6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
22
6.2 SIPLACE CS Bedeutung der Symbole in der Symbolleiste
6
Bild 1 von 1 Bild 6
Fehler
Aufruf der Anzeige der
Spurfehler.
Aufruf der Anzeige der
Maschinenfehler.
Aufruf der Anzeige der
Transportfehler.
Aufruf der Anzeige der
allgemeinen Fehler.
Ein-/Ausgänge
Aufruf der Ansicht für die
Ausgänge.
Aufruf der Ansicht für die
Eingänge.
Revolverköpfe 1 und 2
LP-Transport
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
Aufruf der Ansicht für die
LP-Transportfunktionen.
BE-Tische
Aufruf der Ansicht für
die Kalibrierung der
Abholposition des
BE-Tisches.
Aufruf der Ansicht für
die BE-Tisch Funktionen.
Portale 1 und 2
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Aufruf der Ansicht für die LP-
Kamerafunktionen des Portals.
Aufruf der Ansicht für die LP-
Mappingfunktionen des Portals.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Schaltet zur
Grundansicht
zurück.
Softwareanleitung SITEST Version 101.xx 6 SITEST – Übersichtspläne der Bedienoberfläche
Ausgabe 05/03 DE 6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste
23
6.2.1 Anzeige der Fehler
6
Bild 1 von 1 Bild 6
6
Alle löschen
Löscht alle
Fehlermeldungen der
derzeit angezeigten
Fehlerklasse.
Aufruf der Anzeige der
Spurfehler.
Aufruf der Anzeige der
Maschinenfehler.
Aufruf der Anzeige der
Transportfehler.
Aufruf der Anzeige der
allgemeinen Fehler.
Schaltet zur
Grundansicht zurück.
Tabellenbezeichnung:
Nr.
Gibt die Fehlernummern der jeweiligen Fehler an.
BE-Name
Gibt die Bauteilnamen an, bei denen der Fehler
aufgetreten ist.
Stellpl.
Gibt den dazugehörigen Stellplatz des Bauteils an.
Sp/Fa/Eb
Gibt die Spur, das Fach und die Ebene des Bauteils
an.
Seg.
Gibt das Segment an, mit dem das Bauteil bestückt
wurde.
FZ
Gibt an, wie oft dieser Fehler bereits aufgetreten ist.
Text
Beschreibt den aufgetretenen Fehler.
Fehlerinfo
Startet ein Hilfesystem, das
mögliche Ursachen für einen
ausgewählten Fehler und
Behebungsmaßnahmen
aufzeigt.
6 SITEST – Übersichtspläne der Bedienoberfläche Softwareanleitung SITEST Version 101.xx
6.2 SIPLACE CS – Bedeutung der Symbole in der Symbolleiste Ausgabe 05/03 DE
24

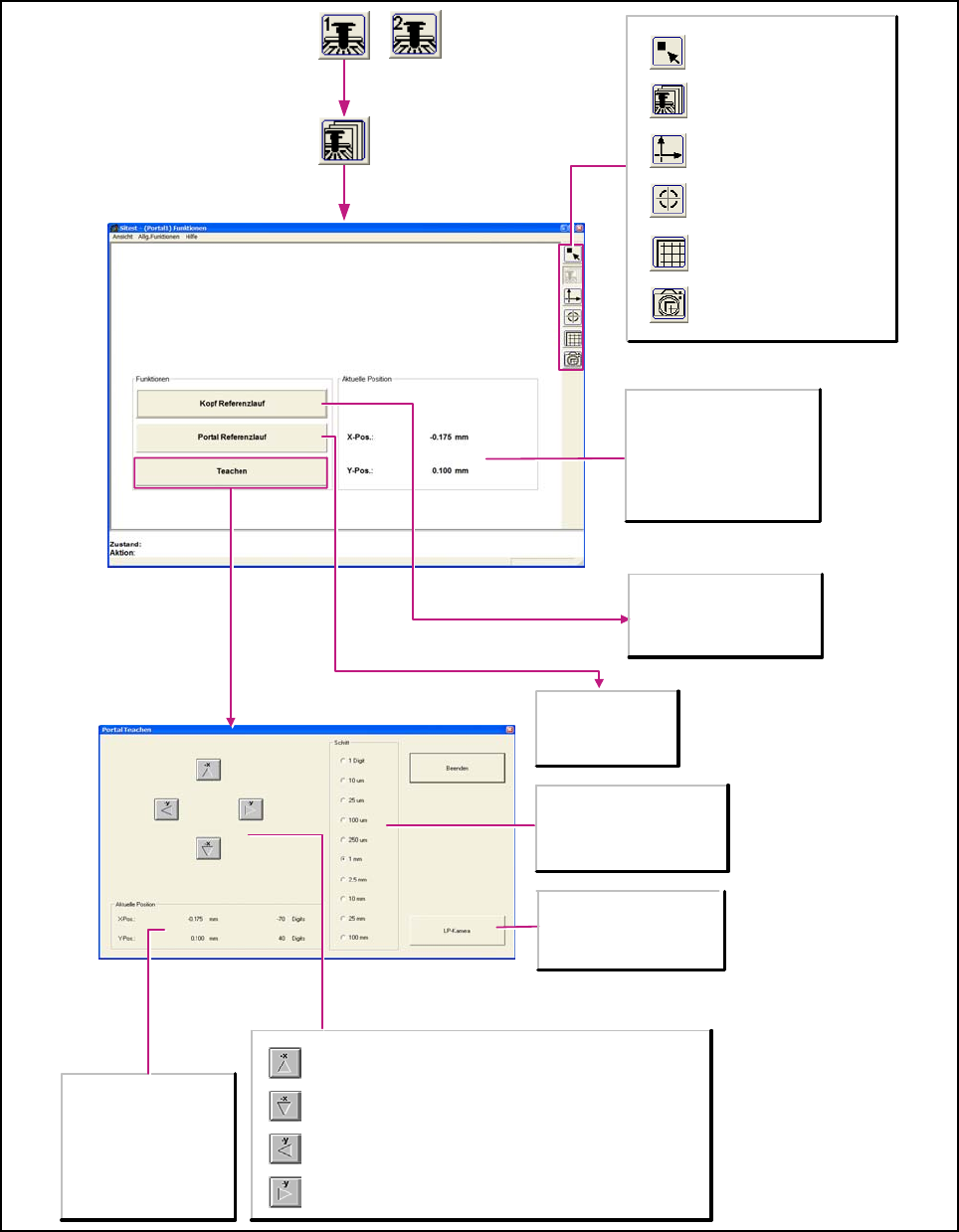

6.2.2 Portale
6.2.2.1 Portal Funktionen
6
Bild 1 von 1 Bild 6
6
X-Pos.
Zeigt die beim Teachen
angefahrene x-Position des
jeweiligen Portals an.
Y-Pos.
Zeigt die beim Teachen
angefahrene y-Position des
jeweiligen Portals an.
LP-Kamera
Schaltet die Bildschirmanzeige
auf die Leiterplatten-Kamera
um.
Kopf-Referenzlauf
Führt den Referenzlauf mit allen
Achsen des Revolverkopfes und
des IC-Kopfes durch.
(IC-Kopf nur bei SIPLACE CF)
Portal-Referenzlauf
Führt den
Referenzlauf mit den
Portalachsen durch.
Schritt
Für das Verfahren des Portals
kann die gewünschte
Schrittweite in einer bestimmten
Auflösung aktiviert werden.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive y-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in negative x-Richtung verfahren.
Mit jeder Betätigung der Schaltfläche wird das aktive Portal um einen
Schritt der ausgewählten Schrittweite in positive x-Richtung verfahren.
Aktuelle Position
X-Pos.
Zeigt die aktuelle x-Position
des jeweiligen Portals an.
Y-Pos.
Zeigt die aktuelle y-Position
des jeweiligen Portals an.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Aufruf der Ansicht für die
Leiterplatten-Kamerafunktionen
des Portals.
Aufruf der Ansicht für die
Leiterplatten-Mappingfunktionen
des Portals.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
