FV84C FV84C FV 84C -0012 20 6 No. Part No. Part Name Q'ty Remarks Date Revised No. 1 K87-M12D0-00 X REEL HOLDER ASS Y 1 2 K87-M12D1-00 X REEL PLATE ASS Y 1 3 K87-M11D3-00 X TAPE SIZE STICKE R 1 4 K87-M11D7-00 X CIRC…

100%1 / 120
FV84C
FV84C
FV84C-0012
20
5
No. Part No. Part Name Q'ty Remarks Date Revised No.
1K87-M11D0-00XREEL HOLDER ASSY1
2K87-M11D1-00XREEL PLATE ASSY1
3K87-M11D3-00XTAPE SIZE STICKER1
4K87-M11D7-00XCIRCLIP E1
5K87-M11DA-00XINDICATOR LEVER ASSY1
6 K87-M111N-00XSCREW,PAN HEAD +2
FV84C
FV84C
FV84C-0012
20
6
No. Part No. Part Name Q'ty Remarks Date Revised No.
1K87-M12D0-00XREEL HOLDER ASSY1
2K87-M12D1-00XREEL PLATE ASSY1
3K87-M11D3-00XTAPE SIZE STICKER1
4K87-M11D7-00XCIRCLIP E1
5K87-M12D8-00XREEL SIZE STICKER1
6 K87-M12DA-00XINDICATOR LEVER ASSY1
7K87-M111N-00XSCREW,PAN HEAD +2
1
21
FV84D
FV84D
FV84D-0012

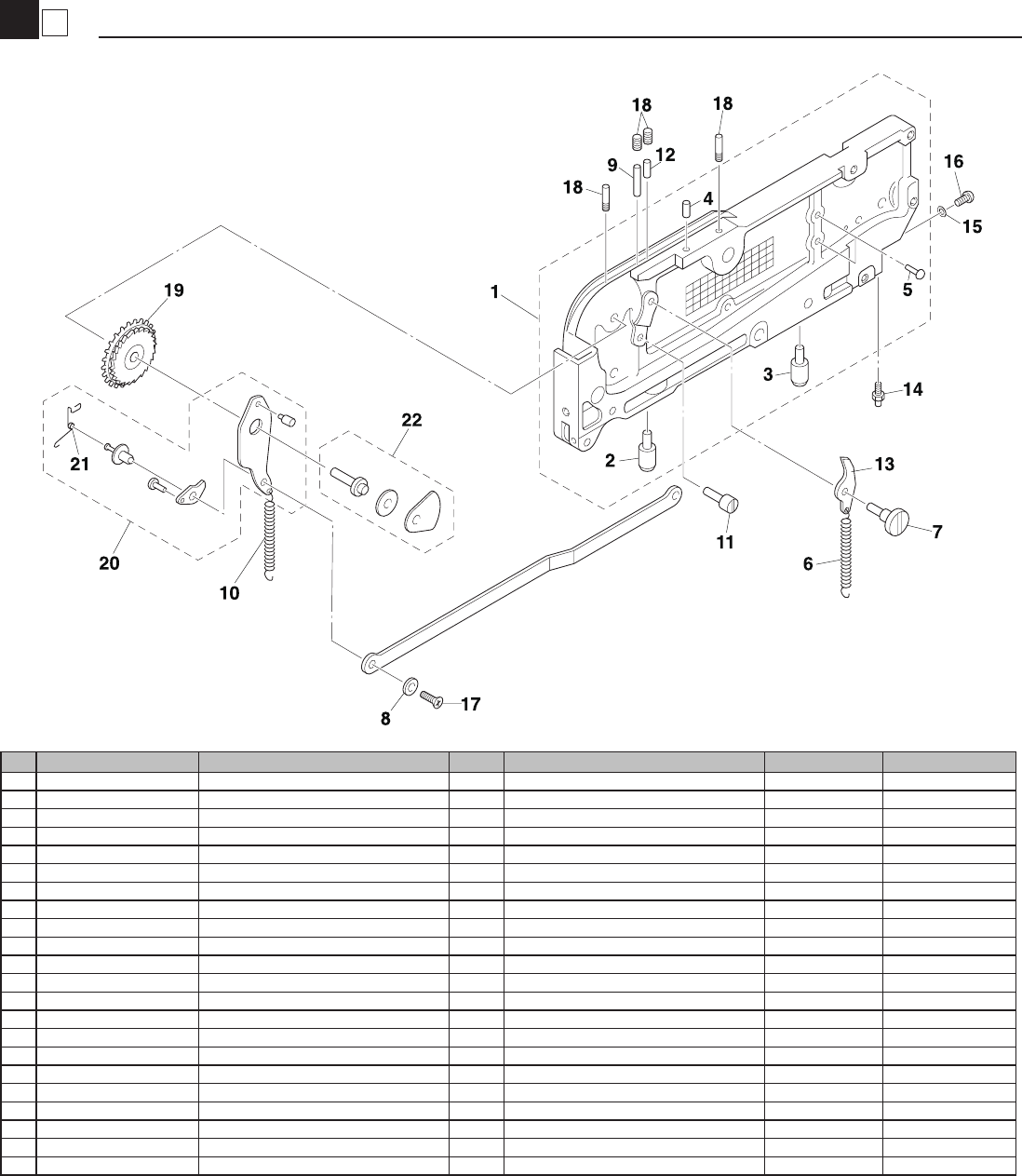

No. Part No. Part Name Q'ty Remarks Date Revised No.
1 K87-M1110-10X BODY ASSY 1
2 K87-M1112-10X KNOCK PIN (FRONT) 1
3 K87-M1113-10X KNOCK PIN (REAR) 1
4 NEEDLE ROLLER 1
5 CIRCULAR RIVET 2
6 K87-M111A-10X SPRING 1
7 K87-M111B-00X BACK STOPPER AXIS 1
8 K87-M111C-00X PLANE WASHER 1
9 K87-M111D-00X PUSH PIN 1
10 K87-M111E-10X SPRING 1
11 K87-M111F-10X STOPPER PIN 1
12 K87-M111G-10X PUSH PIN 1
13 K87-M111H-10X BACK STOPPER 1
14 K87-M111L-00X BARB CONNECTOR STRAIGHT 1
15 K87-M111M-00X GASKET 1
16 K87-M111N-00X SCREW,PAN HEAD + 1
17 K87-M111P-00X SCREW,FLAT HEAD + 1
18 K87-M111R-00X SCREW,SET 4
19 K87-M1120-00X SPROCKET 1
20 K87-M112A-10X RACKING LEVER ASSY 1
21 K87-M112D-00X COIL SPRING 1
22 K87-M112L-10X SPROCKET AXIS ASSY 1
