第 2 章 制作生产程序 (4) 散装的输入方法 图 2-3-5-2-2-5 元件数据 ( 散装 ) ① 类型 设置散装送料器的类型。 ② 送料等待时间 用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间 ( 根据各送料器 型号设置的值 ) 相对于实际等待时间的比例。 初始值为 100% 。 ③ 供应角度 输入散装送料器上的元件包装方式相对于 JUKI 的元件供应角度 0 °的角度。 详细内容请参见 2-3-5-2-2 的…
第 2 章 制作生产程序
④ 托盘厚度
输入包括元件在内的托盘下底面到表面的高度T。
⑤ 送料器类型（供应装置）
选择“托架”的类型。
⑥ 元件供应角度
输入托盘上的元件包装方式相对于JUKI的元件供应角度0°的角度。
元件的横、纵信息将影响贴片角度。
详细内容请参见2-3-5-2-2的(5)元件供应角度。
元件
托盘
情形１
情形２
T
T
2-49
第 2 章 制作生产程序
(4) 散装的输入方法
图 2-3-5-2-2-5 元件数据(散装)
① 类型
设置散装送料器的类型。
② 送料等待时间
用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各送料器
型号设置的值)相对于实际等待时间的比例。
初始值为100%。
③ 供应角度
输入散装送料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见2-3-5-2-2的(5)元件供应角度。
2-50
第 2 章 制作生产程序
(5) 元件供应角度
该设置是为了消除本设备规定的元件供应角度与实际供给元件的供应角度的差。
<帮您理解>
① 贴片角度
本装置以“贴片元件的姿态”为基准来定义元件的角度。
贴片角度＝0 度(当贴片数据中“角度”设置为 0 度时)的状态如下图。
(按各元件种类定义)
注意) 根据生产基板的规格，当 CAD 数据的贴片角度定义与本装置的贴片角度定义不一
致时，需要变更 CAD 数据的贴片角度。

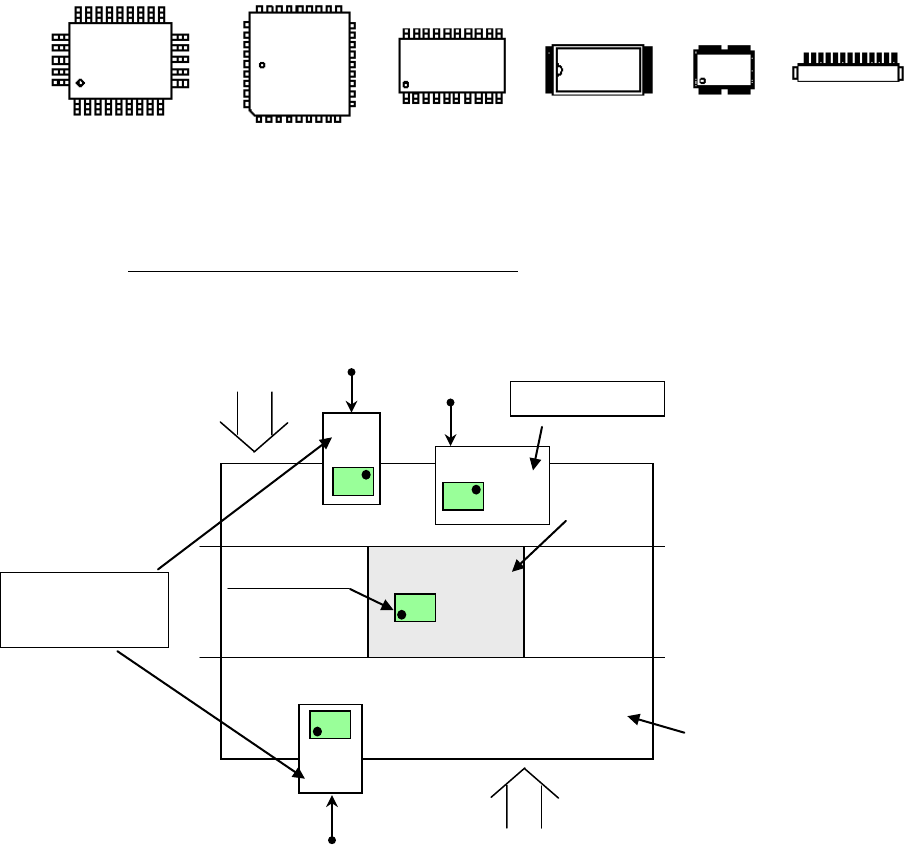

QFP QFP(PLCC) SOP TSOP-1 TSOP-2 插头
图 2-3-5-2-2-6 贴片角度为 0°
② 元件供应角度
当“元件供应角度＝0 度、贴片角度＝0
度”时，为了获得如上图的贴片结果，要求元件
的供给方向应如下图所示。
(标明元件种类＝SOP)
后侧
托盘支架
基板
贴片机
MTC/MTS
贴片角度 0°
带状送料器
管状送料器
前侧
2-51
