第 2 章 制作生产程序
（2）使用镀锡照明时的示教
如果基板或电路上没有 BOC 标记，可将镀锡印刷作为 BOC 标记进行注册。
识别标记，必须要有标记的极性（区分黑白）、标记的大小、标记的形状、阈值（区分周围与
标记的明亮度的判断基准值）、检测框的大小，共 5 个信息。
＜
步骤
＞

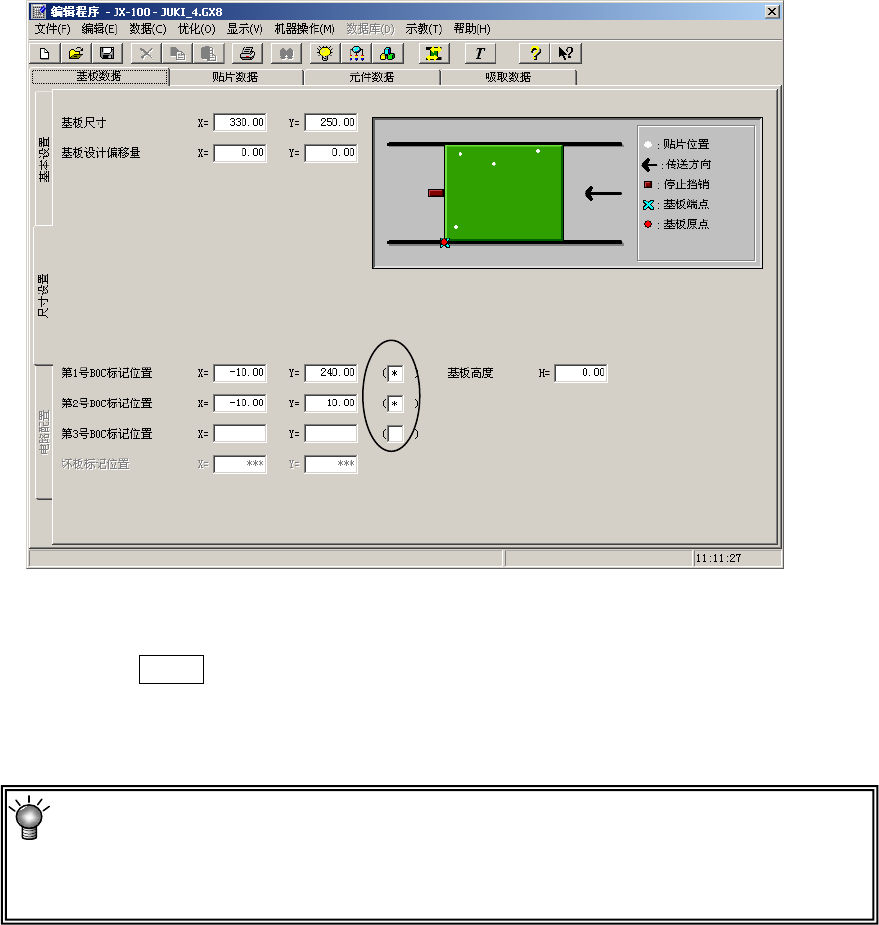

①将光标移动到示教对象数据的标记位置。
但是，要进行识别示教时，必须预先输入标记的Ｘ、Ｙ坐标。
图 2-5-2-11-6 基板标记识别（１）
②请按 HOD 的 CAMERA 键。
摄像机会移动到标记的 XY 坐标，监视器画面里即显示出示教对象（要记忆的）的图案。
※ 如果监视器画面里没有要示教的图案，请检查输入的坐标是否正确。
※ 如果是陶瓷基板的标记（标记色为白），之后请再按一次“CAMERA”。
此时按摄像机按键，可切换极性。
2-130
第 2 章 制作生产程序
③在指定测量框的左上角之前，请勾选[镀锡]按钮，按下［设置照明条件］按钮。
但是，要进行识别示教时，必须预先输入标记的Ｘ、Ｙ坐标。
图 2-5-2-11-7
④显示如下镀锡照明用的［设置照明类型］画面。请输入垂直照明、镀锡照明、对比度图案。
图 2-5-2-11-8
⑤请设置测量框。
按照上面、左面、下面及右面的顺序，使用上下左右箭头键（按 FAST
键刻度框的移动速度
会变化）调整刻度框，进行输入。
这时，会自动识别标记，取得校正所必要的数据。
2-131
第 2 章 制作生产程序
⑥请设置降噪级别。
按 HOD 的 ↑ 键、↓ 键（XY
移动上下箭头键）调整，使标记可以看清，且周边的干扰降到
最低。
调整结束后，请按 ENTER 键。
⑦请选择标记的形状。
标记的形状会被自动判别。如果判定结果有误，请按ＨＯＤ的↑键、↓键（ＸＹ移动上下
箭头键）选择标记。
显示摄像图像及长方形的框。
先设置上面及左面的刻度框。
请调整到与标记的上面及左面一致。
调整后，按下 ENTER 键。
使用同样方法设置下面及右面的刻度框。
调整后，按下 ENTER 键。
