JX-100_程序员、管理员.pdf - 第111页
第 2 章 制作生产程序 2-3-5-2-3 定中心 设置“吸嘴号”与“元件吸取真空压力”。 图 2-3-5-2-3- 1 元件数据 ( 定中心 ) ① 吸嘴号 请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。 ( 请参见第 1-2-1-5 章 ) 也可直接输入吸嘴编号。 ② 真空值 设置压力数据，通过真空压力来判定元件吸取是否成功。 选择吸嘴编号后将被自动设置。 真空压力由于元件吸取面的形状等原因 而与自动设定值不符时，可对该值进行变…
第 2 章 制作生产程序

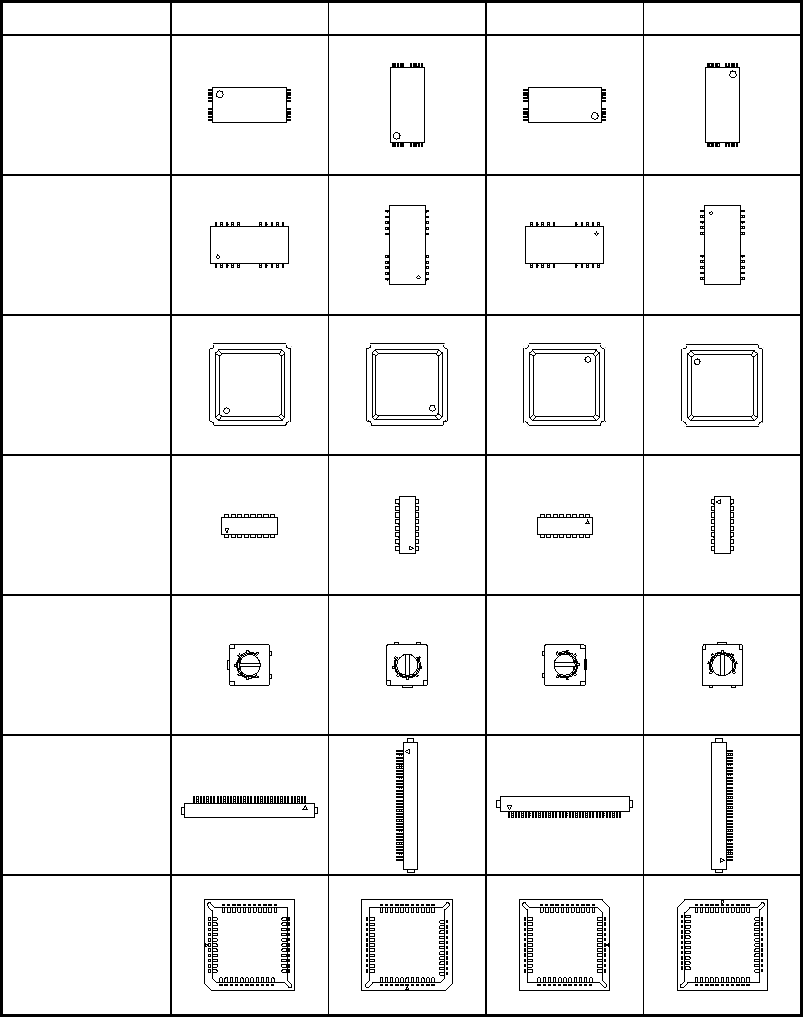

元件种类 0° 90° 180° 270°
TSOP-1
TSOP-2
BGA
网络电阻
微调电容
单向引脚插头
双向引脚插头
Z 形引脚插头
J 引脚插座
鸥翼式插座
带减震器的插座
2-54
第 2 章 制作生产程序
2-3-5-2-3 定中心
设置“吸嘴号”与“元件吸取真空压力”。

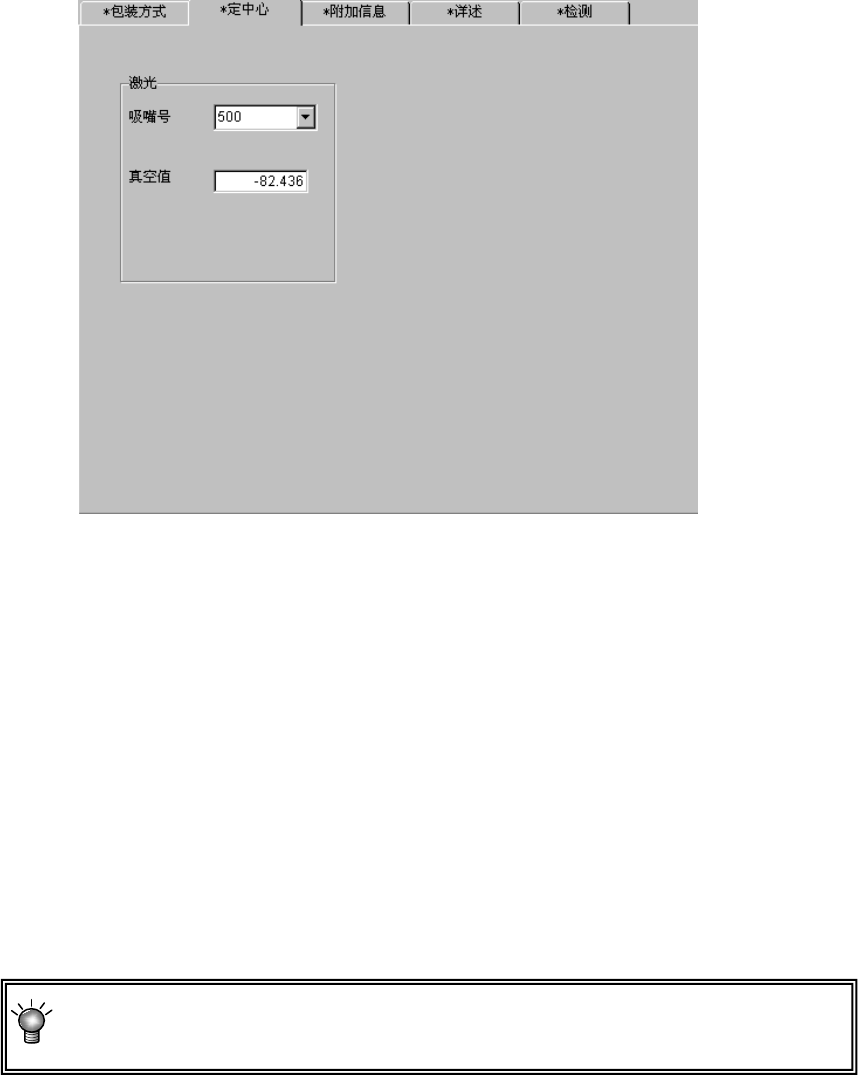

图 2-3-5-2-3-1 元件数据(定中心)
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-2-1-5章)
也可直接输入吸嘴编号。
② 真空值
设置压力数据，通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动
进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请通过机器操作进行元件测定。
环境设置中设置了简易输入模式时（参见 2-5-3 章），会显示浅色，不能变更数值。
要变更时，请解除简易输入模式。
2-55
第 2 章 制作生产程序
2-3-5-2-4 附加信息
注意
如果在变更附加信息项目后变更了基本部分项，附加信息的
值有可能恢复为默认值。

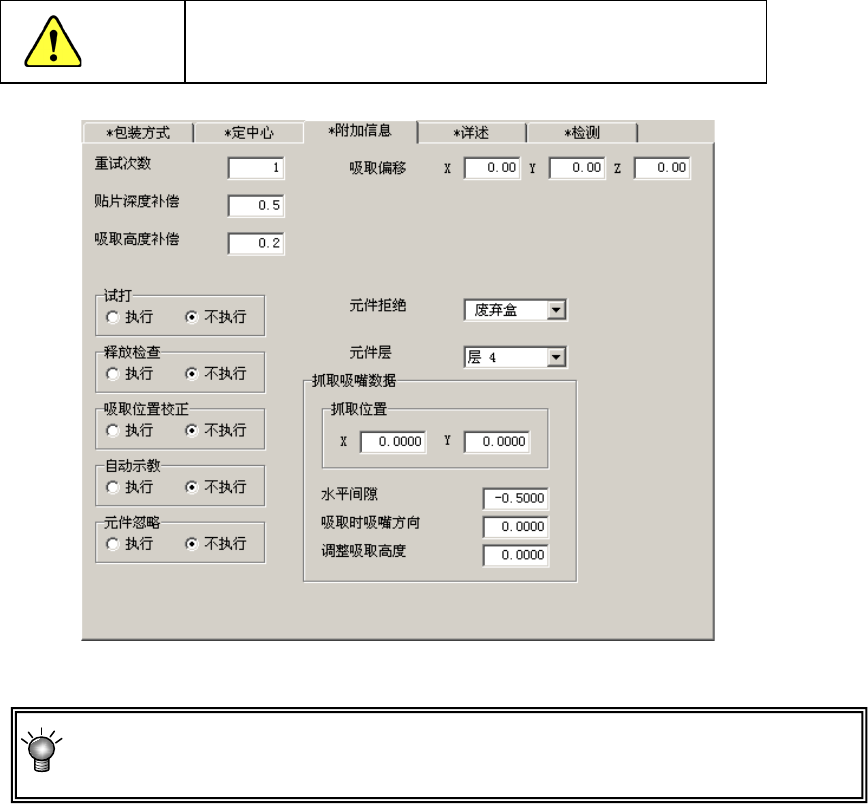

图 2-3-5-2-4-1 元件数据(附加信息)
环境设置中设置了简易输入模式时（参见 2-5-3 章），所有项目均会显示浅色，不
能变更数值。
要变更时，请解除简易输入模式。
(1)重试次数
设置在生产中发生吸取错误时再次吸取的次数。
当设置为“1”时，如果连续发生2次吸取错误，则变为“元件用完错误”。
(2)贴片深度补偿
设置贴片时将元件从基板上面按入的尺寸。
当设置为“0”时，因基板平面度的影响，会发生在元件未到达基板时被贴片，导致贴片偏差，
或贴片时元件在乳状焊料上发生滑动等情况。
在这种情况下，请增加元件到达基板之前的深度补偿量(输入正值)。
初始值为“0.5mm”。
(3) 吸取高度补偿
是指元件吸取时的按入量。当设置为“0”时，因元件尺寸(高度)偏差等的影响，会使吸嘴到
达不了元件，发生无法吸取元件或芯片站立等现象。在这种情况下，请增加吸取到达元件的
高度补偿量(输入正值)。
初始值为“0.2mm”。
2-56
