第 2 章 制作生产程序
② 正在连续检测的画面

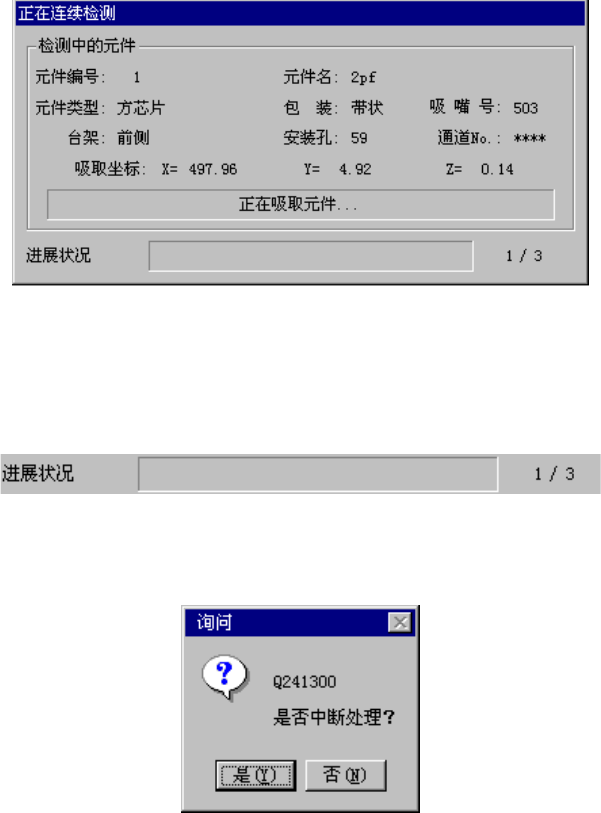

连续检测过程中显示如下画面。显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 2-5-4-2-13 正在连续检测
a) 进展状况
进度条显示当前的进展情况。
要强行中断处理时，请按下<停止>开关，则显示以下对话框。请选择是否结束。
图 2-5-4-2-14 询问是否结束检测
2-151
第 2 章 制作生产程序
③ 连续检测结果

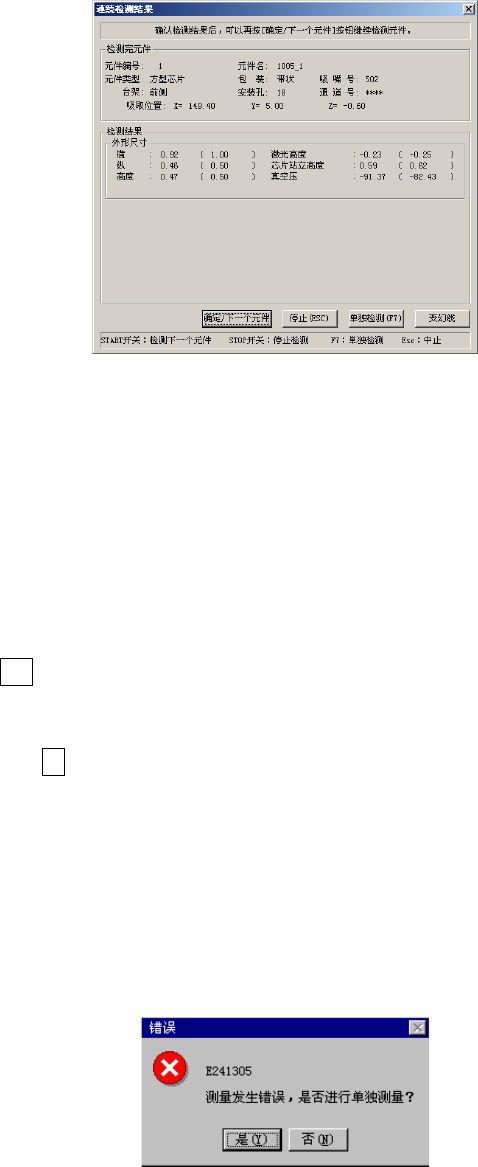

连续检测结束后，显示如下的结果画面。
图 2-5-4-2-15 连续
检测
结果
a) 检测完元件
显示元件内容及吸取位置。
b) 检测结果
显示检测结果的值。( )内显示原来的元件数据的值。未进行检测的项目显示***。
c) 确定/下一个元件
(<START>开关)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
d) 停止
(ESC键)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设置画面。
e) 单独检测
(F7键)
转入单独检测模式。
f) 变幻线
从激光单元取得检测(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
g) 检测错误
因某种原因在检测中发生错误时，显示如下信息。选择“是”，可转入单独检测模式。
图 2-5-4-2-16 连续
检测
错误
2-152
第 2 章 制作生产程序
④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。
图 2-5-4-2-17 连续
检测
结束
2-153
