第 2 章 制作生产程序 2) 管理 ① 修改名称 可修改已注册的名称。 将光标对准列表内想修改的数据所在的行， 按下 “修改标记数据文 件名”按钮。 显示如下的设定画面。请输入新的名称。 图 2-5-4-5- 2 修改 标记数据名称 ② 删除 可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。 显示如下的设定画面。请按下“确定”按钮。 图 2-5-4-5- 3 删除确认 2- 182
第 2 章 制作生产程序
2-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据的数据库文件，进行各种管理。
使用JX-100LED的镀锡照明制作的标记数据也可注册。
（1） 管理：标记数据库
对标记数据示教时所注册的标记数据的数据库文件,进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。

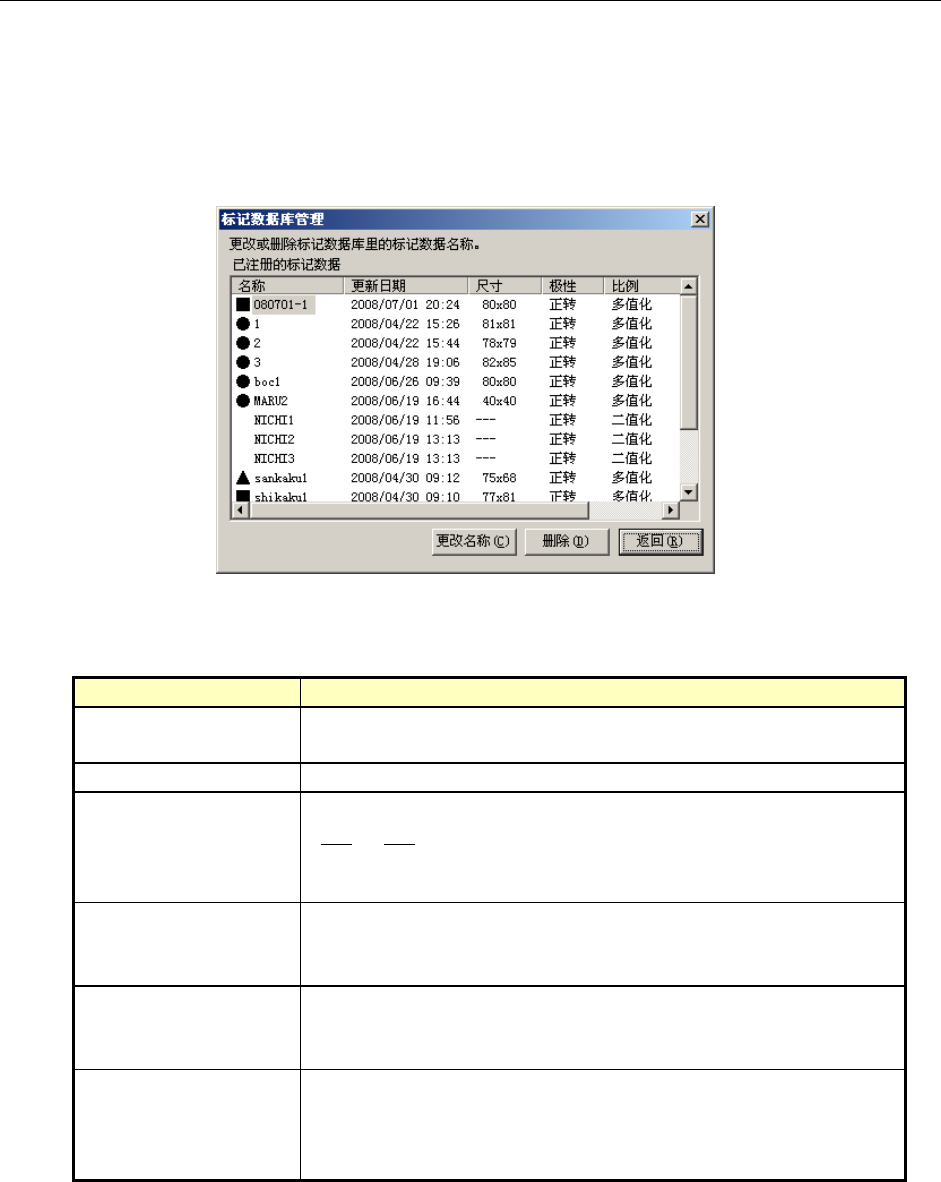

图 2-5-4-5-1 标记数据库管理
1)已注册的标记数据
列表中显示在数据库中储存的标记数据。各项目的含义如下。
项目
含义
名称
标记的名称
(在文字前面显示形状)
更新日期 在数据库注册的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横向的像素数
bbb = 纵向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
Scale（比例）
标记的图像数据 scale（比例）
多值化 = 标记数据采用多级图像
二值化 = 标记数据采用 2 级图像
照明类型
标记识别的照明类型
标准
：采用标准的照明类型
阻剂/保护膜
：采用阻剂/保护膜的照明类型
用户
：采用用户自定义的照明类型
2-181
第 2 章 制作生产程序
2)管理
① 修改名称
可修改已注册的名称。将光标对准列表内想修改的数据所在的行，按下“修改标记数据文
件名”按钮。

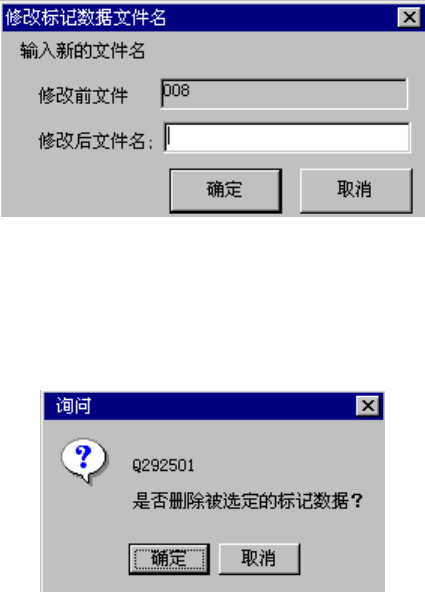

显示如下的设定画面。请输入新的名称。
图 2-5-4-5-2
修改
标记数据名称
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
显示如下的设定画面。请按下“确定”按钮。
图 2-5-4-5-3 删除确认
2-182
第 2 章 制作生产程序
2-5-5 打印
选择“文件”/“打印”，从“程序数据”、“生产信息”、“优化”中选择要打印的项目。
优化时需要进一步选择“选项”、“吸嘴设置” 、“供应数”。

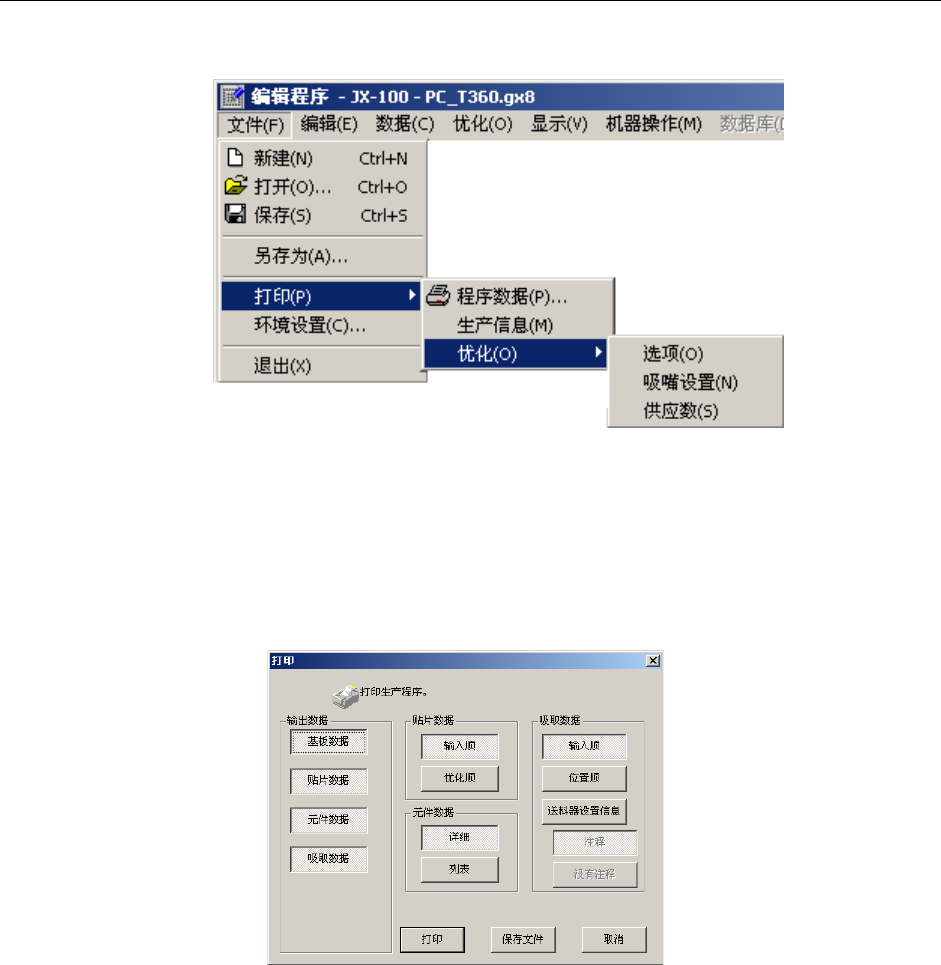

图 2-5-5-1 生产程序编辑显示的打印菜单
●“程序数据”
：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式
(txt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>的打印。
图 2-5-5-2 程序数据打印菜单
●“生产信息”
：生产信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按钮来
指定打印。在凹状态时打印。
●“优化/选项”
：打印优化选项的设定内容。
●“优化/吸嘴设置”
：打印吸嘴的设置状态。
●“优化/供应数”
：打印优化选项的“元件供应数”。
