第 1 章 设备概要 1-4-5 基板规格 （ 1 ） 基板条件 基板规格 JX - 100 JX - 100 LED 基板尺寸 最小 (X) 50mm x (Y) 50mm 最大 (X) 330mm x (Y) 250mm 1 次传送时： (X) 410 mm x (Y) 360 mm 2 次传送时： (X) 800 m m x (Y) 360mm 基板厚度 最小 0.4mm 最大 2.0mm 最大允许重量 1 000 g 2 000…
第 1 章 设备概要
（2）对象元件（△为依赖用户运用的元件。）
元件名、形状、元件类型
适用
元件名 元件类型 引脚间距/（尺寸） 元件尺寸
方形芯片电阻 方形芯片元件
0603,1005,1608,2012
3216,3225,5025
○
方形芯片型 LED
圆顶型 LED
方形芯片 LED △
侧面圆顶型 LED
异形 LED
其他 △
圆筒形芯片电阻
圆筒形芯片
1.6×φ1.0,
2.0×φ1.25,
3.5×φ1.4,
5.9×φ2.2
○
多层陶瓷电容 方形芯片元件
0603,1005,1608,2012
3216,3225,4532,5750
5632
○
钽芯片电容 方形芯片元件 3216,3528,6032,7343
○
铝电解电容 铝电解电容
引脚宽度
0.2mm 以上 3.5mm 以下
高度 10.5mm 以下 ○
GaAsFET GaAsFET
引脚宽度
0.2mm 以上 3.5mm 以下
○
芯片膜电容 方形芯片元件
6.5×4.5×2.7～
10.5×7.2×5
○
可变微调电容器、
芯片电位器、微调
电容
其他 ○
芯片电感器 方形芯片元件
1005,1608,2012,2520
,3216,3225
○
SOT SOT
模部 1608/2012,
SOT-23,SOT-89,
SOT-143,SOT-223
○
SOP,TSOP,HSOP SOP,TSOP,HSOP
间距
0.65/0.8/1.0/1.27mm
□33.5mm 以下
○
间距 0.5mm 以下 □33.5mm 以下 △
SOJ SOJ
间距 1.27mm □33.5mm 以下 ○
间距 小于 1.27mm
□33.5mm 以下
△
PLCC PLCC 间距 1.27mm □33.5mm 以下 ○
QFP,BQFP,QFN QFP,BQFP,QFN
间距 0.8mm 以上 □33.5mm 以下 ○
间距 小于 0.8mm □33.5mm 以下 △
ＢＧＡ ＢＧＡ
间距 1.0mm 以上，小于
2.0mm
（交错排列时
3.0mm 以下）
（球径：0.4mm 以上
1.0mm 以下）
□33.5mm 以下 ○
单向引脚插头
双向引脚插头
Z 引脚插头
单向引脚插头
双向引脚插头
Z 引脚插头
间距 0.8mm 以上 □33.5mm 以下 ○
间距 小于 0.8mm □33.5mm 以下 △
IC 插座(J 形引脚
鸥翼式
带减震器)
J 形引脚
鸥翼式
带减震器
间距 1.0/1.27mm 以下 □33.5mm 以下 ○
元件尺寸根据吸嘴而不同。1,2,5,6 吸嘴可适用□20mm；3,4 吸嘴可适用最大□33.5mm。
1-20
第 1 章 设备概要
1-4-5 基板规格
（1） 基板条件
基板规格
JX-100 JX-100 LED
基板尺寸
最小
(X) 50mm x (Y)50mm
最大 (X) 330mm x (Y) 250mm
1 次传送时：
(X) 410mm x (Y) 360mm
2 次传送时：(X) 800mm x (Y) 360mm
基板厚度
最小
0.4mm
最大
2.0mm
最大允许重量
1000 g 2000 g
翘曲允
许值 每 50mm 允许在 0.2mm 以下。上翘，下翘各在 1mm 以下(根据 JIS B 8461)
基板材质
纸酚、环氧玻璃
(X)：基板传送方向 (Y)：与基板传送垂直的方向
(2) 基板限制条件
1) 不可贴片的范围
は搭載不可範囲
3 mm
3 mm
50～250mm
50～330mm

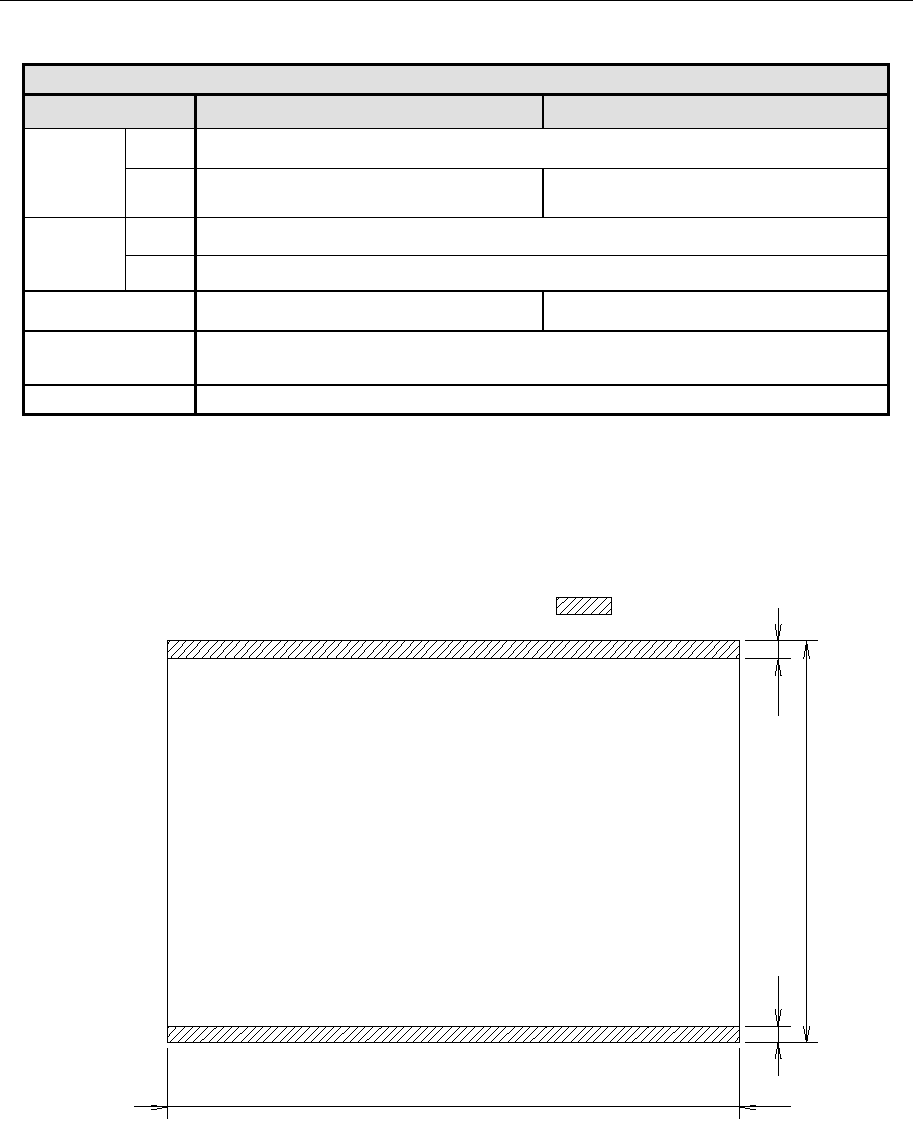

图 1-4-5-1 基板表面不可贴片范围(基板表面图)
为不可贴片范围
JX
-100 50～250mm
JX
-100LED 50～360mm
JX-100 50～330mm
JX-100LED 50～410（800）
mm
1-21
第 1 章 设备概要
2）支撑销不可设置范围

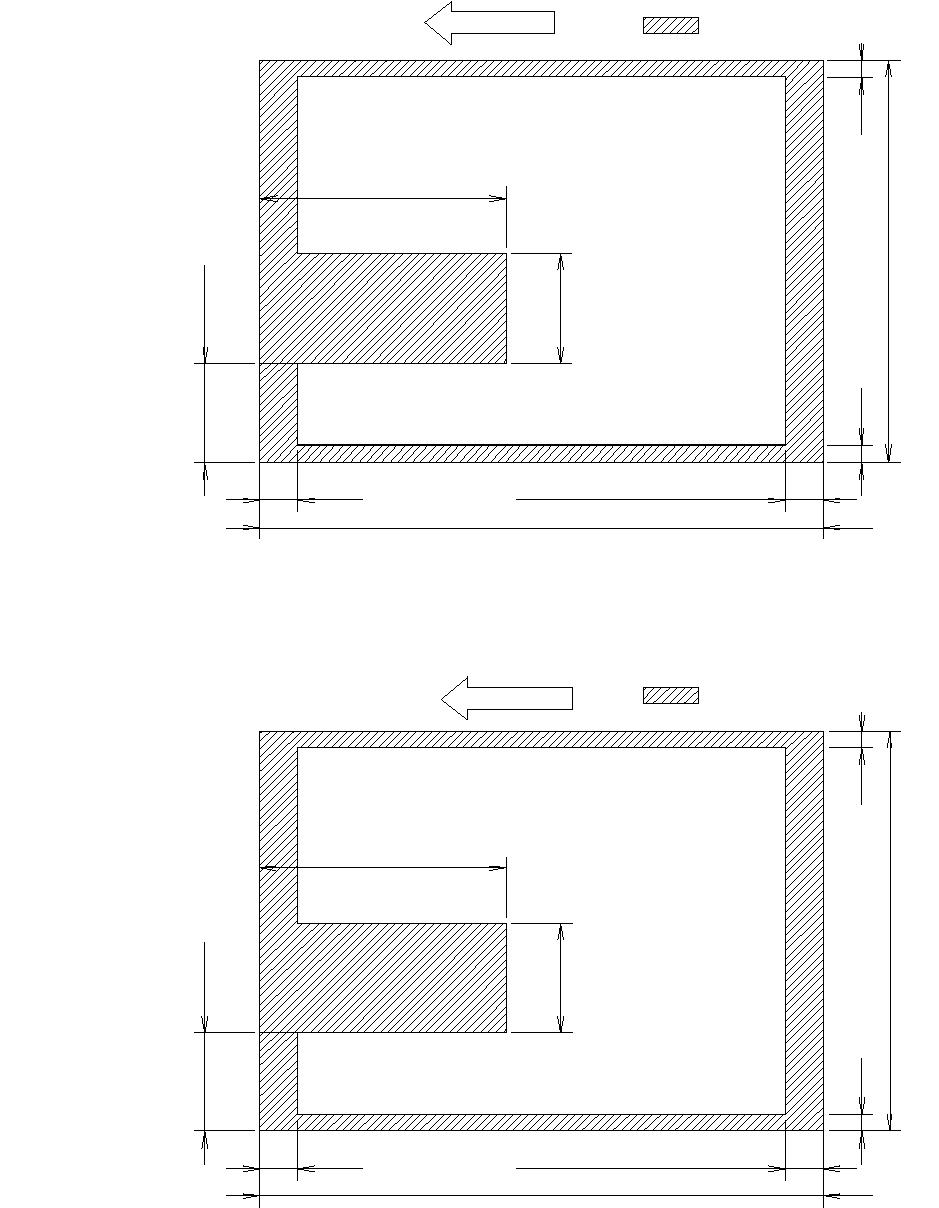

图 1-4-5-2 支撑销不可设置范围（基板下面图）
图 1-4-5-3 支撑销不可设置范围（基板下面图）-基板尺寸 X 方向：410mm 以下时
はサポートピン設置不可範囲
50～250mm
50～330mm
50mm
95mm
10mm
基板サイズ320mm以上の時 10mm
4mm
4mm
0～200mm
基板幅による位置調整範囲
基板搬送方向
・JX-100
はサポートピン設置不可範囲
50～360mm
50～410mm
50mm
95mm
40mm
基板サイズ370mm以上の時 40mm
4mm
4mm
0～95mm
基板幅による位置調整範囲
基板搬送方向
・JX-100 LED
为支撑销不可设置范围
按照基板宽度调整位置范围
基板尺寸为 320mm 以上时
为支撑销不可设置范围
按照基板宽度调整位置范围
基板尺寸为 370mm 以上时
