第 4 章 其他功能 4-4-2 无吸嘴时真空值 设置未安装吸嘴状态下的各贴片头的真空值。 通过这里的设置，可确认贴片头之间真空值的偏差。 与机器交货时的值相比，数值有较大变化时 ( 大致标准为 10% 左右 ) ，请进行贴片头的检查和清 扫。 选择无吸嘴时真空值后，显示下图所示的无吸嘴时真空值设置画面。 图 4-4-2-1 设置无吸嘴时的真空值 选择对象贴片头，点击“执行”后，自动获得真空值。 退出设置后，请按“ OK ”确定。 点击…
第 4 章 其他功能
所获得的吸嘴外形不符合规定时，会显示如下的未注册的吸嘴信息。此时，请根据接
下来显示的吸嘴编号设置一览画面中(下图右)的吸嘴一览表来选择吸嘴编号。若一
览表中没有时，请在选择吸嘴后，重新手动输入。

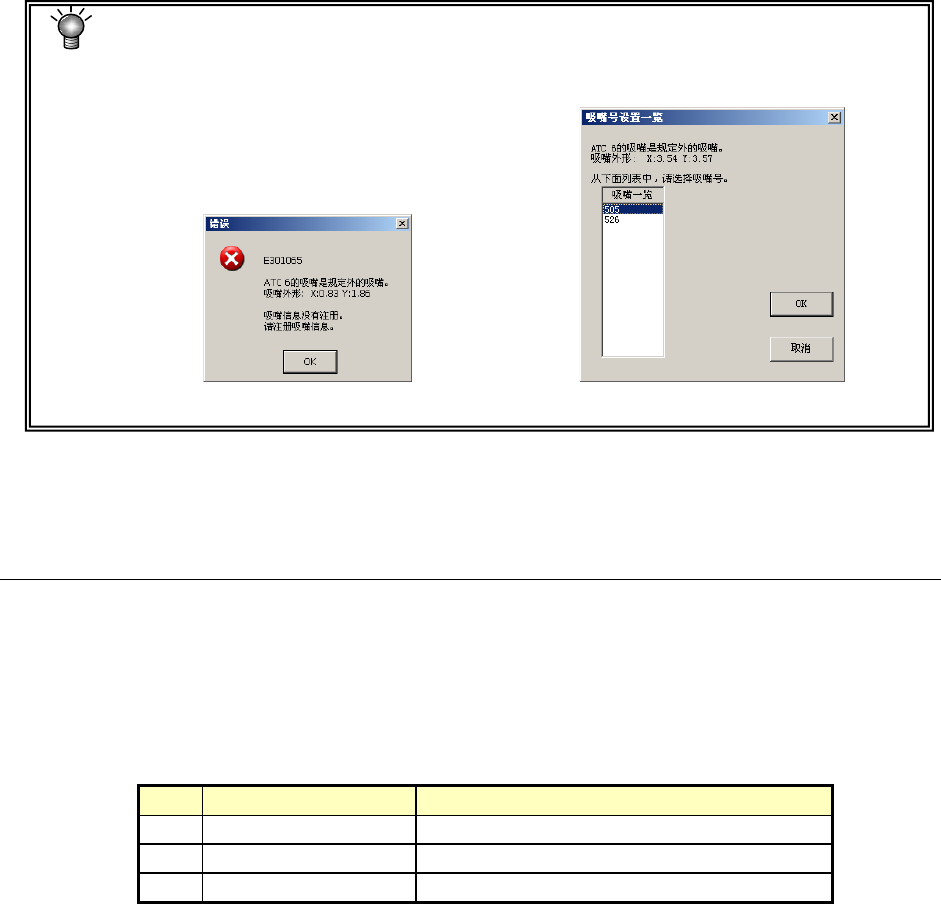

图 4-4-1-3 吸嘴信息没有登录画面 图 4-4-1-4 吸嘴号设置一览画面
4-4-1-2 设置项目
(1) 吸嘴号
设置ATC中配置的吸嘴编号。
(2) 吸嘴类型
设置ATC中配置的吸嘴类型。
表 4-4-1 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
(3) 真空值
设置在基准贴片头(L1)上安装吸嘴时的真空值。
与“4-4-2 章 无吸嘴时真空值”组合使用，用于判断有无吸嘴和元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
(4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于测量激光元件时的高度控制。
4-21
第 4 章 其他功能
4-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过这里的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。
选择无吸嘴时真空值后，显示下图所示的无吸嘴时真空值设置画面。
图 4-4-2-1 设置无吸嘴时的真空值
选择对象贴片头，点击“执行”后，自动获得真空值。
退出设置后，请按“OK”确定。
点击“执行”后轴开始移动，进行吸嘴的装卸。
在单击“执行”前，请务必确认装置内部无人作业。另外，为了避免人身伤
害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
4-22
第 4 章 其他功能
4-4-3 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，显示如下外形基准位置的设置画面。
图 4-4-3-1 设置外形基准位置
(1) 设置项目
No. 项目 设置内容
1 X 停止挡销位置
2 Y 基准轨道位置
(2)设置方法
通过示教输入。此时，分别示教X与Y。
当输入光标在X上时仅读入X轴的值，输入光标在Y上时仅读入Y轴的值。
此外，也可以直接从键盘输入。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但
该画面的设置例外，只有光标所在处的值(在 X 方向时为 X 的值)变为示教值。此时请分
别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
4-23
