第 5 章 日常检查
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。

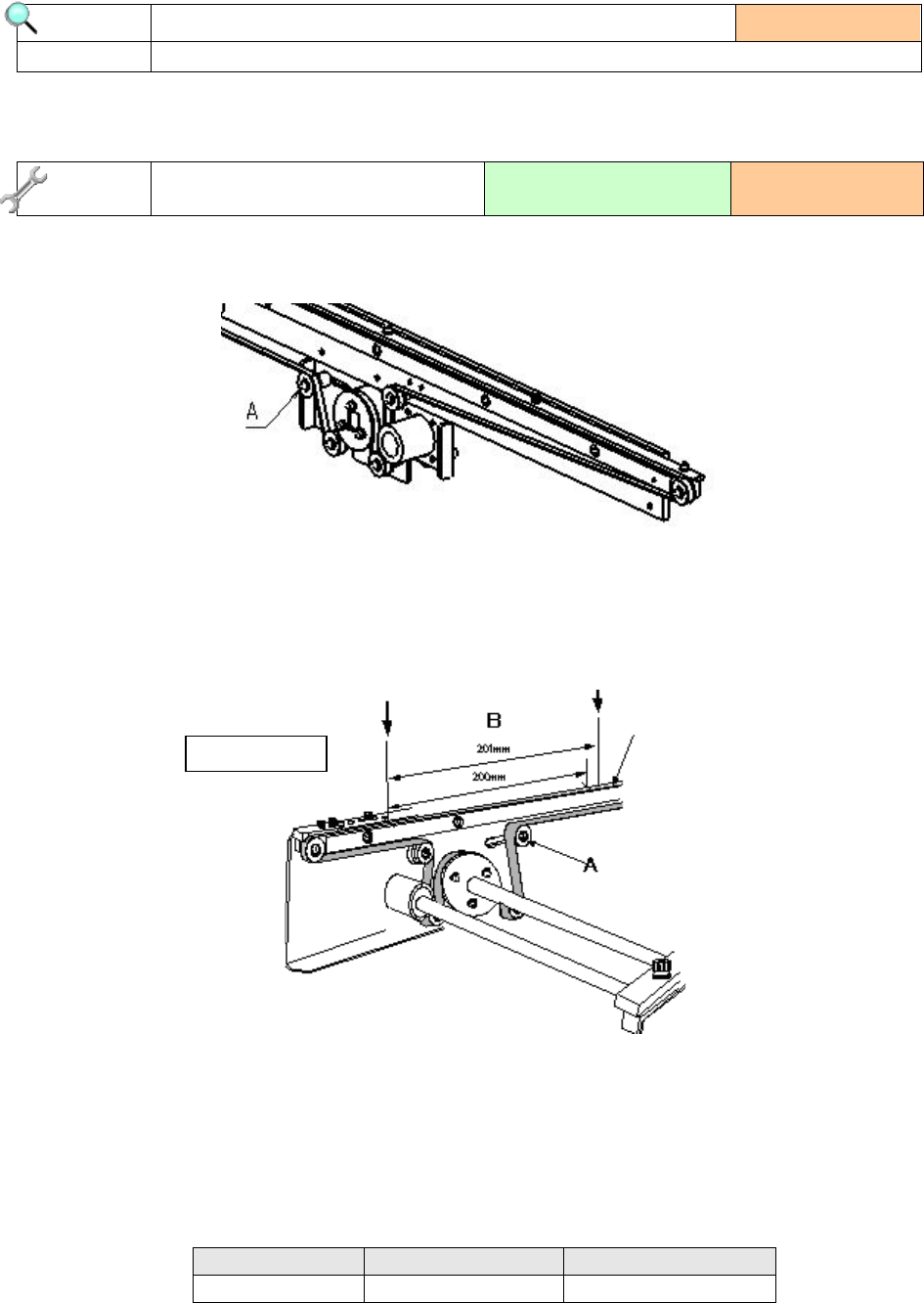

1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
2) 请从传送滑轮上拆下传送带，进行更换。
3) 请调整传送带的张力。
① 传送带处于松弛状态时(在传送带上没有张力的状态)，请在传送带上平坦部分“B” 间距
200mm处，用“油性笔”做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达
到201mm的位置上，拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」动作数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
5-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
JX-100 JX-100 LED
传送带品目编号
40086822 40095011
传送带
近前部的背侧
5-8
第 5 章 日常检查
1) 用手动控制模式使传送马达动作，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
5-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
检查项目
5-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态

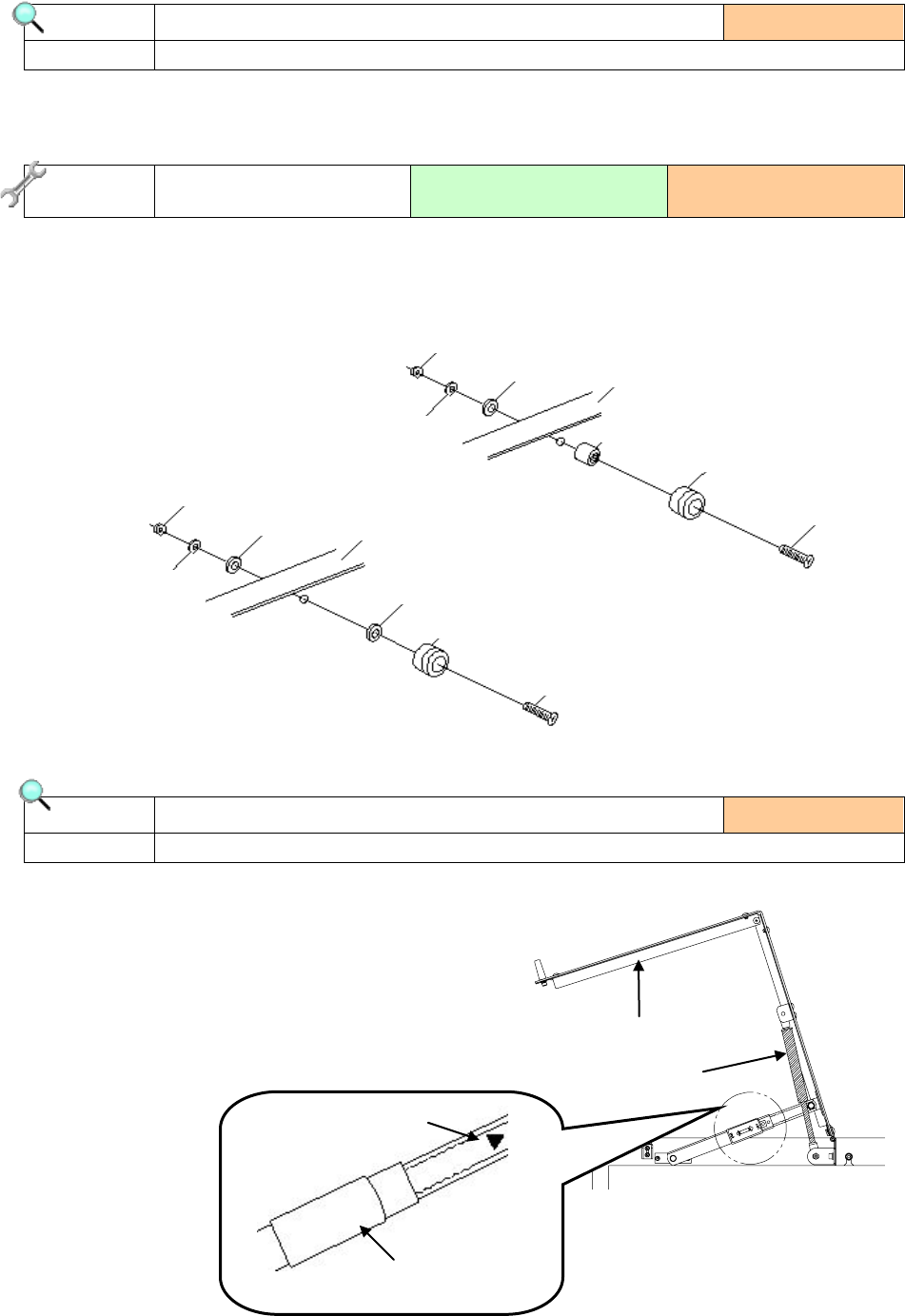

レールプレート
プーリスペーサ
搬送プー
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
安全盖
气弹簧
安全盖不能保持一定角度时，请更换气弹簧。
当安全盖铰链导轴的▼记号在被铰链遮住的位置
上，不能支撑安全盖时，请进行压缩气体弹簧的
更换。
弹簧垫圈
▼记号
安全盖铰链
5-9
第 5 章 日常检查
控制印刷基板传送方向的 “固定挡块（挡销）” 的端部，安装有“挡片①”。 “挡片①”因与基
板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
5-2-9 挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
②螺丝：品目编号 SM1030401SE
①挡片：品目编号 E2233725000
挡块
①
②
停止传感器
传送方向
IN 传感器
OUT 传感器
