第 2 章 制作生产程序
2-3 制作生产程序
生产基板时，需要制作生产程序数据。
启动程序编辑后，可制作和编辑生产程序。
2-3-1 启动生产程序编辑
从下面的桌面画面启动编辑程序。

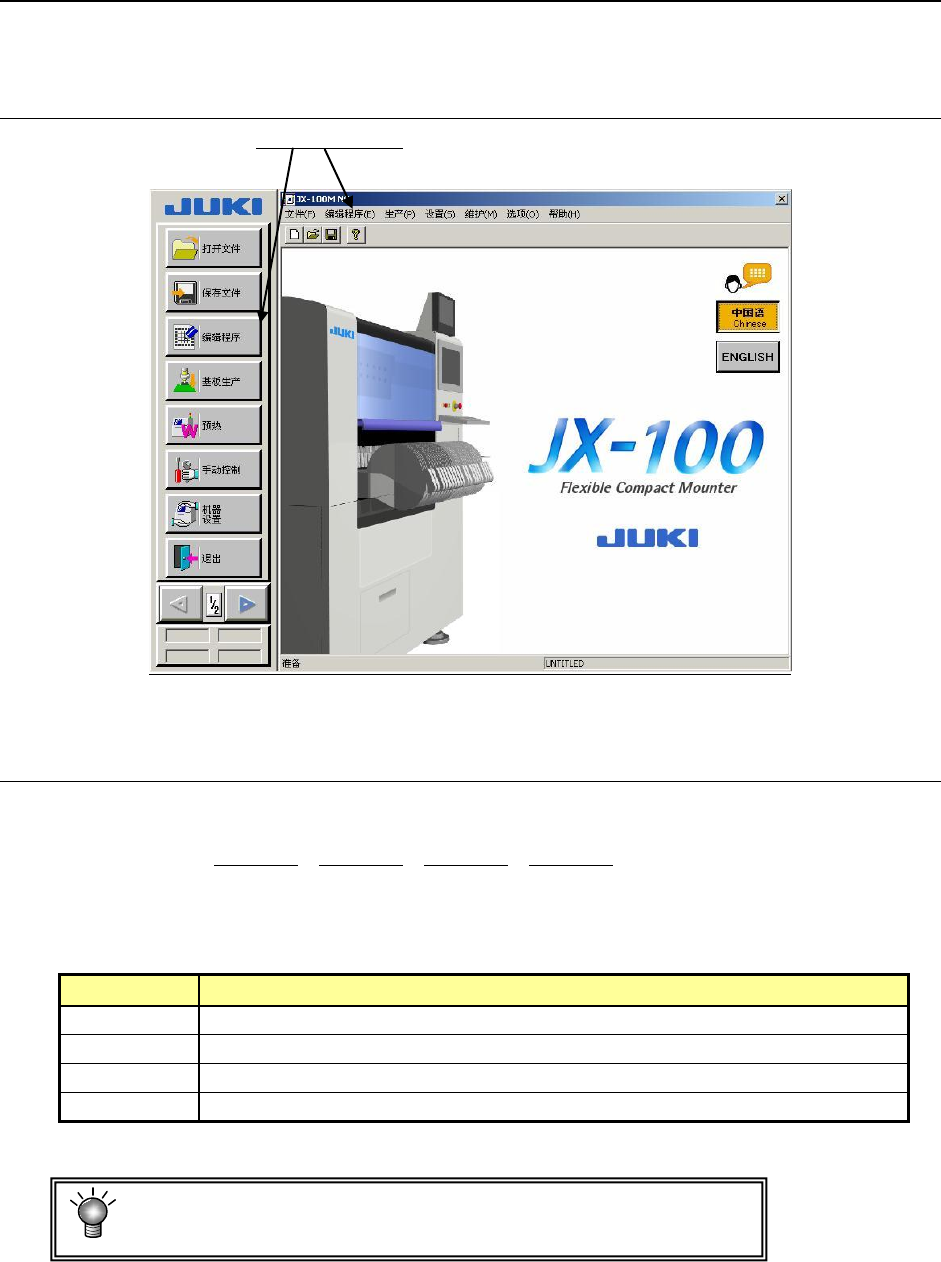

图 2-3-1-1 编辑程序的启动
2-3-2 生产程序的制作步骤
生产程序由表2-3-2-1中的4个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据的顺序来制作。
键盘输入的文字仅可使用半角英文和数字。
表 2-3-2-1 生产程序的构成
数据种类 内 容
基板数据
处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据
处理贴片点的坐标和贴片元件名称等。
元件数据
处理元件的尺寸、包装方式等定中心时所需的数据
吸取数据
处理带状送料器及管状送料器等元件供应位置的数据。
上一项目未完成时不能打开下一项目。
例)未完成“基板数据”时，不能打开“贴片数据”。
2-5
第 2 章 制作生产程序
2-3-3 基板数据
基板数据由“基本设置”、“尺寸设置”、“电路设置”3个项目构成。
●基本设置
： 输入基板的基本构成。
●尺寸设置
： 输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。
●电路配置
： 指定电路的位置与角度的项目。限于“基本设置”中已设置“非矩阵多面电路
板”时，方可选择。
当环境设置中设置了简易输入模式（参见 2-5-3 章），新建制作基板数据时，可通过基板数据
向导画面输入数据。有关基板数据向导，请参见 2-3-3-3 章。
2-3-3-1 基本设置
基本设置中有5个项目。
根据生产基板的情况，输入或选择相应项目。
切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”
)
切换基板数据/贴片数据/元件数据/吸取数据。

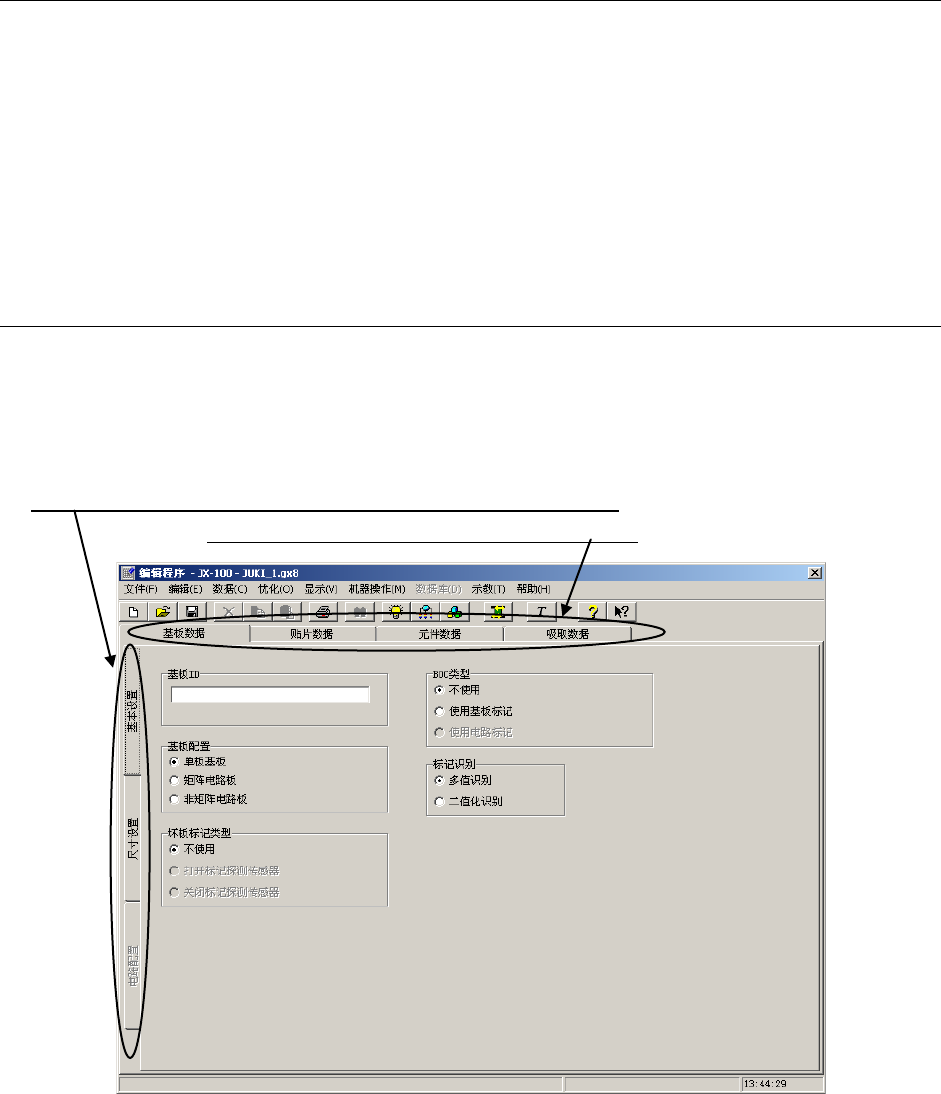

图 2-3-3-1-1 刚启动后的画面
2-6
第 2 章 制作生产程序
(1)基板 ID
可以添加“注释”，对基板名进行补充说明。
基板ID，最多设置英文32个字符的字母、数字及符号。在制作生产程序、生产中显示，设置
应简单明了。
另外，也可以省略输入。
(2) 基板配置

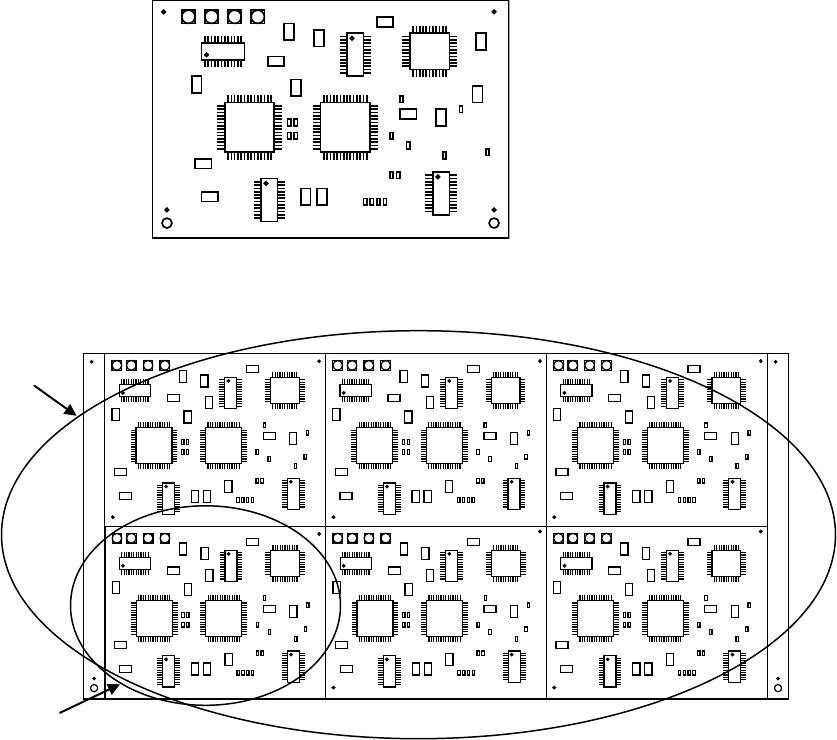

◆ 单板基板
：如图所示，是指在一块基板上仅存在一个电路的基板。
◆ 矩阵电路板
：如图所示，是指在一块基板上，存在多个电路，所有电路的角度相同，各电
路的X方向及Y方向间距完全相同的基板。
基板
电路
