第 4 章 其他功能
4-2 设备运行信息
显示机器的运行时间(基板生产时间累计等)、吸嘴拆装次数等设备固有的运行信息。
通过点击主画面菜单栏上的“维护”/“机器管理信息”，可选择如下的运行信息。
详细说明，请参见附件使用说明书CD。

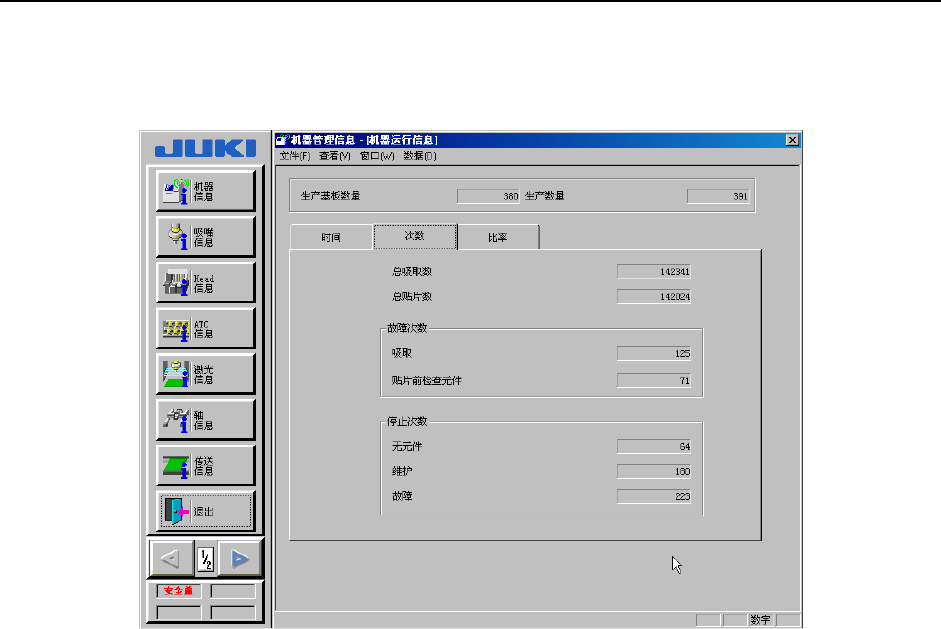

图 4-2-1 设备运行信息
选择菜单栏上的[窗口]后，可浏览“设备运行信息”、“吸嘴运行信息”。
选择菜单栏上的[窗口]后，可进行吸嘴的交换次数、警告级别、错误级别等设置。
● 设置每个吸嘴的交换次数
：可变更交换次数。
在重新设置(变更)吸嘴的配置时，使用本项设置。
● 设置警告级别
：达到在此设置的次数时，设备运行工作信息画面的相应项目显示为黄色。
● 设置错误级别
：达到在此设置的次数时，设备运行工作信息画面的相应项目显示为红色。
4-12
第 4 章 其他功能
4-3 机器设置
4-3-1 概要
机器基本构成，包括吸嘴配置等，业已设置完毕。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
表 4-3-1-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 1～26 分配吸嘴
分配的吸嘴编号、分配的吸嘴类型
分配的吸嘴安装在贴片头时的真空值
分配的吸嘴安装在贴片头时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 外形基准位置 从机器原点起的外形基准的位置
4 元件废弃位置 IC 元件的废弃位置、芯片元件的废弃位置
5 使用单元 因故障等原因在生产中无法使用设备单元(贴片头等)
时，设置为“不
使用”。
· 如果在本项目中设置为不使用，即使没有该设备单元则完全不
能生产基板，也可正常退出生产。
6 基板传送 基板传送传感器延迟(对缺口、穿孔基板传送传感器延迟)、延迟单
位(时间“ms”或长度“mm”)
7 信号灯 设置各动作阶段的信号灯模式
8 坏板标记示教 获得坏板标记 ON/OFF 基准值
9
激光面接触检查 设置激光面接触检查容限值
设置检查位置偏移量／检查元件最小尺寸／检查范围
4-13
第 4 章 其他功能
4-3-2 机器设置的启动与退出
4-3-2-1 启动机器设置
从菜单栏中选择“设置”/“机器设置”，或选择触摸屏的“机器设置”，可显示下列机器设
置初始画面。
机器设置初始画面的左侧配置有触摸屏。触摸屏上有常用的各组功能，选择后可调出与各菜
单的相应功能。按下初始画面构成图上的按钮，即可启动图对应的设置画面。
构成图初始画面

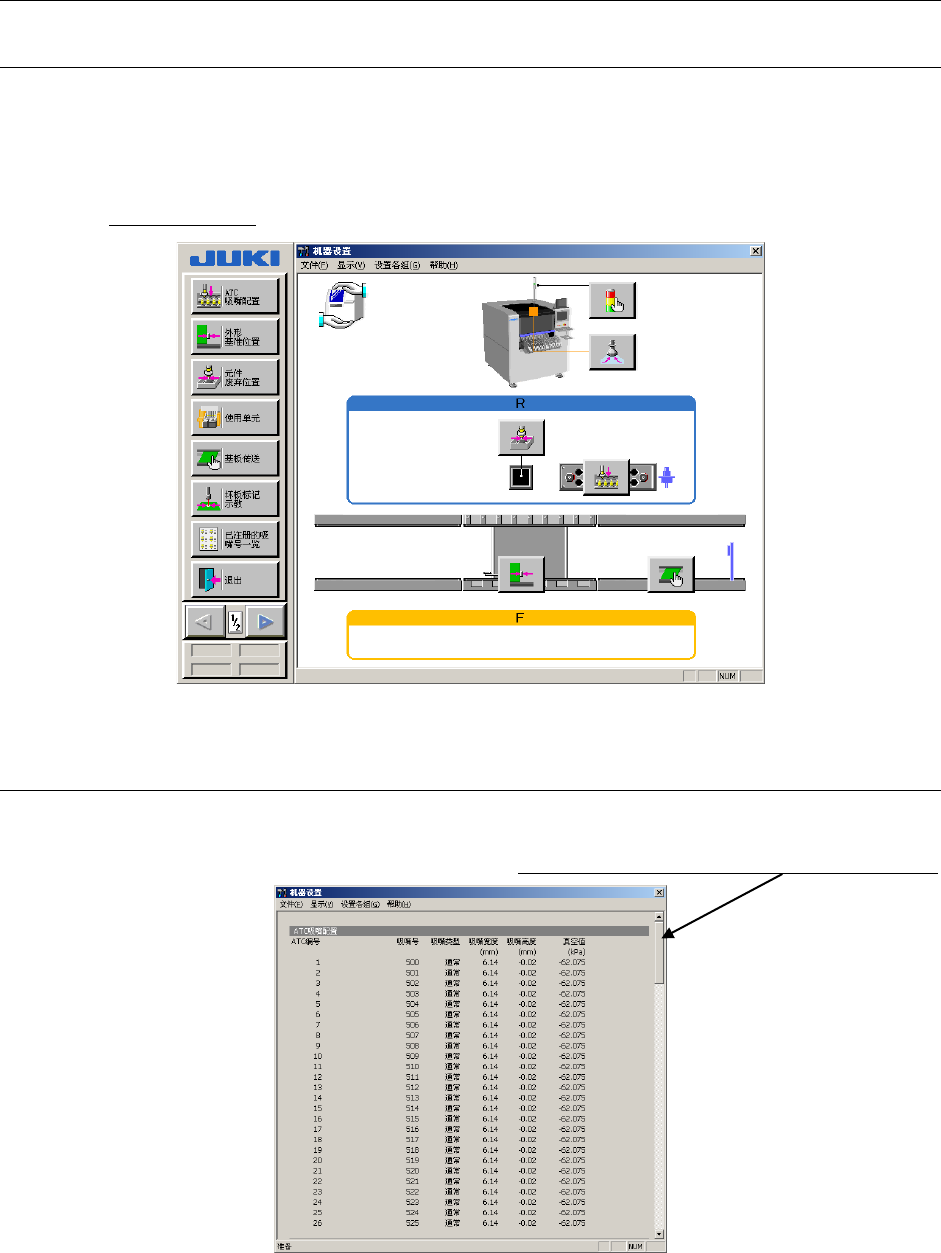

图 4-3-2-1-1 构成图初始画面
4-3-2-2 显示初始画面一览
从菜单上选择设置值一览表后，即可切换为当前值一览画面。可使用方向键、PageUp、
PageDown 键等上下移动滚动条。
移动滚动条，可以察看机器设置的设置情况。
图 4-3-2-2-1 机器设置初始画面（一览显示）
要变更各项目的设置时，请选择菜单栏的“设置各组”进行设置。
4-14
