第 2 章 制作生产程序 2-5-2-6 HOD （手持操作盘）的使用方法 ※ 用“装置选择键”选择“贴片头”后，可选择“ No ”键和“装置名称键” 。 ◆ No 键：示教 Z 、θ时选择。 ※ 用 “装置选择键” 选择摄像机后， 可选择 1POINT 、 2POINT 、 3POINT 及 WINDOW 。 通常使用 1POINT 进行示教。请根据需要选择。 ◆ 2POINT ：指定 2 点，取此 2 点的中央坐标。 ◆ 指定 3 …
第 2 章 制作生产程序
2-5-2-5 标记示教
有关标记示教操作的详情，请参见 2-5-2-11 章。
图 2-5-2-5-1 标记示教
①设置照明
显示当前设置的照明设置。
②信息
显示信息。（例如，「请指向测量框的左上角」等）
③移动按钮
使监视器里的显示框移动。
要测量降噪级别时，可按上下方向按钮进行设置。
要选择标记种类时，可按上下方向按钮进行设置。
④设置照明条件按钮
显示照明条件设置对话框，对照明条件进行设置。
⑤［
CAMERA
］按钮
反转极性（黑白的区別）。
［
FAST
］按钮
在选择此按钮的状态下按移动按钮时，测量框的移动速度会变快。
［
PREV
］按钮
在检测框的示教过程中按此按钮，会返回到测量框的示教操作。
［
NEXT
］按钮
仅仅想重新示教检测框时，按此按钮，会进入到检测框示教操作。
［
CANCEL
］按钮
取消标记示教模式，退出。
［
ENTER
］按钮
对标记示教的各项操作设置，进行确定。
［
镀锡
］按钮 (仅限 JX-100 LED)
选择是否使用镀锡照明。
机器设置的「识别镀锡偏移校正」为有效时，显示此项。
①
②
③
④
⑤
2-120
第 2 章 制作生产程序

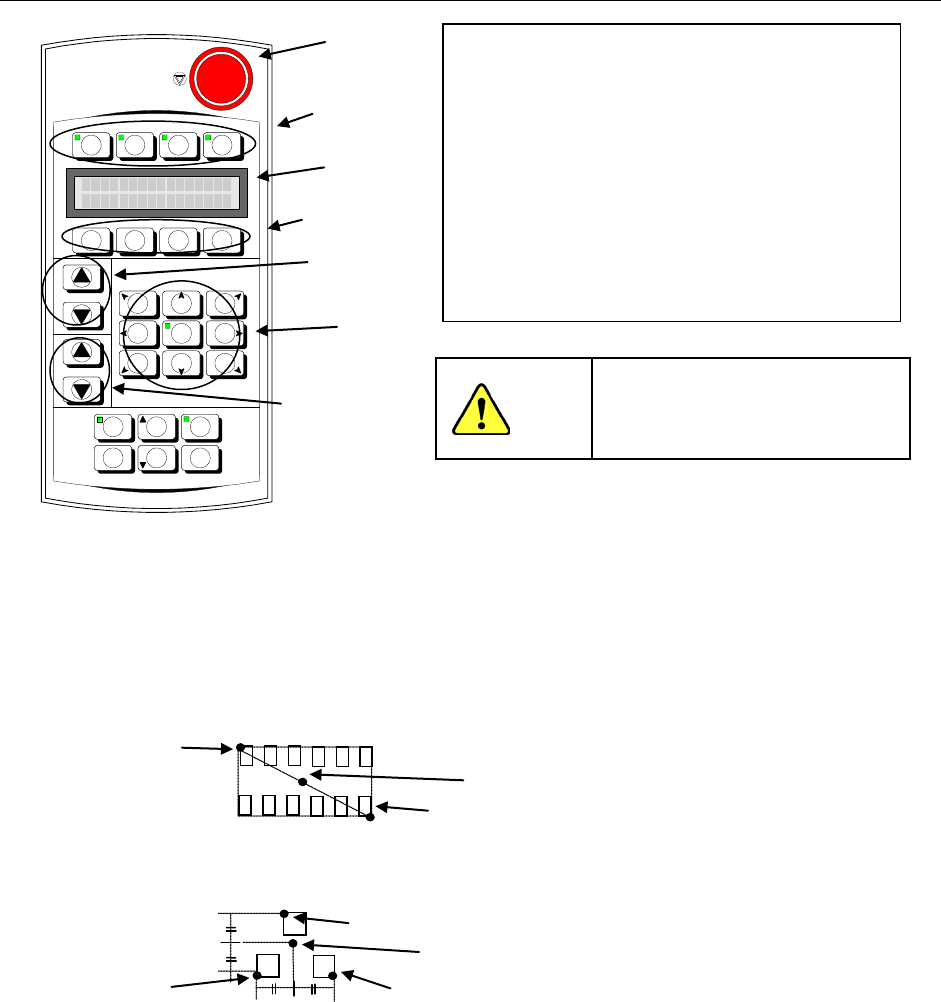

2-5-2-6 HOD（手持操作盘）的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下边
的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用鼠标，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD 上显示子设备。按“功能键”，选择
子设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机的
图像。一边看着监视器，一边操作“移动键”，
调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 1 点
第 3 点
第 2 点
中央的坐标
功能键
2-121
第 2 章 制作生产程序
2-5-2-7 坐标的示教
2-5-2-7-1 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。

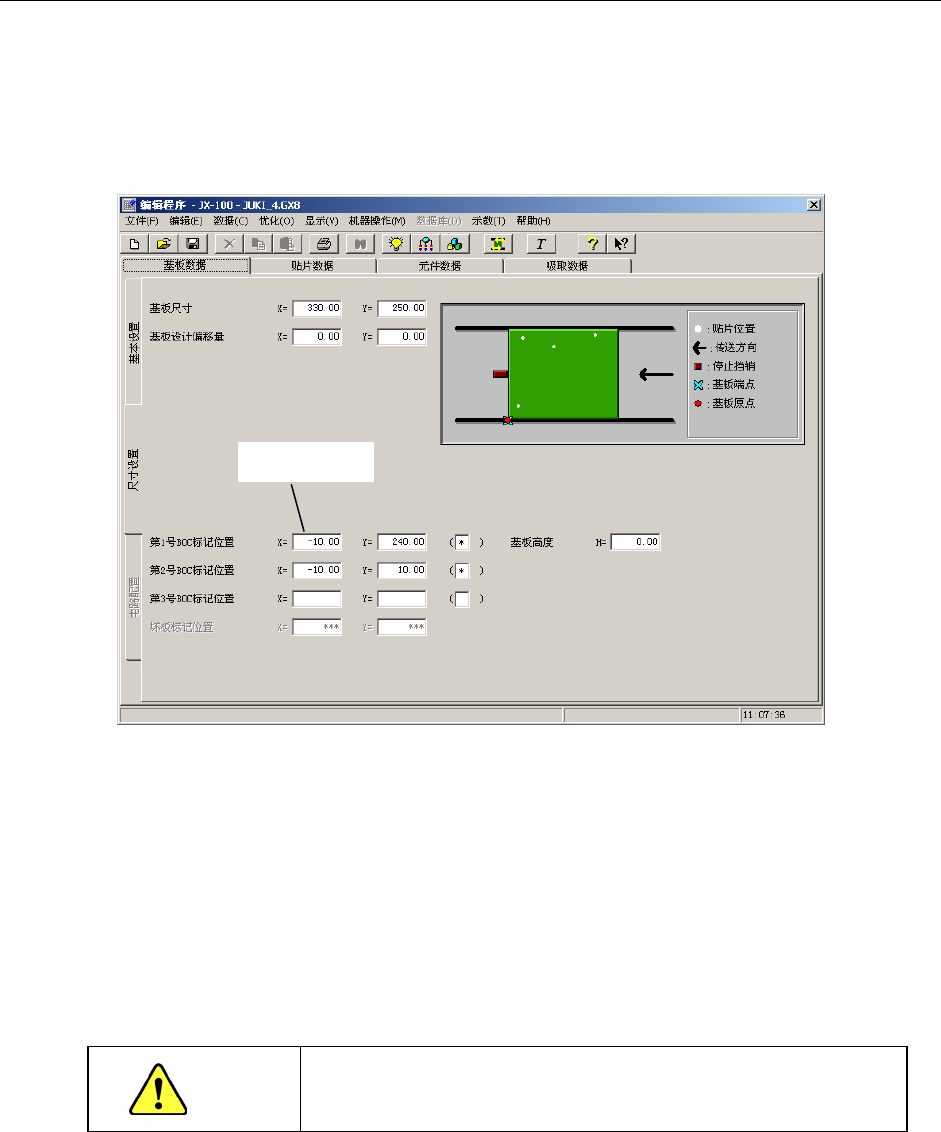

图 2-5-2-7-1-1 坐标示教(1)
※ 当为 XY 轴示教时，只要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输入。
② 请按示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
2-122
