第 3 章 生产 3-3-2 生产信息 显示每 1 张基板的操作节拍、总贴片率、总吸取率、真空值的信息。 (1) 生产信息显示条件 ① 当生产模式为基板生产时。 ② 总贴片率 与总吸取率将在下一次生产时，以 上一次的显示数据为基础累 计计算。 此外，若想进行全新显示，需清除上一次的生产管理信息。 (2) 生产信息显示画面 从菜单栏中单击“窗口” / “生产信息”，显示如下画面。 图 3-3-2- 1 生产信息 3- 26
第 3 章 生产
“前侧”
按下该按钮则将前侧送料器供应装置作为对象显示。
“后侧”
按下该按钮则将后侧送料器供应装置作为对象显示。
“托架”
按下该按钮则将托架供应装置作为对象显示。
● 数据的更新
◆ 生产中(生产运行正在进行)：生产中，不更新数据。若按下各按钮或重新显示画面，则
数据被更新，显示如图 3-3-1-4 所示的吸取率最差顺序。
◆ 生产暂时停止中：数据被自动更新，显示如图 3-3-1-4 所示的吸取率最差顺序。
(4) 生产管理信息的管理
① 清除
生产管理信息可以用菜单栏的“窗口”/“生产管理信息”/“清除”来清除。
② 生产管理信息的保存
退出生产后，可通过执行“文件”中的“保存”、“另存为”，按各文件分别保存生产管理信
息。
此外，退出生产时会出现提示，确认后保存该生产程序，从而保存生产管理信息。
③ 生产管理信息显示的切换
显示生产管理信息的综合、前面、后面、托架时，在画面的下部显示有“综合”、“前面”、
“后面”、“托架”、“清除”的选择按钮。通过点击这些按钮，可以显示、清除各种生产管
理信息。
3-25
第 3 章 生产
3-3-2 生产信息
显示每1张基板的操作节拍、总贴片率、总吸取率、真空值的信息。
(1) 生产信息显示条件
① 当生产模式为基板生产时。
② 总贴片率与总吸取率将在下一次生产时，以上一次的显示数据为基础累计计算。
此外，若想进行全新显示，需清除上一次的生产管理信息。
(2) 生产信息显示画面
从菜单栏中单击“窗口”/“生产信息”，显示如下画面。

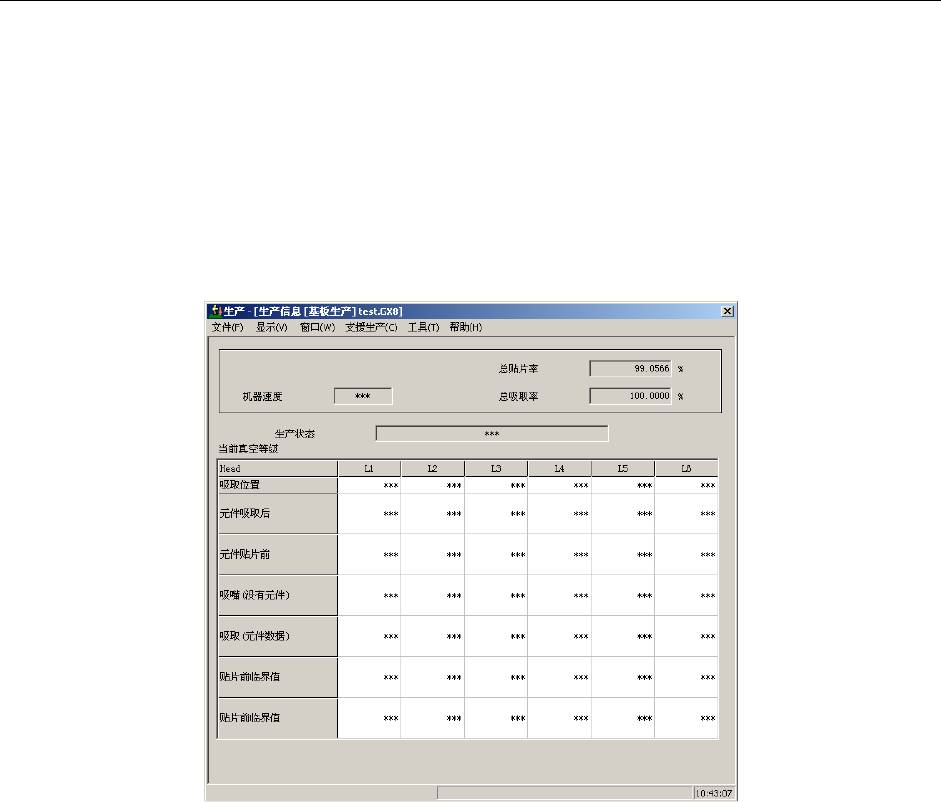

图 3-3-2-1 生产信息
3-26
第 3 章 生产
(3) 生产信息显示项目
No.
项目
内容
1 机器速度（节拍）
表示每 1 张已生产的基板，从基板的夹板完成到基板的夹板
解除的时间。
2 总贴片率 机器整体的实际贴片率。
3 总吸取率 机器整体的吸取率。
4 生产状态
当前的生产状态。
详细情况请参见生产状态画面中的生产状态项目。
5 吸取位置 显示正在吸取元件或正在向吸取位置移动。
6 元件吸取后 显示贴片头在吸取元件后的当前真空水平。
7 元件贴片前 显示贴片头在贴装元件前的当前真空水平。
8 吸嘴(没有元件) 显示贴片头在吸嘴贴片时(无元件)的当前真空水平。
9 吸取(元件数据) 显示贴片头在吸取元件(元件数据)时的当前真空水平。
10 吸取后临界值 在吸取元件时为判定贴片头有无元件的真空压临界值。
11 贴片前临界值 在贴装元件时为判定贴片头有无元件的真空压临界值。
通过点选菜单栏的“窗口”/“生产管理信息”/“清除”，来清除生产信息的总贴片率和总
吸取率。
此外，读入文件时，总贴片率、总吸取率将被清除。
◇
机器的节拍时间在生产运行中、空运行中始终显示。但在空运行中显示的是上一次生产的机
器的节拍时间。
◇
真空水平的值仅在生产运行中显示。
3-27
