第 4 章 其他功能
4-4-10 激光面接触检查
选择激光面接触检查后，会显示图 4-4-4-10-1 的激光面接触检查设置对话框。

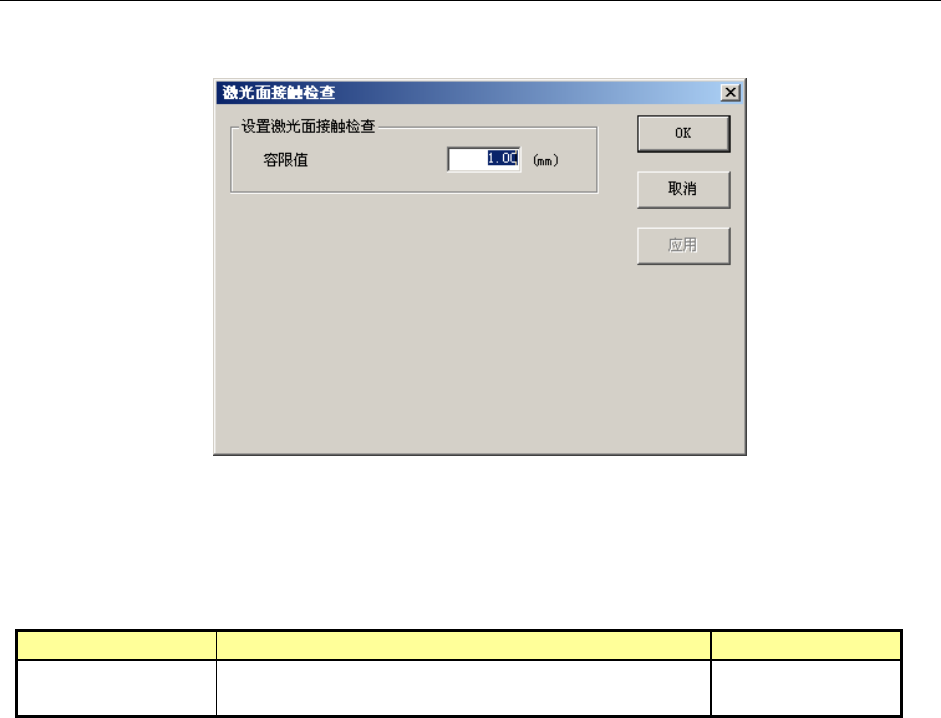

图 4-4-10-1 激光面接触检查对话框
（1）设置激光面接触检查
此功能是为了防止元件接触到激光玻璃表面，在吸取后的激光定心旋转、测量元件之前，进行是否接
触激光面的检查。
可设置激光面接触检查容限值
项目 详细内容 输入范围
激光面接触检查
容限值
对激光面接触检查中，元件与玻璃表面的距离的容限
值进行设置(默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
4-36
第 4 章 其他功能
（2）关于容限值
在激光面接触检查中，以元件吸取点到元件端点的长度为（X、Y），按照以下条件式，预测是否
会接触。
条件式
2/
22
GAPYX ﾚｰｻﾞﾏｰｼﾞﾝ <++
不能满足这个条件式时，可判断为接触激光面，并停止生产。
在这个条件中 X
2
+ Y
2
的平方根表示元件旋转半径(L)。激光 GAP 为 47mm。
[检查容限值]中设置的值，是在判定激光面接触时要考虑的中心偏移而加到元件旋转半径 (L)
里的值。

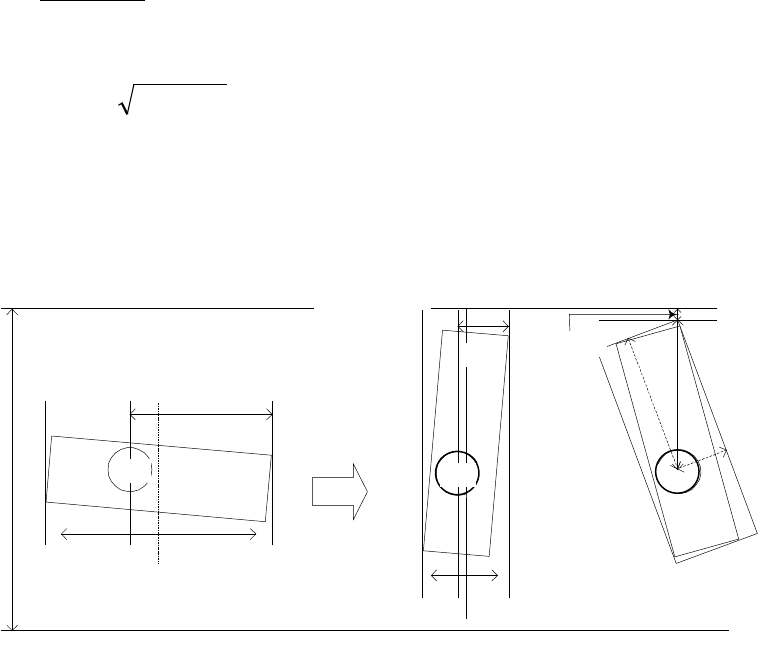

下图显示各项目的关系。
Center
Width
X
Center
Width
Y
レーザ面
レーザ面
LaserGap
ノズル
ノズル
部品
部品
ノズル
L
Y
X
マージン
容限值 < 激光
容限值
元件
吸嘴
元件
吸嘴
激光面
激光面
4-37
第 4 章 其他功能
4-5 机器设置
在机器设置的输入中需要驱动机器时，点击鼠标的右键或按“F9”键，启动弹出菜单。

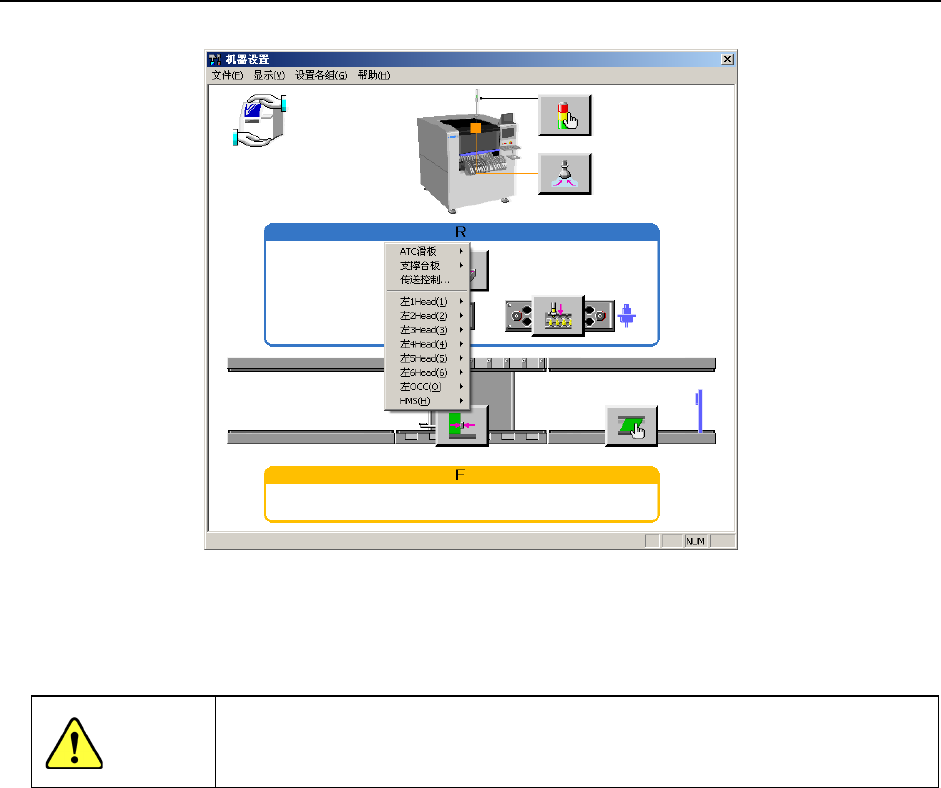

图 4-5-1 机器设置的弹出菜单
启动弹出菜单，与手动控制的贴片头控制菜单一样，可进行设备操作。
从弹出菜单中选择项目后，轴即开始移动。
在选择前，务必确认设备内部没
有人员在操作。另外，为了防止人身伤害，在操作中切勿将手伸入设备内部，
头和脸也不要靠近。
有关操作详细情况，请参见使用说明书“4-6-3 贴片头控制菜单”。
警告
4-38
