1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper Ausgabe 09/2009 10 Beim Doppeltransport: 1 X Schieben Sie die Sensorleiste von den Führungsbolzen. X Lösen Sie den Führu ngsbolzen aus der Ausgabes…
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
9
1.5 Montage
X Docken Sie die BE-Wagen ab, um die Arbeitsposition erreichen zu können.
X Schalten Sie den Bestückautomaten am Hauptschalter aus.
X Öffnen Sie die Schutzhauben.
1

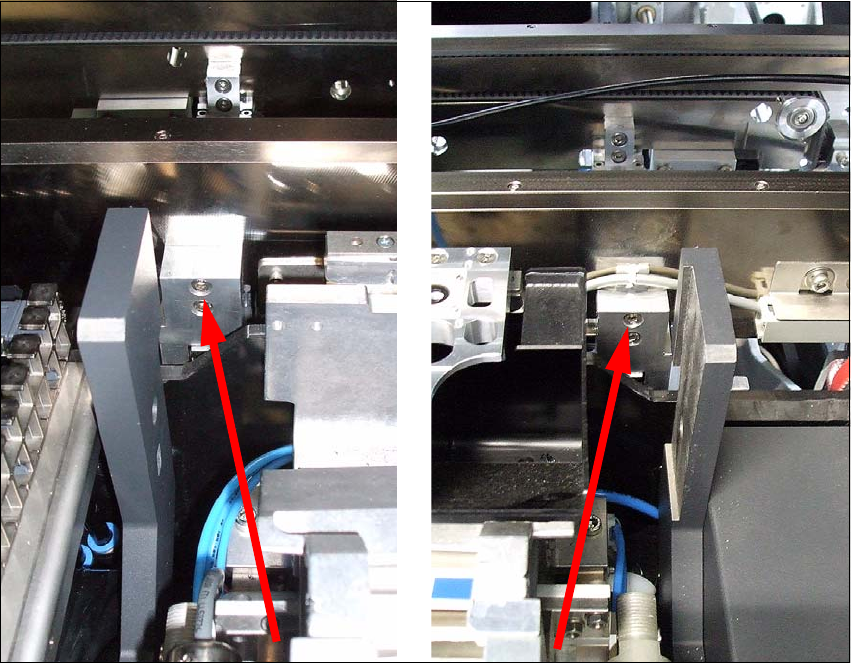

X Lösen Sie die Klemmung, da die Transportwangen während der Montage von der Aussenseite
zugänglich sein müssen.
Bei einem Einfachtransport kann die Seitenwange seitlich vom Führungsbock geschraubt wer-
den.
Einzeltransport
1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
10

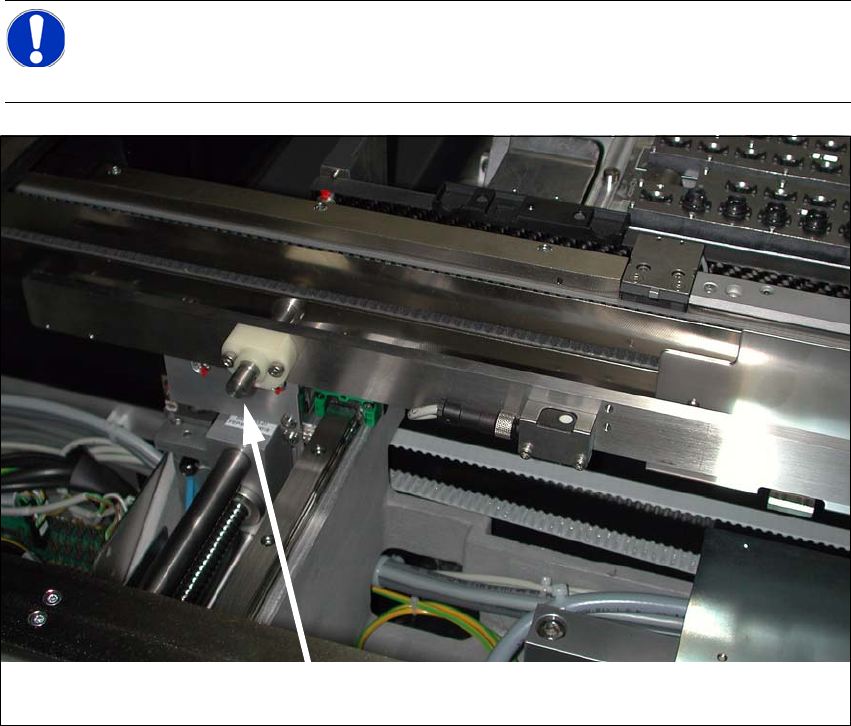

Beim Doppeltransport: 1
X Schieben Sie die Sensorleiste von den Führungsbolzen.
X Lösen Sie den Führungsbolzen aus der Ausgabeseite. Die Schraube befindet sich auf der Aus-
senseite der Transportwange.
1
1
1
HINWEIS:
Die feste Transportwange kann nach Abschluss der Arbeiten über die Software wieder
in Ihre ursprüngliche Position gefahren werden. 1
Bolzen 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
11

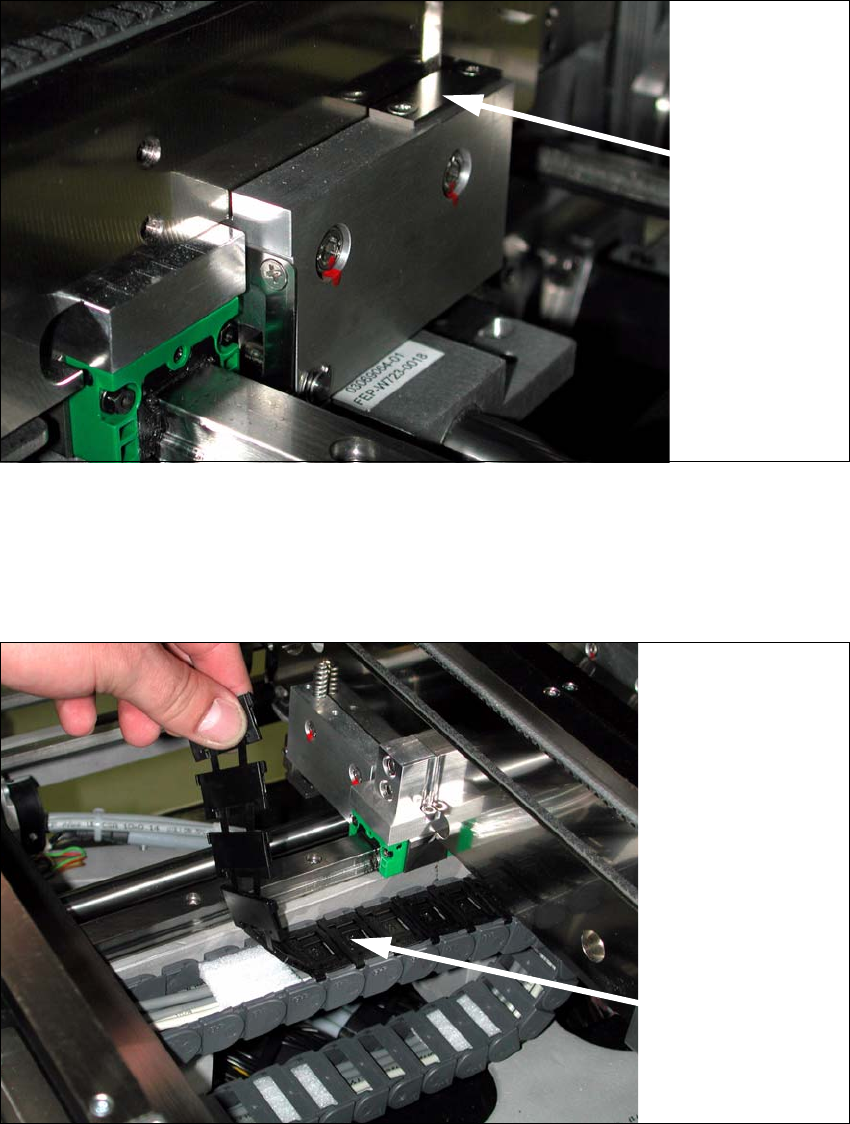

X Lösen Sie mit einem Kreuzschlitzschraubendreher die Klemmung der Transportwangen.
1
X Demontieren Sie die Hubtischplatte von Transportspur 1.
X Entfernen Sie die Abdeckungen über der Transportsteuerung.
X Öffnen Sie die Schleppkette.
1
Klemmung der
Transport-
wangen lösen 1
Schleppkette 1
