Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Ausgabe 09/2009 13 X Montieren Sie zwei ca. 500 mm lange PUN3-Sch läuche an die S topper und schrauben Sie die S topper an die Sensorleiste (Schrau…

1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper

Ausgabe 09/2009

X Nehmen Sie die Blechwinkelleiste (Abdeckung) über dem Kabelkanal ab.

1.5.1 Montage der Stopper auf der Sensorleiste

X Montieren Sie die Stopper in der unteren Position (beide oberen Schraubenlöcher am Halter)

auf die Haltewinkel (M3x8 / 7991 Inbus-Senkkopf).

Abdeckung

Kabelkanal1

Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2

Ausgabe 09/2009

X Montieren Sie zwei ca. 500 mm lange PUN3-Schläuche an die Stopper und schrauben Sie die

Stopper an die Sensorleiste (Schrauben M4x8 / 7380 Inbus-Linsenkopf).

Stopper1

1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper

Ausgabe 09/2009

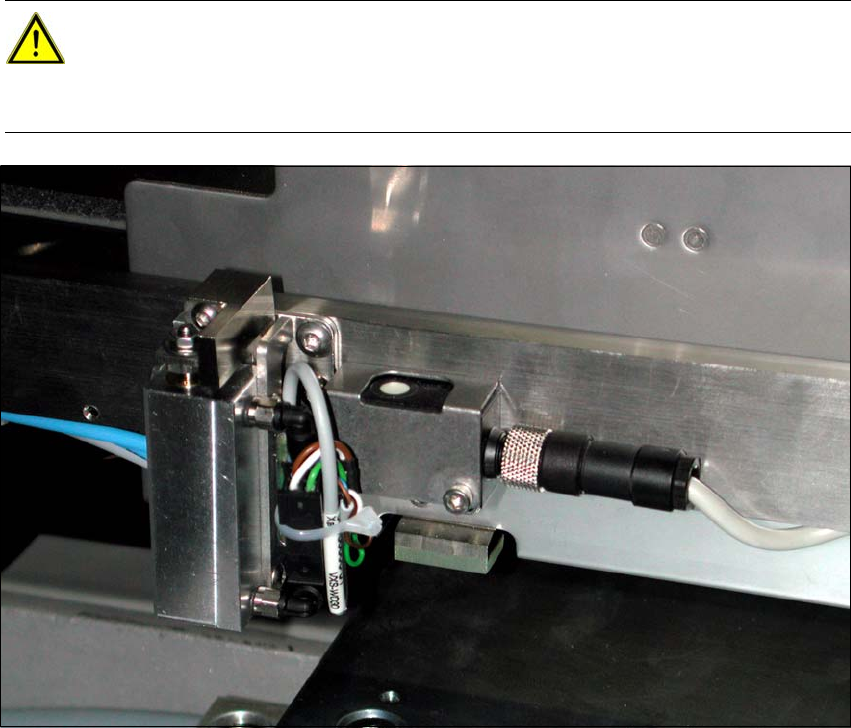

X Stecken Sie die Kabel an den Stopper an. Stellen Sie mit einer Schlaufe am Kabelbinder eine

Zugentlastung her.

X Befestigen Sie die zwei Schläuche und Kabel so an den Klebesockel, daß die Sensorleiste von

0 - 70 mm verstellt werden kann.

VORSICHT:

Es darf zu keinen Knickstellen der Schläuche und sonstigen Quetschstellen im Verstell-

bereich kommen. Ebenso darf im Bestückbereich die Schlauch- und Kabelführung nicht

tiefer als der Stopper sein, da sonst die Gefahr besteht, dass der Hubtisch quetscht. 1
