1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
16
X Ziehen Sie zur Fixierung die Kabelbinder durch freie Schraubenlöcher in der Seitenwange
oder die beiliegenden Kabelschellen.
X Längen Sie die Schläuche ab und stecken Sie diese am Magentventil an.
X Stecken Sie das Kabel und den PUN4 Schlauch am Magnetventil an.
1
HINWEIS:
Beachten Sie hierzu den Pneumatik- und Stromlaufplan. 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
17
Verlegen der Optionskabel 1
X Montieren Sie die Ventilkabel und Pneumatikschläuche incl. Y-Stücken. Diese werden mit in
den Kabelkanal gelegt und durch die Energiekette geführt.
X Verbinden Sie die PUN 4 Schläche im Kabelkanal der Transportwanne mit der Pneumatikver-
sorgungsleitung für den Transport.
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
18

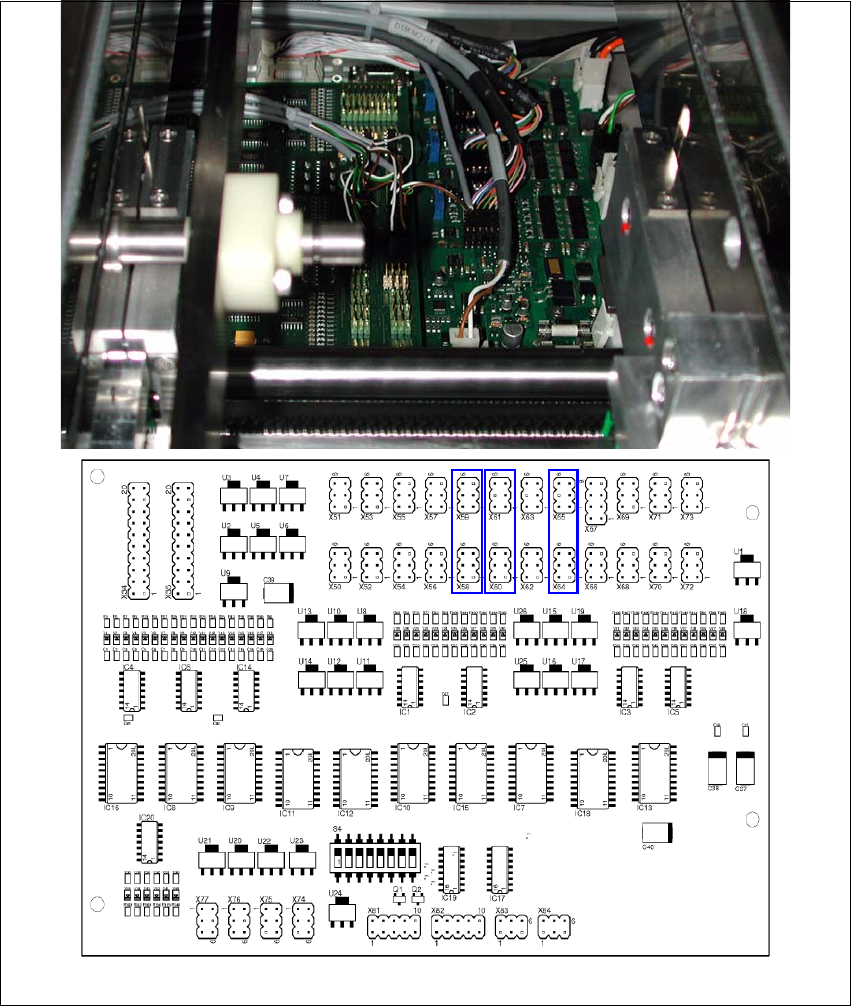

Anschließen der Optionsplatine 1
X Verlegen Sie die Kabel unterhalb der Wanne für die Breitenverstellung zur Transportumsetz-
platine.
X Stecken Sie die Optionssteuerung TSP-400E auf die Transportsteuerung und befestigen Sie
diese mit den beiliegenden 4 Inbusschrauben.. Verlegen Sie die Kabel unterhalb der Wanne
für die Breitenverstellung zur Transportumsetzplatine. Schließen Sie danach die Ventil- und
Stopperkabel nach Stromlaufplan an.
Erweiterungskarte fuer Optionen TSP-400E [03057342-xx] 1
