1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper Ausgabe 09/2009 12 X Nehmen Sie die Blechwinkelleiste (Abdeckung) über dem Kabelkana l ab. 1 1.5.1 Mont age der Stopper auf der Sensorleiste X Mont…
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
11
X Lösen Sie mit einem Kreuzschlitzschraubendreher die Klemmung der Transportwangen.
1
X Demontieren Sie die Hubtischplatte von Transportspur 1.
X Entfernen Sie die Abdeckungen über der Transportsteuerung.
X Öffnen Sie die Schleppkette.
1
Klemmung der
Transport-
wangen lösen 1
Schleppkette 1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
12
X Nehmen Sie die Blechwinkelleiste (Abdeckung) über dem Kabelkanal ab.
1
1.5.1 Montage der Stopper auf der Sensorleiste
X Montieren Sie die Stopper in der unteren Position (beide oberen Schraubenlöcher am Halter)
auf die Haltewinkel (M3x8 / 7991 Inbus-Senkkopf).
Abdeckung
Kabelkanal1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
13

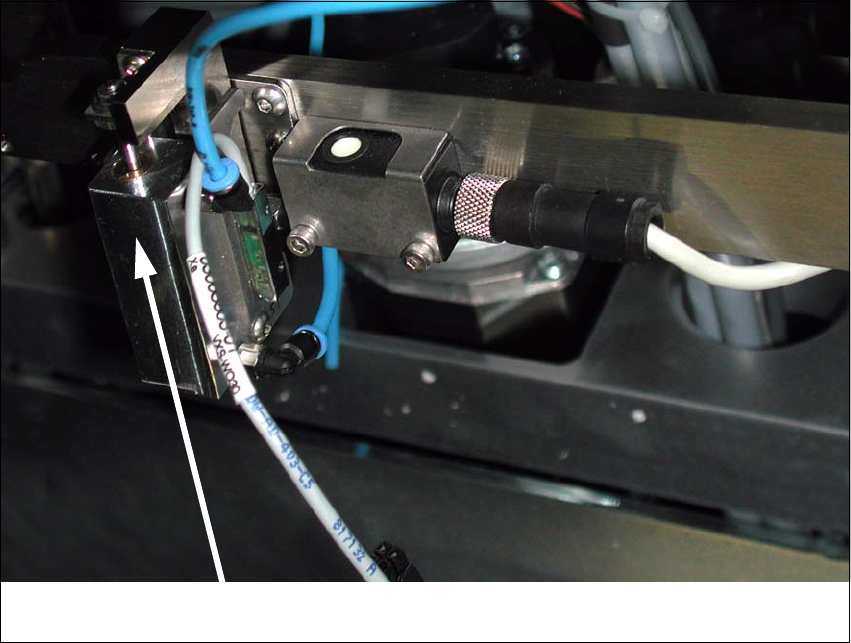

X Montieren Sie zwei ca. 500 mm lange PUN3-Schläuche an die Stopper und schrauben Sie die
Stopper an die Sensorleiste (Schrauben M4x8 / 7380 Inbus-Linsenkopf).
1
Stopper1
