Zum Festschrauben des Stoppers im Bestückbereich: 1
X Aktivieren Sie den Klinkenstopper über die EA-Funktionen an der Station.
X Aktivieren Sie den Optionalen Stopper über die EA-Funktionen an der Station.
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
30
X Legen Sie eine Leiterplatte in die Transportspur.
Die LP muss bei beiden Stopperpositionen (Klinken- und Optionalen Stopper) möglichst die glei-
che Position haben, so dass das Bestücknest sicher gefunden wird. 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
31
1

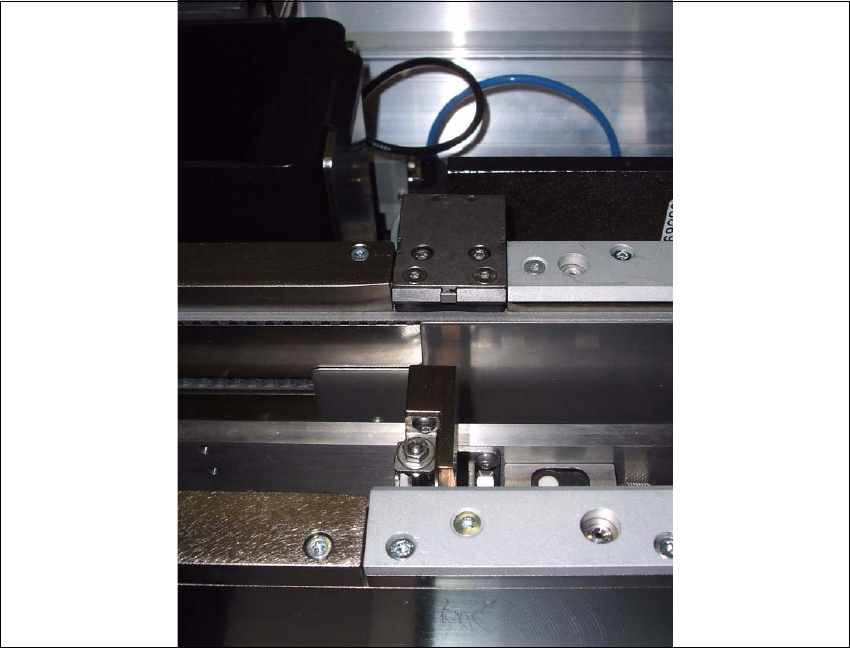

X Lösen Sie gegebenfalls den Optionalen Stopper und verstellen Sie Ihn so, dass er an der Lei-
terplatte anliegt.
1
