1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
24
1.5.4 Pneumatikverteilung optionaler Stopper
Stopper
einfahren
AB
ausfahren
Stopper
einfahren
BB
ausfahren
Ventil
BB
B
A
Ventil
AB
B
A
PUN 3 6x50mm nach Einbau kürzen
PUN 4 L=200
PUN 4 L=300
PUN 6 zum Ventil BV
PUN 6 Stopfen
PUN 6 L=150 mm
6
6
6
6
4
4
4
4
4
6
6
6
PUN 4
L=1600
Energiekette
Ventil
EB
B
A
Stopper
einfahren
EB
ausfahren
PUN 4 L=1000
Doppeltransport Verstelleinheiten
Einfachtransport Stopfen
Pneumatikversorgung
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
25
1.5.5 Montage abschließen
X Schließen Sie den Kabelschlepp.
X Montieren Sie die Abdeckungen an der Transportwange.
X Montieren Sie die Klemmung der Transportwangen (bei Doppeltransport kann die feste Trans-
portwange über die Software wieder in Ihre ursprüngliche Position gefahren werden).
X Schieben Sie die Sensorleiste wieder auf.
1
X Entfernen Sie alle Werkzeuge und Materialien aus dem Innenraum der Maschine
1
X Schalten Sie den Bestückautomaten am Hauptschalter ein.
X Docken Sie den BE-Wagen an.
X Melden Sie sich als Service an.
1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
26
1.6 Inbetriebnahme des Stoppers
X Prüfen Sie, ob die Pneumatikschläuche am optionalen Stopper richtig angeschlossen sind.
Nach dem Einschalten der Maschine muss der Stopper unten sein. Sie können dieses in den
EA-Funktionen überprüfen. Hier muss der Sensor "Stopper unten" aktiv sein. Bei ausge-
fahrenem Stopper ist die Anzeige aus.

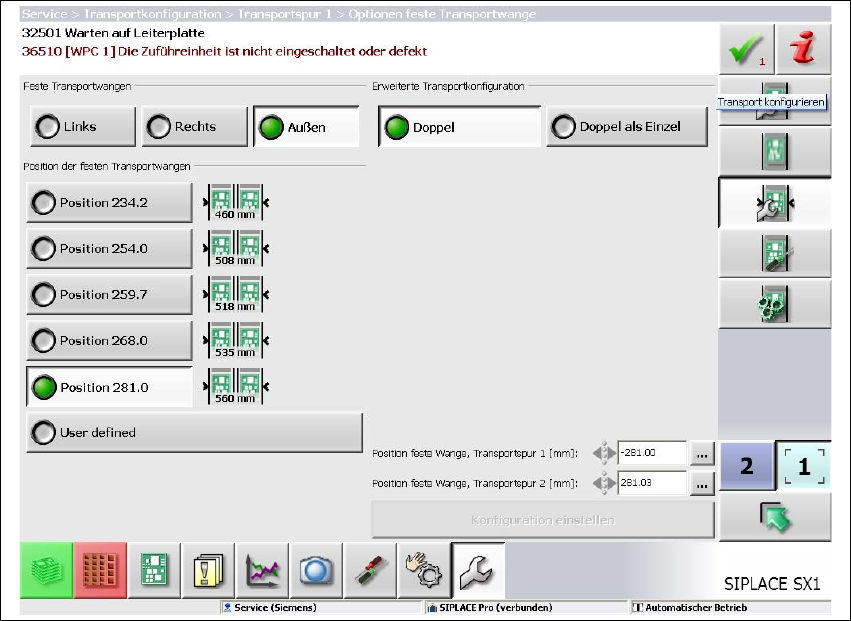

X Wechseln Sie in die Ansicht "Service / Transportkonfiguration / Transportspur". Dort ist die ak-
tuell ausgewählte Position der festen Transportwange angezeigt. Wählen Sie eine der anderen
Positionen aus. Anschließend stellen Sie die feste Wange wieder auf den ursprünglichen Wert.
1
