Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Ausgabe 09/2009 27 X Konfigurieren Sie den S topper in der Einstellung Service / Maschinenkonfiguration / T ransport- konfiguration.
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
26
1.6 Inbetriebnahme des Stoppers
X Prüfen Sie, ob die Pneumatikschläuche am optionalen Stopper richtig angeschlossen sind.
Nach dem Einschalten der Maschine muss der Stopper unten sein. Sie können dieses in den
EA-Funktionen überprüfen. Hier muss der Sensor "Stopper unten" aktiv sein. Bei ausge-
fahrenem Stopper ist die Anzeige aus.

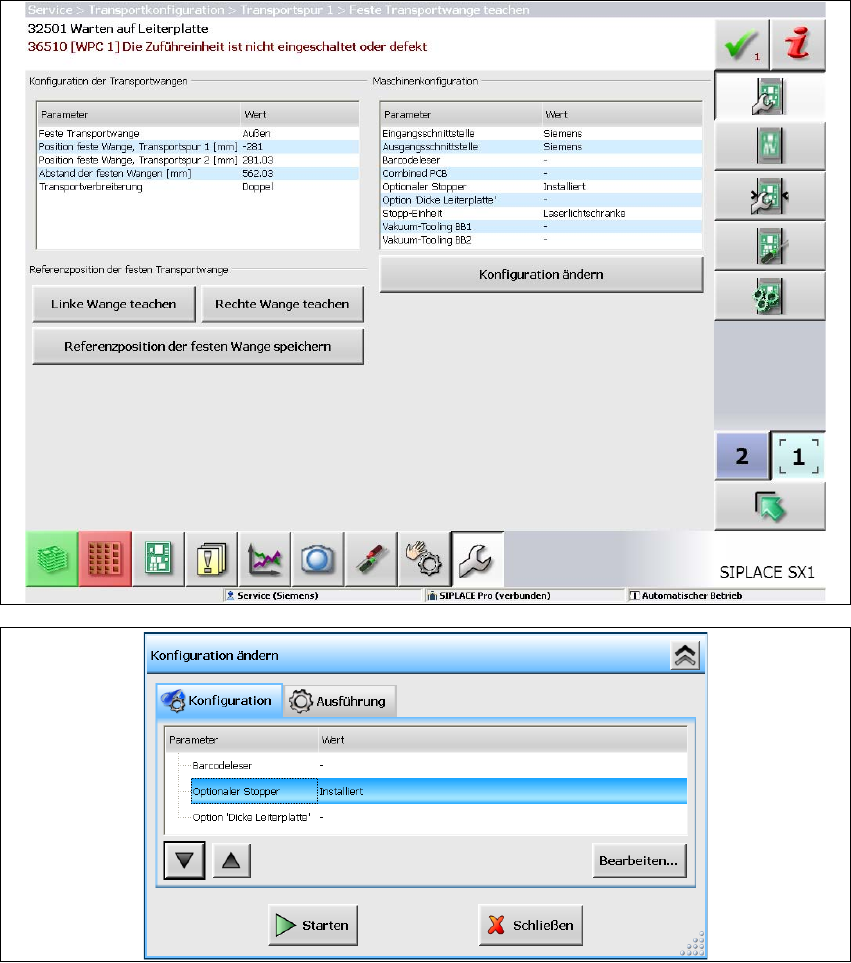

X Wechseln Sie in die Ansicht "Service / Transportkonfiguration / Transportspur". Dort ist die ak-
tuell ausgewählte Position der festen Transportwange angezeigt. Wählen Sie eine der anderen
Positionen aus. Anschließend stellen Sie die feste Wange wieder auf den ursprünglichen Wert.
1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
27
X Konfigurieren Sie den Stopper in der Einstellung Service / Maschinenkonfiguration / Transport-
konfiguration.
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
28
1
1
