1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper Ausgabe 09/2009 16 X Ziehen Sie zur Fixierung die Kabelbinder durch freie Sch raubenlöcher in der Seitenwan ge oder die beiliegenden Kabelschellen.…
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
15
Montage der Magnetventile auf der Transportwange 1
X Befestigen Sie die Ventile mit den Halteklammern mit Hilfe von doppelseitigem Klebeband an
der Seitenwange.
1
Mitte Ventil Eingabeband 1040 mm vom Stopper Ausgabeband 1
Mitte Ventil Bestückbereich 210 mm vom Stopper Ausgabeband 1
Mitte Ventil Ausgabeband 100 mm vom Stopper Ausgabeband 1
1
X Verlegen Sie die Schläuche vom Stopper zu den Magnetventilen so, daß diese nirgends ge-
quetscht werden.
Magnetventile1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
16

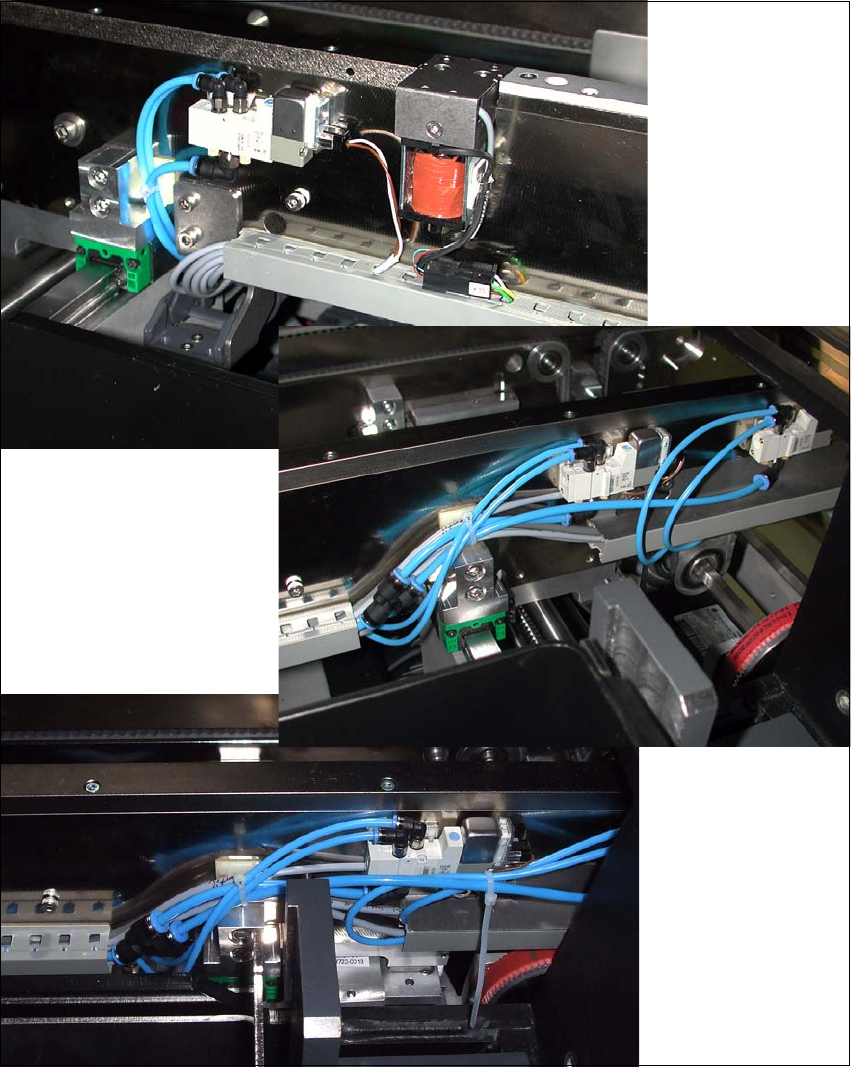

X Ziehen Sie zur Fixierung die Kabelbinder durch freie Schraubenlöcher in der Seitenwange
oder die beiliegenden Kabelschellen.
X Längen Sie die Schläuche ab und stecken Sie diese am Magentventil an.
X Stecken Sie das Kabel und den PUN4 Schlauch am Magnetventil an.
1
HINWEIS:
Beachten Sie hierzu den Pneumatik- und Stromlaufplan. 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
17
Verlegen der Optionskabel 1
X Montieren Sie die Ventilkabel und Pneumatikschläuche incl. Y-Stücken. Diese werden mit in
den Kabelkanal gelegt und durch die Energiekette geführt.
X Verbinden Sie die PUN 4 Schläche im Kabelkanal der Transportwanne mit der Pneumatikver-
sorgungsleitung für den Transport.
