1.5.3 Pneumatikplan
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
23
1.5.3.1 Stückliste
1
Anzahl Bezeichnung Artikelnummer Verwendung
6
Schlauch PUN 3 l=500mm 03053429-xx Stopper - Ventil
(kürzen nach Bedarf)
1 Schlauch PUN 4 l=1600mm 03038630-xx zum Y-Stück BB
1 Schlauch PUN 4 l=1000mm 03038630-xx zum Ventil EB
1 Schlauch PUN 4 l=300mm 03038630-xx Y-Stück - Ventil AB
1 Schlauch PUN 4 l=200mm 03038630-xx Y-Stück - Ventil BB
2 Schlauch PUN 6 l=150mm 03038629-xx Y-Stück - Y-Stück Zuleitung
1 Y-Stück 6 auf 6 Verteilung Zuleitung
1 Y-Stück 6 auf 4 Verteilung EB - BB/AB
1 Y-Stück 4 auf 4 Verteilung BB - AB
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
24

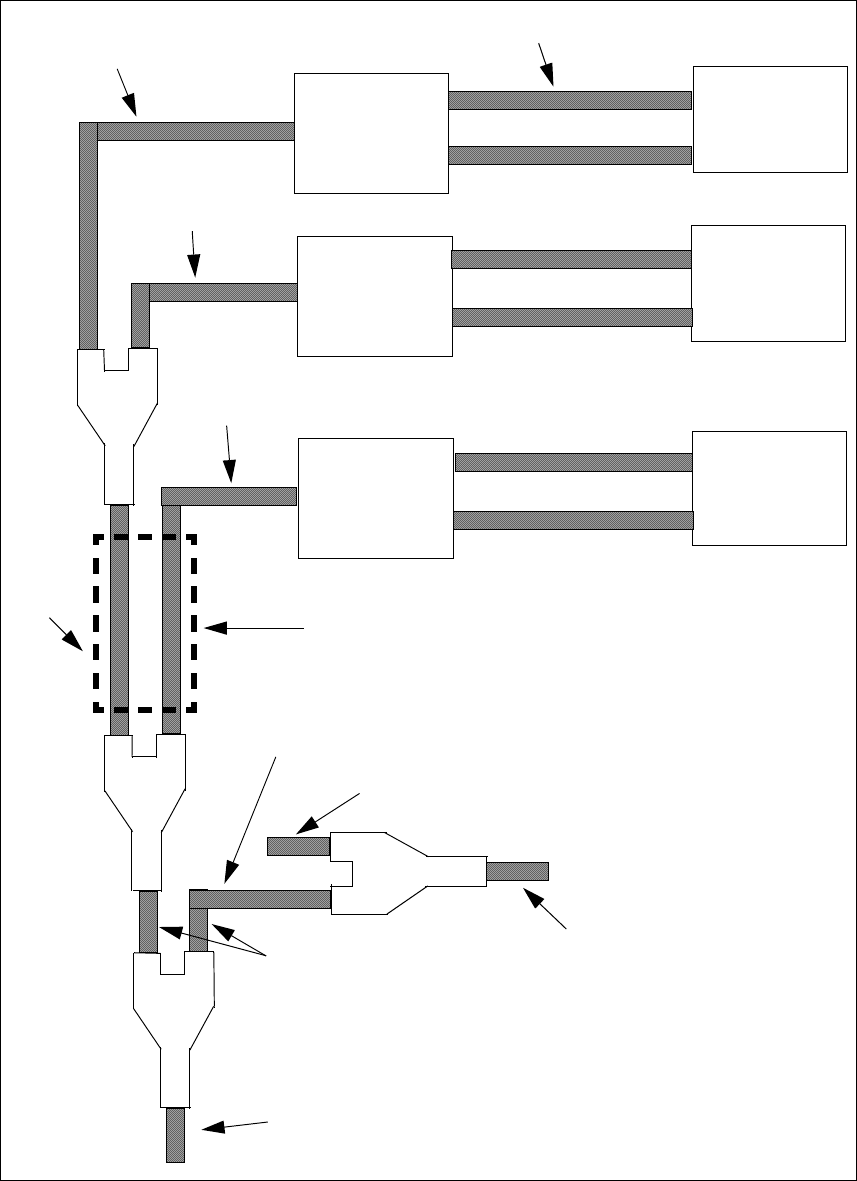

1.5.4 Pneumatikverteilung optionaler Stopper
Stopper
einfahren
AB
ausfahren
Stopper
einfahren
BB
ausfahren
Ventil
BB
B
A
Ventil
AB
B
A
PUN 3 6x50mm nach Einbau kürzen
PUN 4 L=200
PUN 4 L=300
PUN 6 zum Ventil BV
PUN 6 Stopfen
PUN 6 L=150 mm
6
6
6
6
4
4
4
4
4
6
6
6
PUN 4
L=1600
Energiekette
Ventil
EB
B
A
Stopper
einfahren
EB
ausfahren
PUN 4 L=1000
Doppeltransport Verstelleinheiten
Einfachtransport Stopfen
Pneumatikversorgung
