Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Ausgabe 09/2009 31 1 X Lösen Sie gegeben falls den Optionalen S topper und vers tellen Sie Ihn so, dass er an de r Lei- terplatte anliegt. 1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
30
X Legen Sie eine Leiterplatte in die Transportspur.
Die LP muss bei beiden Stopperpositionen (Klinken- und Optionalen Stopper) möglichst die glei-
che Position haben, so dass das Bestücknest sicher gefunden wird. 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
31
1
X Lösen Sie gegebenfalls den Optionalen Stopper und verstellen Sie Ihn so, dass er an der Lei-
terplatte anliegt.
1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
32

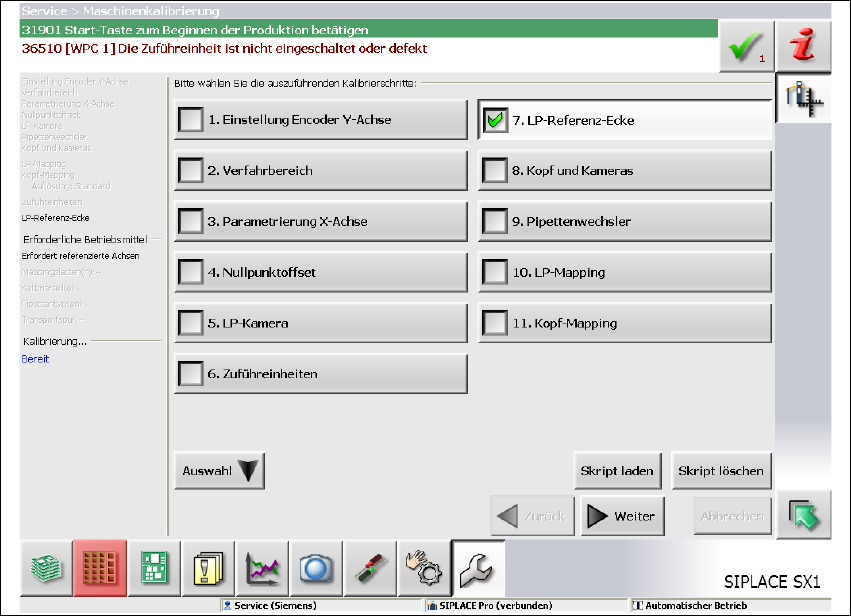

X Kallibrieren Sie die Referenzecke des LP-Transportes.
1
X Montieren Sie alle Abdeckungen.
1
