Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Ausgabe 09/2009 11 X Lösen Sie mit einem Kreu zschlitzschraubendreher die Klemmung der T ransportwangen. 1 X Demontieren Sie die Hubtisch platte vo…
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
10
Beim Doppeltransport: 1
X Schieben Sie die Sensorleiste von den Führungsbolzen.
X Lösen Sie den Führungsbolzen aus der Ausgabeseite. Die Schraube befindet sich auf der Aus-
senseite der Transportwange.
1
1
1
HINWEIS:
Die feste Transportwange kann nach Abschluss der Arbeiten über die Software wieder
in Ihre ursprüngliche Position gefahren werden. 1
Bolzen 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
11
X Lösen Sie mit einem Kreuzschlitzschraubendreher die Klemmung der Transportwangen.
1
X Demontieren Sie die Hubtischplatte von Transportspur 1.
X Entfernen Sie die Abdeckungen über der Transportsteuerung.
X Öffnen Sie die Schleppkette.
1
Klemmung der
Transport-
wangen lösen 1
Schleppkette 1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
12

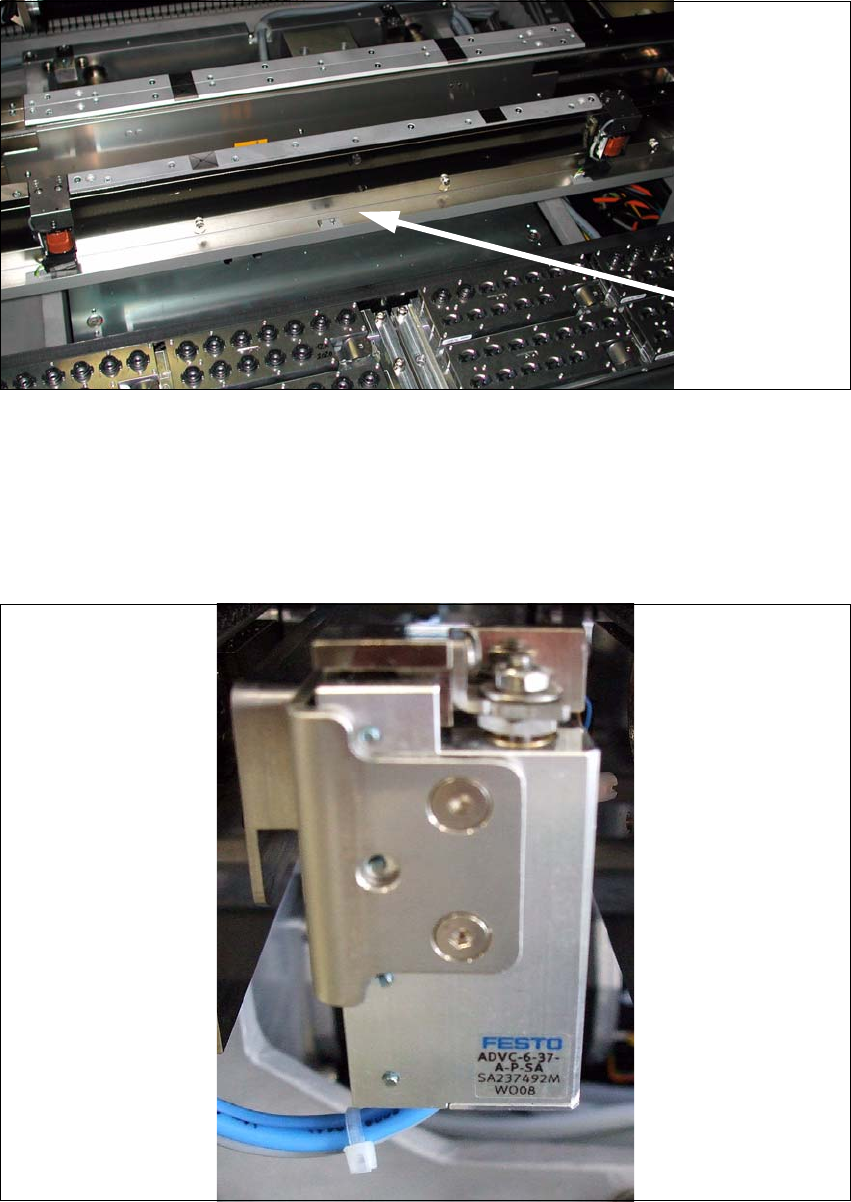

X Nehmen Sie die Blechwinkelleiste (Abdeckung) über dem Kabelkanal ab.
1
1.5.1 Montage der Stopper auf der Sensorleiste
X Montieren Sie die Stopper in der unteren Position (beide oberen Schraubenlöcher am Halter)
auf die Haltewinkel (M3x8 / 7991 Inbus-Senkkopf).
Abdeckung
Kabelkanal1
