1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper Ausgabe 09/2009 14 X S tecken Sie die Kabel an den S topper an. S telle n Sie mit einer Schlaufe am Kabelbind er eine Zugentlastung her . X Befesti…
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
13
X Montieren Sie zwei ca. 500 mm lange PUN3-Schläuche an die Stopper und schrauben Sie die
Stopper an die Sensorleiste (Schrauben M4x8 / 7380 Inbus-Linsenkopf).
1
Stopper1
1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 Optionaler Stopper
Ausgabe 09/2009
14
X Stecken Sie die Kabel an den Stopper an. Stellen Sie mit einer Schlaufe am Kabelbinder eine
Zugentlastung her.
X Befestigen Sie die zwei Schläuche und Kabel so an den Klebesockel, daß die Sensorleiste von
0 - 70 mm verstellt werden kann.
1
1
VORSICHT:
Es darf zu keinen Knickstellen der Schläuche und sonstigen Quetschstellen im Verstell-
bereich kommen. Ebenso darf im Bestückbereich die Schlauch- und Kabelführung nicht
tiefer als der Stopper sein, da sonst die Gefahr besteht, dass der Hubtisch quetscht. 1
Optionaler Stopper 1 Montageanleitung Optionaler Stopper SIPLACE SX1/SX2
Ausgabe 09/2009
15

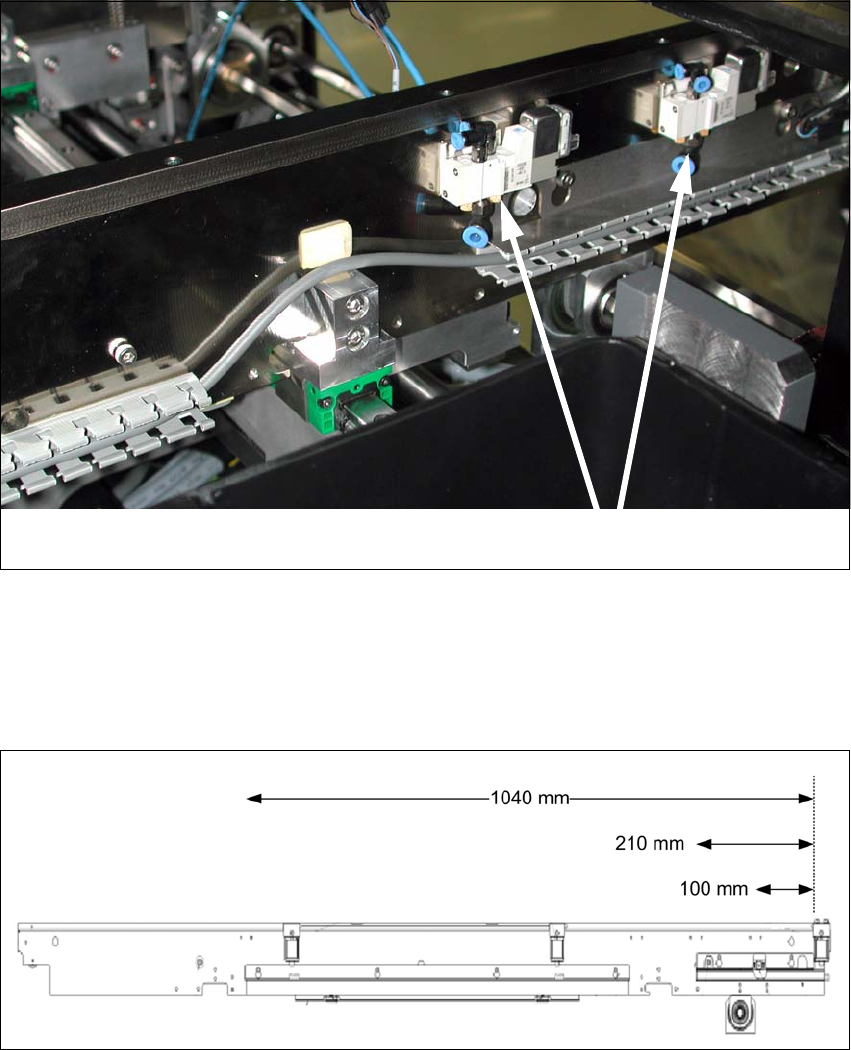

Montage der Magnetventile auf der Transportwange 1
X Befestigen Sie die Ventile mit den Halteklammern mit Hilfe von doppelseitigem Klebeband an
der Seitenwange.
1
Mitte Ventil Eingabeband 1040 mm vom Stopper Ausgabeband 1
Mitte Ventil Bestückbereich 210 mm vom Stopper Ausgabeband 1
Mitte Ventil Ausgabeband 100 mm vom Stopper Ausgabeband 1
1
X Verlegen Sie die Schläuche vom Stopper zu den Magnetventilen so, daß diese nirgends ge-
quetscht werden.
Magnetventile1
