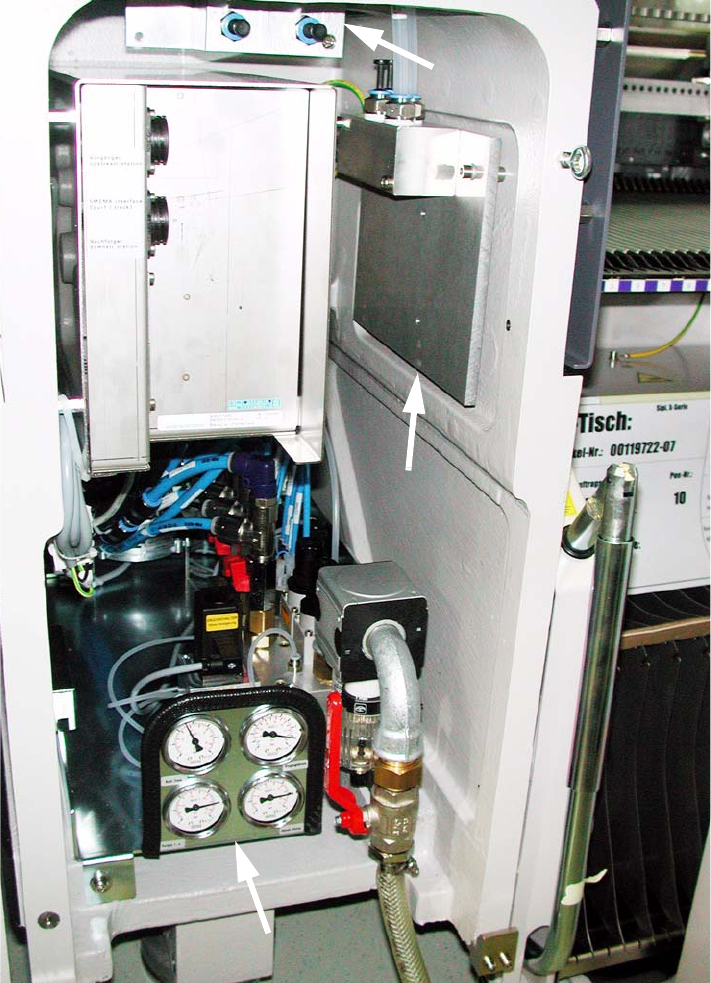

Abb. 1.7.1 Pneumatikeinheit (im Ausgangszustand)
(1) Portalverteiler (oben)
(2) Platte für Vakuum-Verteilerblock (seitl.)
(3) Pneumatikeinheit (unten)
1
1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
13
1.7.1 Portalverteiler anschließen
1
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
: Schalten
Sie d
en Bestückautomat aus und trennen Sie ihn vom Netz.
: Öffnen Sie die Tür der Druckluftversorgung
(hier befinden sich die Anschlüsse für Portal 3 und 4)

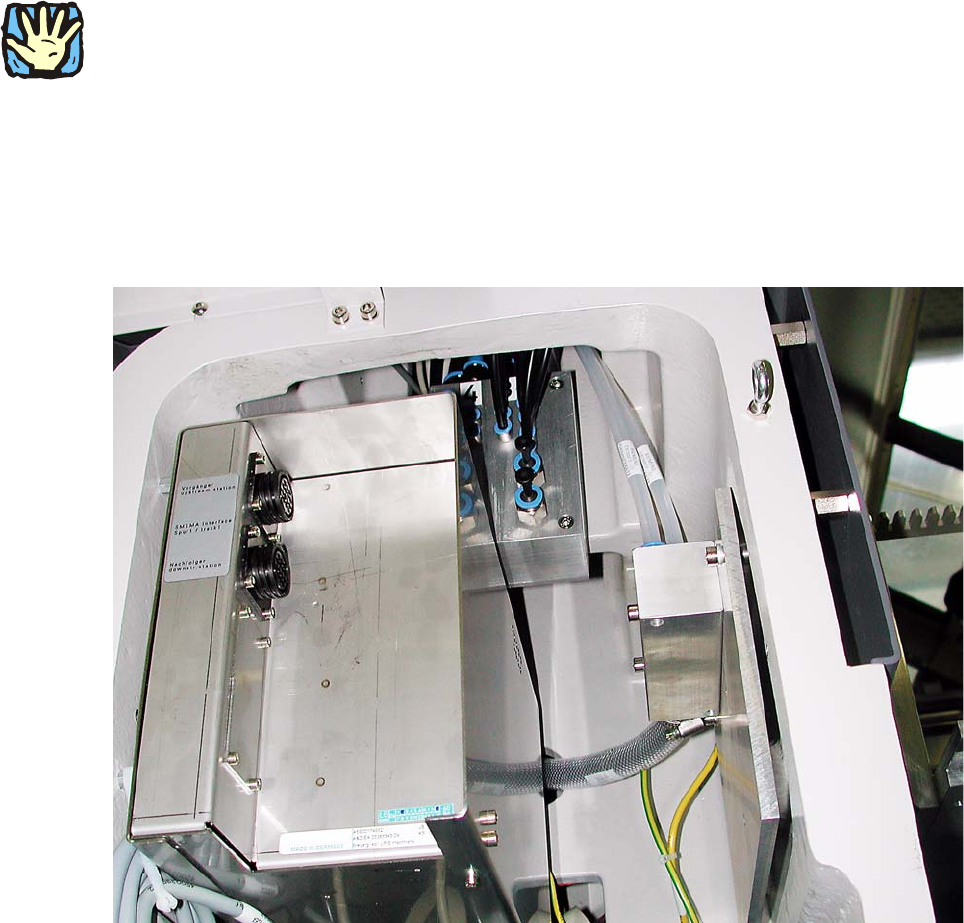

Abb. 1.7.2 Portalverteiler Pneumatikseite (mit Blindstopfen Portal 3+4, Ausgangszustand)
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
14
: Offnen Sie die Tür der Stromversorgung
(hier befinden sich die Anschlüsse für Portal 1 und 2)

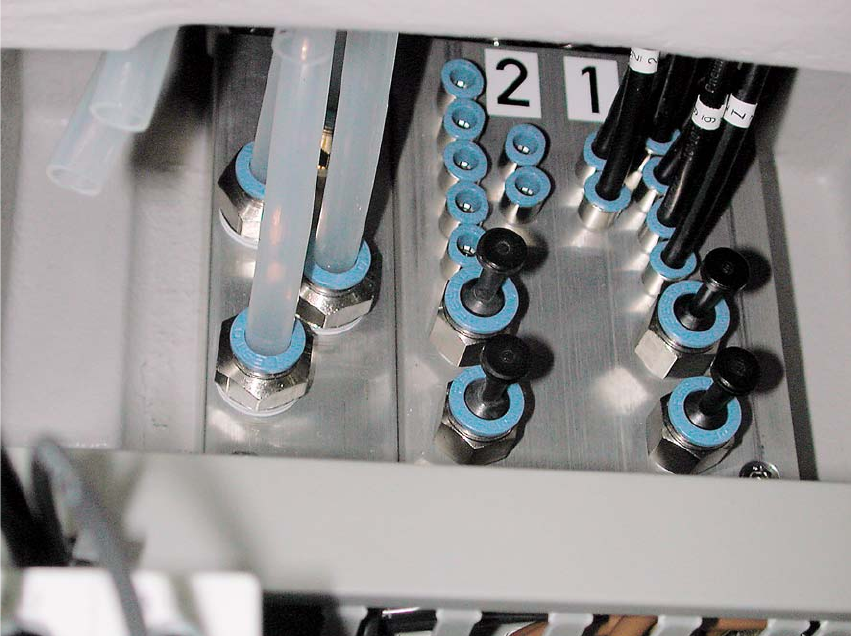

Abb. 1.7.3 Portalverteiler Stromversorgungsseite (mit Blindstopfen Portal 1+2 Ausgangszustand)
: Schließen Sie den Druckluft-Hauptabsperrhahn.
: Schließen Sie den Absperrhahn für den Bestückautomaten.
: Warten Sie, bis der Druck abgebaut ist.
