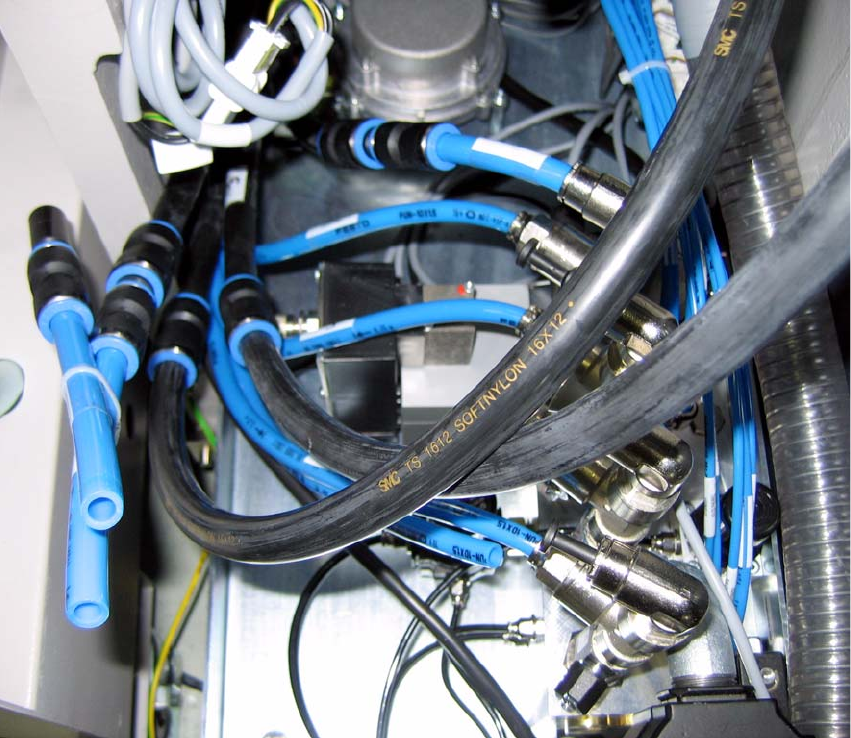

Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 19 Abb . 1.7.9 V akuumschläuche vom V aku um-V er teilerbloc k zu den P or talschläuchen (Beispiel für 2 P or tal Bestüc kautomat) : S tecken Sie die (schwarzen) V aku…
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
18

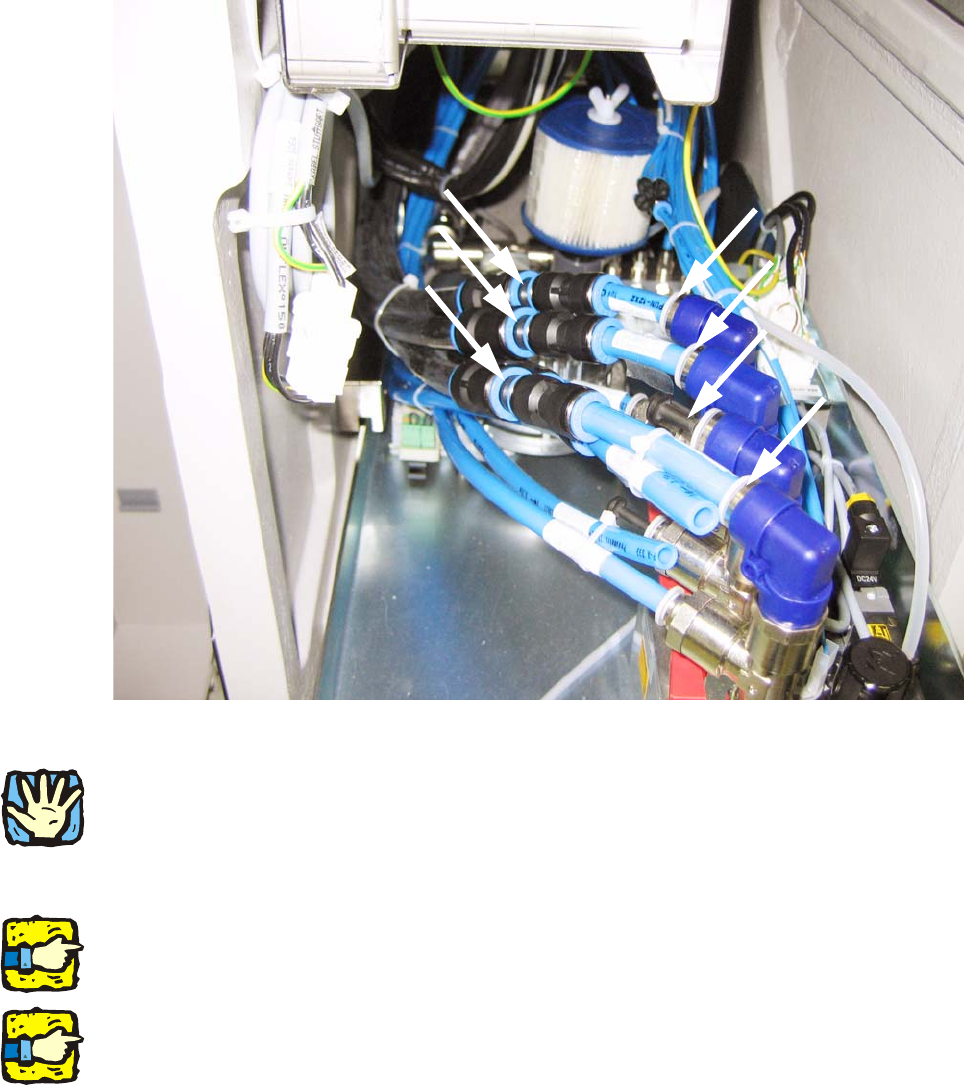

Abb. 1.7.8 Pneumatikeinheit mit Druckanschlüssen(Anschüsse im Ausgangszustand) Durch verschiedene Versionen
der Pneumatikeinheit kann es hier zu kleinen optischen Unterschieden hinsichtlich der Pneumatikeinheit kommen.
1
Ein Portal mit Twin Head kann nicht umgerüstet werden. Lassen Sie die Portalschläuche für das
entsprechende Portal an der Pneumatikeinheit angeschlossen.
: Ziehen Sie die Pneumatikeinheit heraus.
1
Wie man hier sehen kann wird dieser Bestückautomat mit 3 Portalen betrieben (bei einem
Druckluft-Anschluss ist anstelle eines Druckschlauches ein Blindstopfen).
1
Solten Sie irgendwann einmal auf Druckluft zurückrüsten, müssen Sie die Schläuche entspre-
chend ihrer Beschriftung verbinden (siehe Abb. 1.7.8).
: Drücken Sie die blauen Ringe und entfernen Sie die Reduzierstücke zwischen Pneumatikein-
heit (am oberen Anschluss) und Portalschlauch (bewahren Sie die Reduzierstücke für spätere
Umrüstungen z.B. auf Twin Head auf).
: Drücken Sie Blindstopfen (03015210-, Stopfen QSC-12H) in die offenen Winkel-Steckverbin-
dungen (siehe Abb. 1.7.10) der Pneumatikeinheit.
Portal 1
Portal 4
Portal 3
Portal 2
Reduzierstücke
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
20

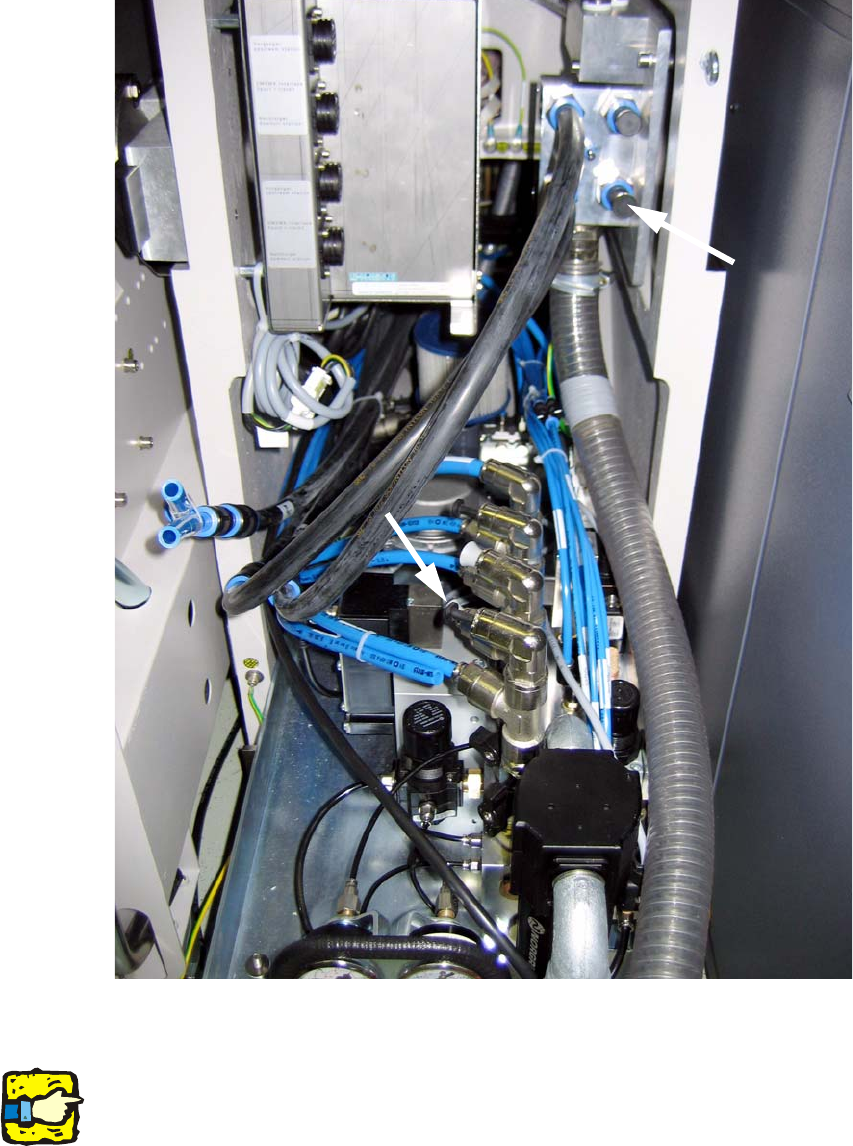

Abb. 1.7.10 Umgerüsteter Pneumatikverteiler:
Vakuumschläuche vom Vakuum-Verteilerblock zu den Portalschläuchen (Beispiel für 2 Portal Bestückautomat)
1
Beispiel für einen 2 Portal Bestückautomaten:
Hier sind jetzt 2 Portale am Vakuum angeschlossen (schwarze Schläuche). 1
1
1
1
1
03015210-
Stopfen QSC-12H
03051739-
Stopfen QSC 16H
