Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 50 Abb . 1.11.3 C&P20 mit Haltekreis-V akuumeinheit (03005122-) : Drehen Sie die drei erh abenen Schrauben heraus und en tnehmen Sie die „V akuumeinheit Haltekreis…
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
49

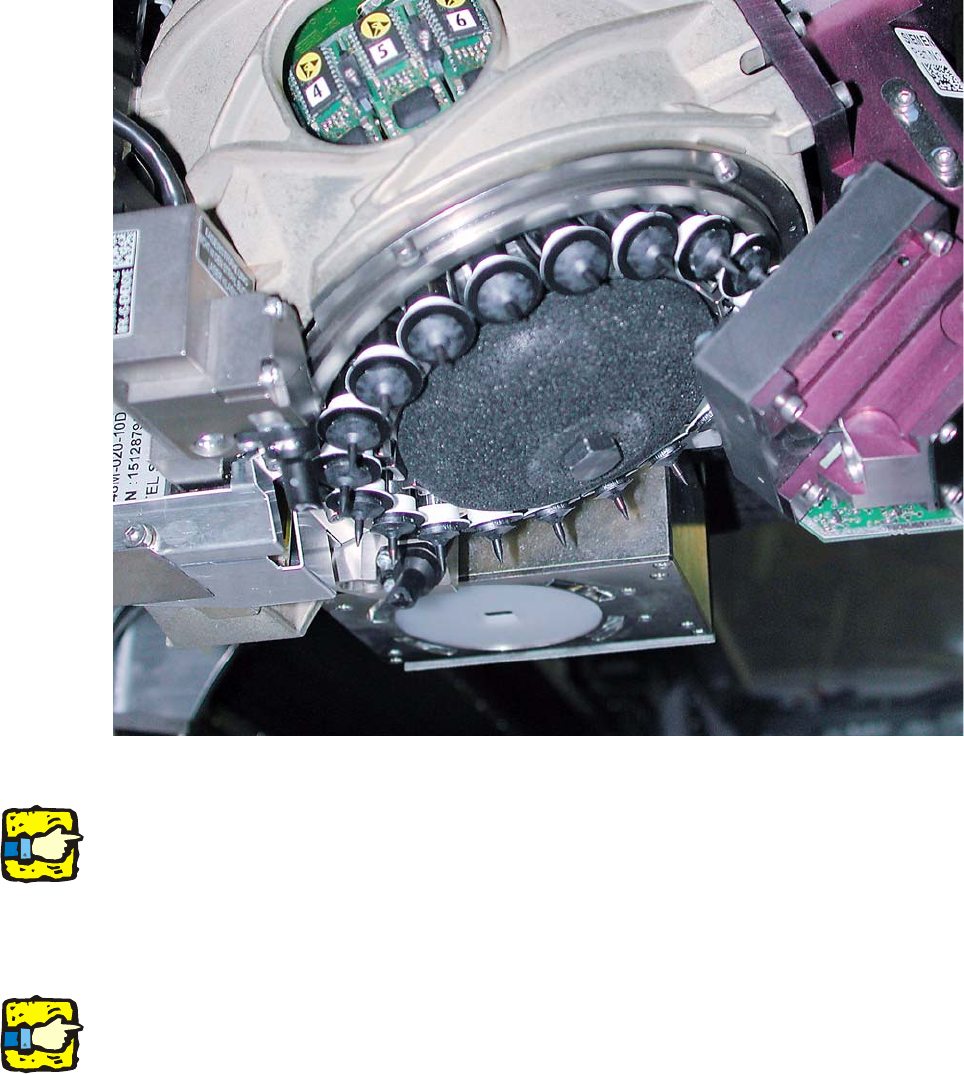

Abb. 1.11.2 C&P20 mit porösem Schalldämpfer (für Druckluft)
1
Beachten Sie, dass Sie die Kamera-Optik nicht verschmutzen oder beschädigen.
: Lösen Sie die Befestigungsschraube des Schalldämpfers.
: Hebeln Sie de
n Schalldämpfer vorsichtig heraus.
1
Achten Sie darauf, dass Sie dabei die DP-Antriebe nicht beschädigen. 1
1
1
1
1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
50

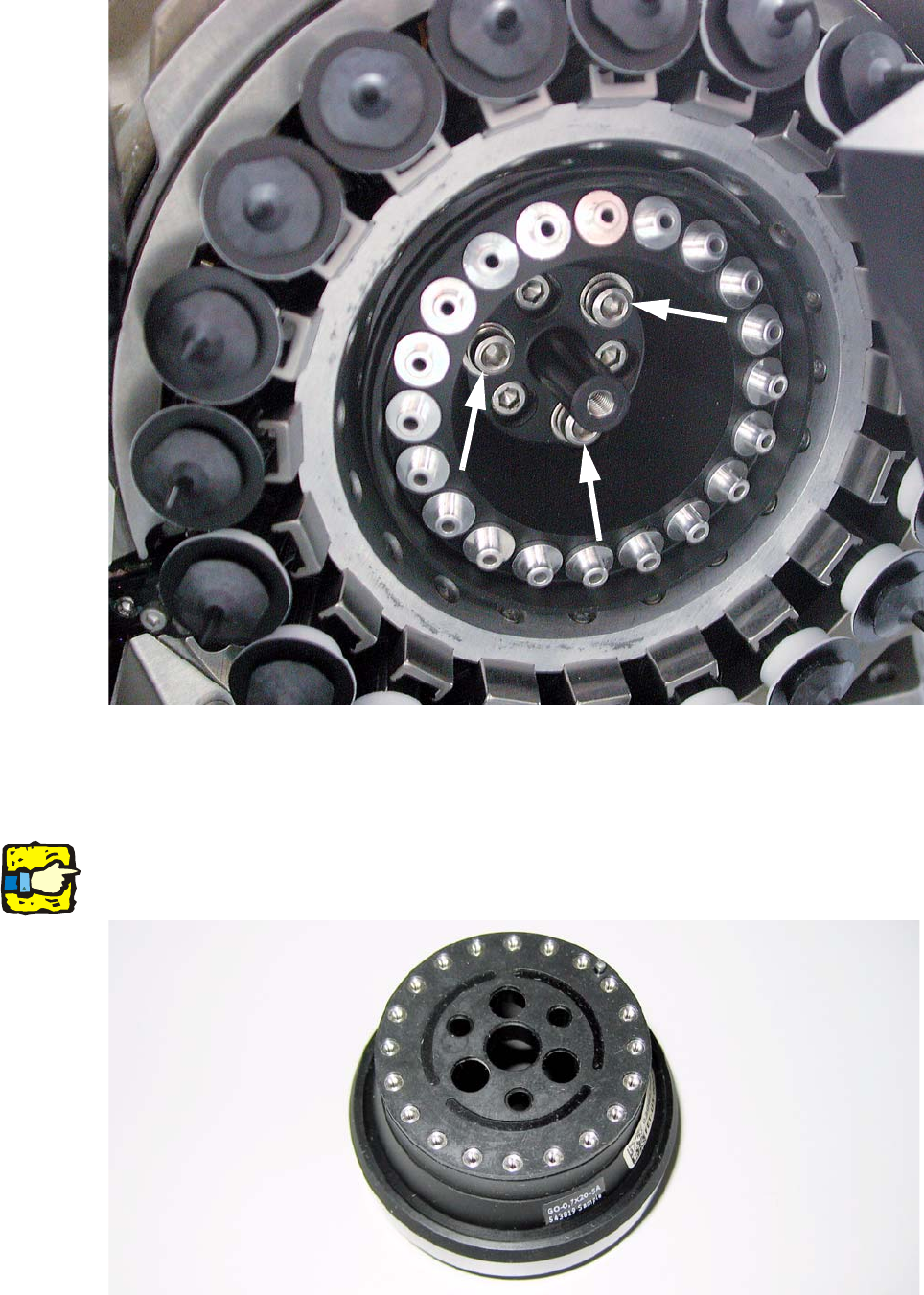

Abb. 1.11.3 C&P20 mit Haltekreis-Vakuumeinheit (03005122-)
: Drehen Sie die drei erhabenen Schrauben heraus und entnehmen Sie die „Vakuumeinheit
Haltekreis C&P20“.
1
Achten Sie vor dem Einsetzen des Blendenrings darauf, dass die Dichtscheibe (03046345-) mit
der richtigen Orientierung auf dem "Blendenring C&P20" (03046344-) aufliegt. 1
Abb. 1.11.4 Blendenring C&P20 mit Dichtscheibe
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
51
1
Achten Sie beim Einsetzen des neuen "Blendenring C&P20" darauf, dass der Stift in die entspre-
chende Bohrung des Sternträgers eintaucht. Der Blendenring sollte von alleine haften bleiben. 1
1
: Halten Sie den Stern (beim Anziehen der Schrauben) vorsichtig am Sternträger im Bereich der
Segmentführungen fest.
1
Achten Sie darauf, dass Sie die Blendschaltteller und die Pipetten nicht beschädigen. 1
1
: Schrauben Sie nun den Blendenring mit den Schrauben "DIN 912-M3 x10" umlaufend fest. Er
darf sich dabei nicht verkannten.
: Überprüfen Sie, ob der "O-Ring 42x2 NBR70" ordnungsgemäß in die Nut des Blendenrings
eingelegt ist.

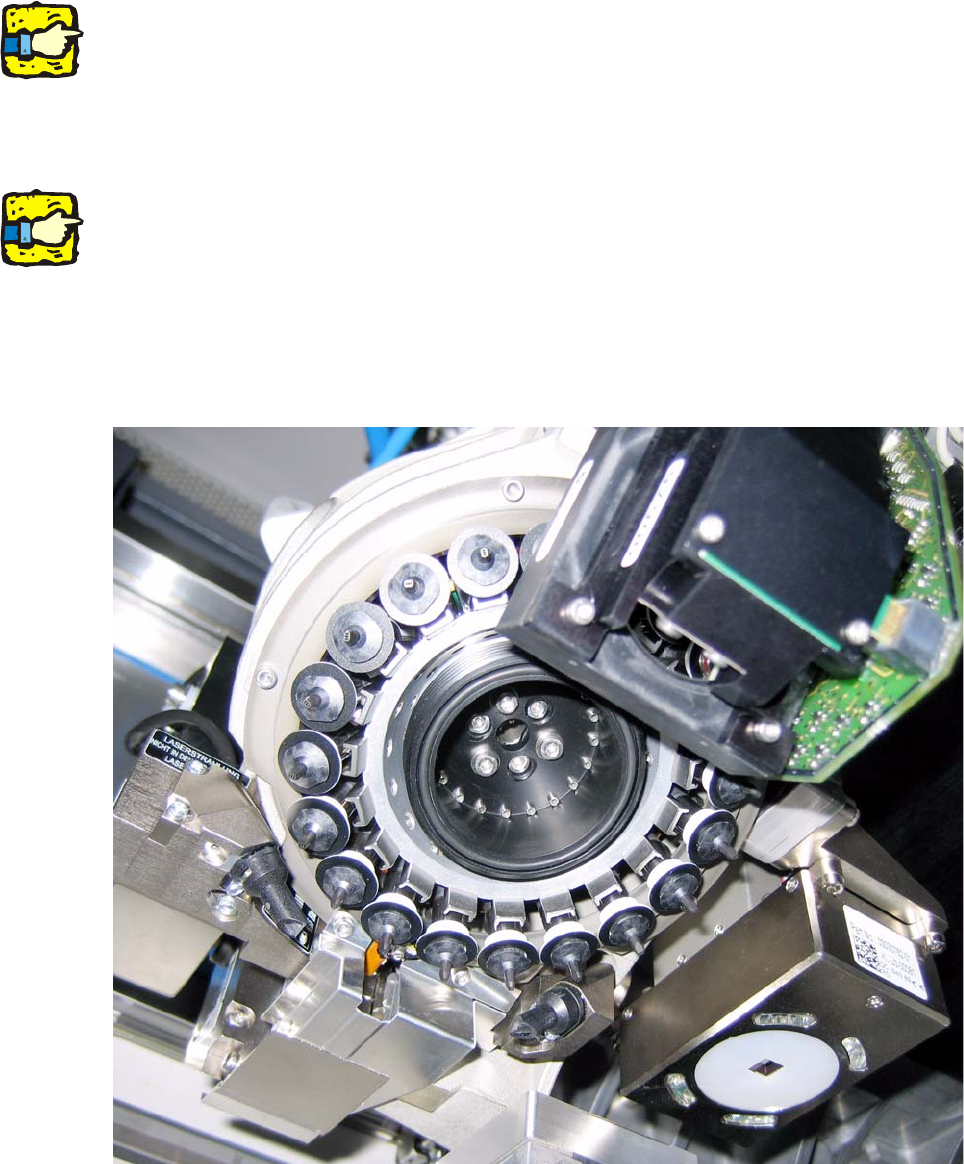

Abb. 1.11.5 C&P20 mit Blendenring C&P 20 (03046344-)
