1.9 Elektrik nachrüsten
1.9.1 Überblick

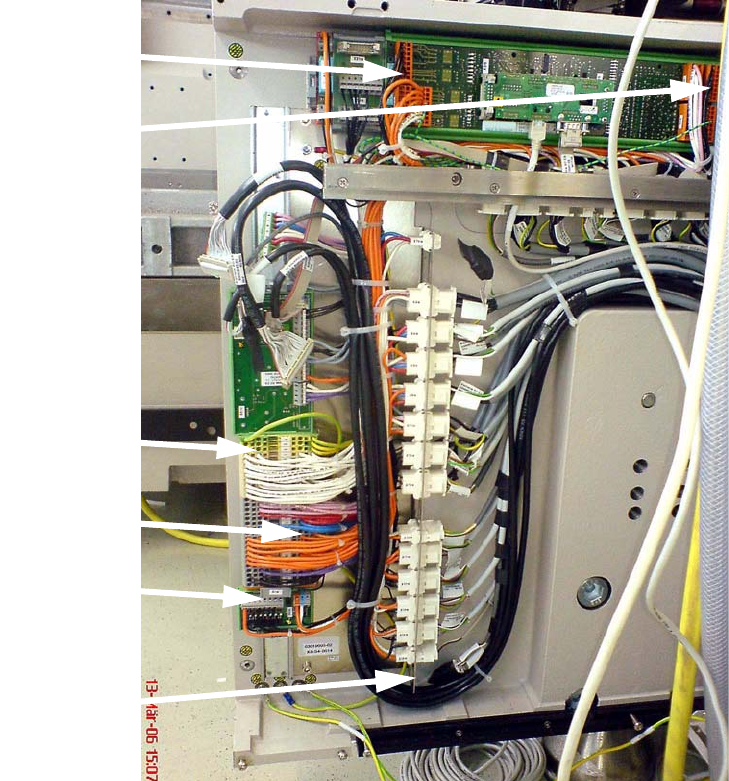

Abb. 1.9.1 Einbauorte (Elektrik im Ausgangszustand)
Eingang
Ausgang
Platz für Stecker
Spannung
Erdung
Platz für Relais
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
34
1.9.2 Einbau
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
Beachten Sie bitte auch die Sicherheitshinweise in Kapitel 1.5.
: S
tellen Sie sicher, dass der Bestückautomat ausgeschalt
et und vom Netz getrennt ist.
: Schrauben Sie die Blechabdeckung vom Unterverteiler ab.
: Schieben Sie die "Platine 8-fach UND-Verknüpfung“ etwas nach unten, damit darüber Platz
frei wird.
: Drücken Sie das Relais K2 (03048999-) am freigewordenen Platz auf die Hutschiene, bis es
einrastet (siehe Abb. 1.9.2).
1
Dieses Relais ist bereits für die weitere Installation mit Steckern und Aderendhülsen vorverdrah-
tet. 1
Abb. 1.9.2 Relais eingebaut
