Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 25 Abb . 1.8.3 V erbindungsstellen für V akuum auf P or tal 2+4 (Ausgangszustand) Abb . 1.8.4 Schlauchanschluss Kabelschlepp für P or tal 2+4
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
24
Abb. 1.8.1 Verbindungsstellen für Vakuum auf Portal 1+3 (Ausgangszustand)
Abb. 1.8.2 Schlauchanschluss Kabelschlepp für Portal 1+3
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
25

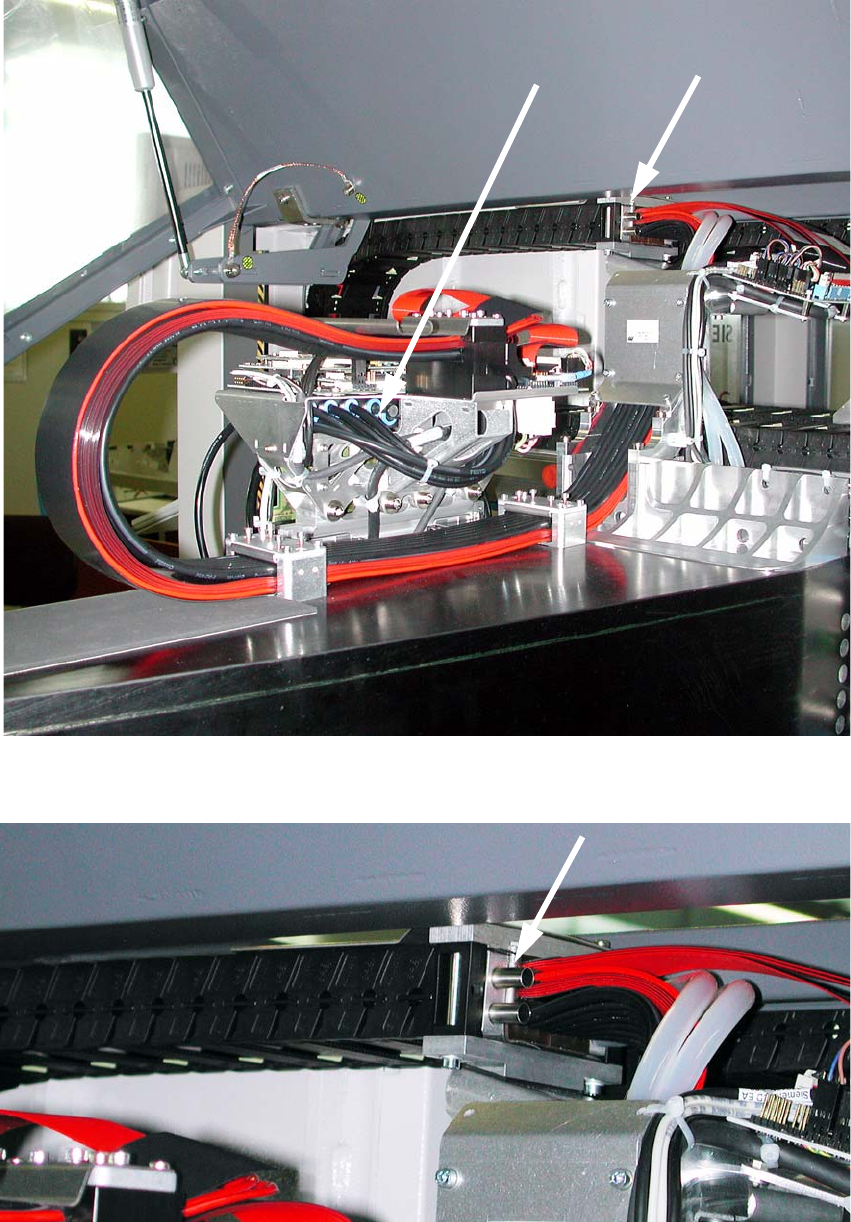

Abb. 1.8.3 Verbindungsstellen für Vakuum auf Portal 2+4 (Ausgangszustand)
Abb. 1.8.4 Schlauchanschluss Kabelschlepp für Portal 2+4
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
26
1.8.1 Einbau

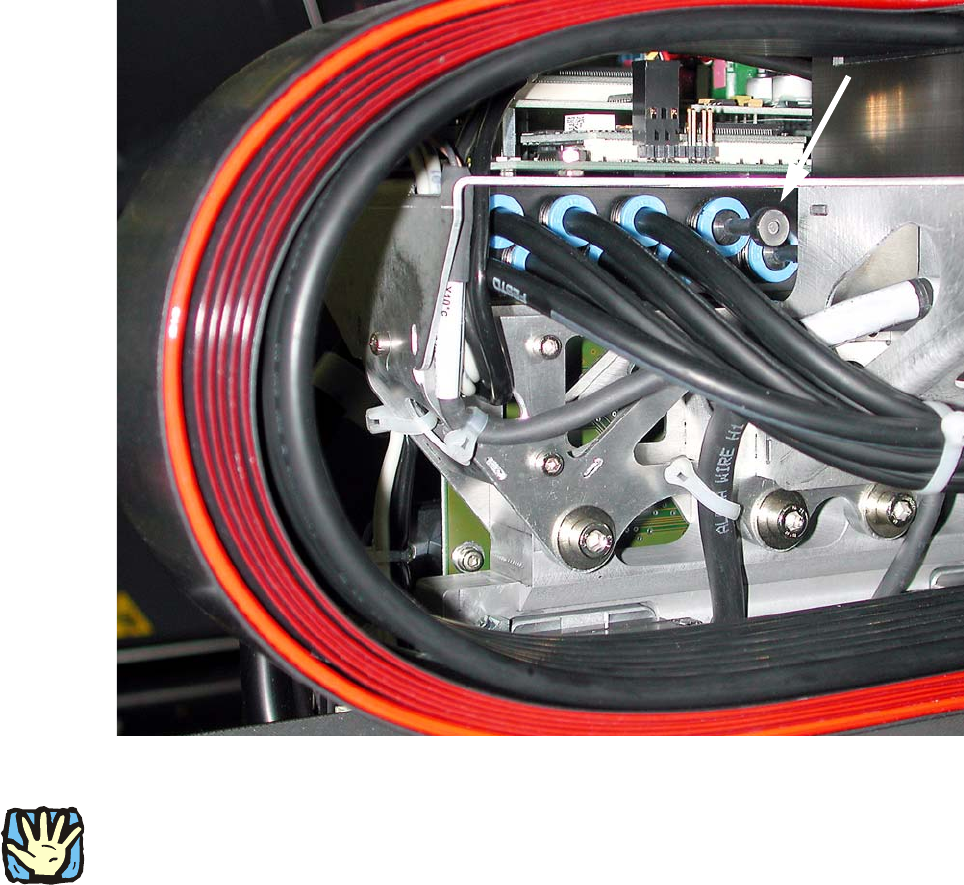

Abb. 1.8.5 Verteiler Bestückkopf in Portal 2+4 (Ausgangszustand)
1
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
: En
tfernen Sie beide Blindstopfen vom "Verteiler Bestückkopf Vakuum" auf beiden Portalen mit
de
m Entriegelungswerkzeug für Q8 (siehe Abb. 1.8.6)
