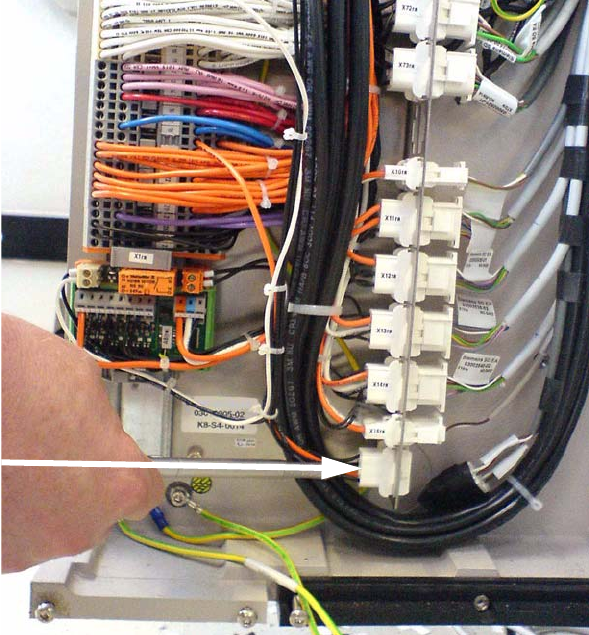

Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 35 Abb . 1.9.3 Stecker X16 für das Steuerkabel der V akuumpumpe : Befestigen Sie S tecker X16 wie in Abb. 1.9.3 dargestellt. 1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
34
1.9.2 Einbau
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
Beachten Sie bitte auch die Sicherheitshinweise in Kapitel 1.5.
: S
tellen Sie sicher, dass der Bestückautomat ausgeschalt
et und vom Netz getrennt ist.
: Schrauben Sie die Blechabdeckung vom Unterverteiler ab.
: Schieben Sie die "Platine 8-fach UND-Verknüpfung“ etwas nach unten, damit darüber Platz
frei wird.
: Drücken Sie das Relais K2 (03048999-) am freigewordenen Platz auf die Hutschiene, bis es
einrastet (siehe Abb. 1.9.2).
1
Dieses Relais ist bereits für die weitere Installation mit Steckern und Aderendhülsen vorverdrah-
tet. 1

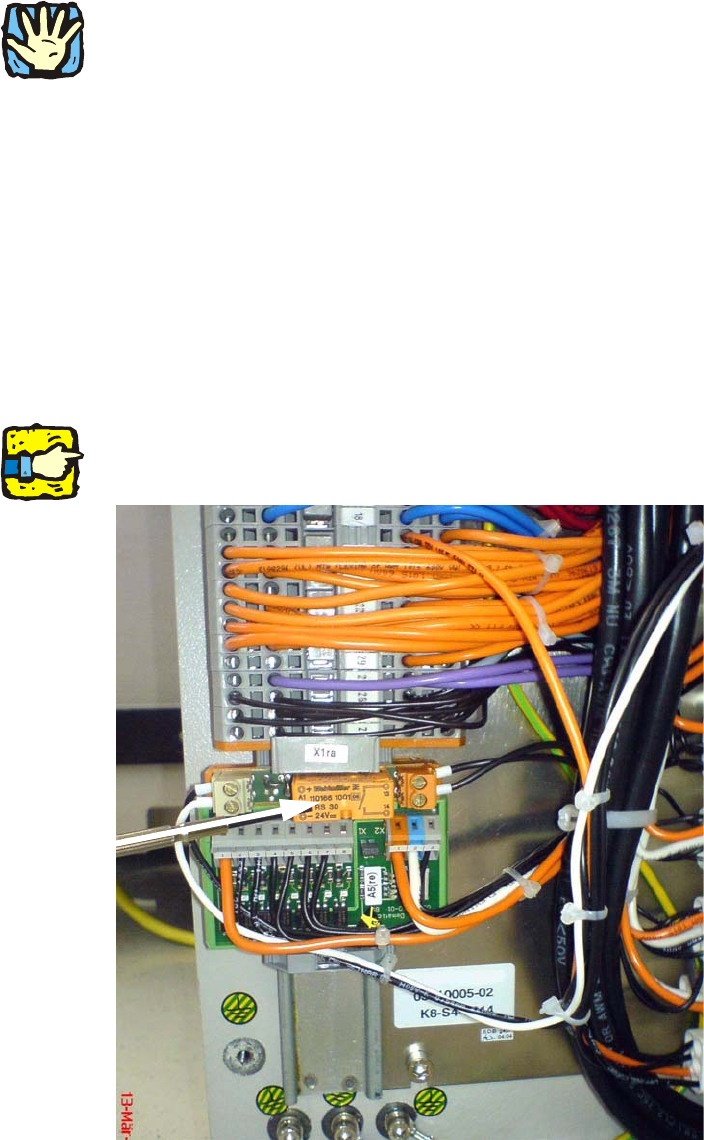

Abb. 1.9.2 Relais eingebaut
1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
36

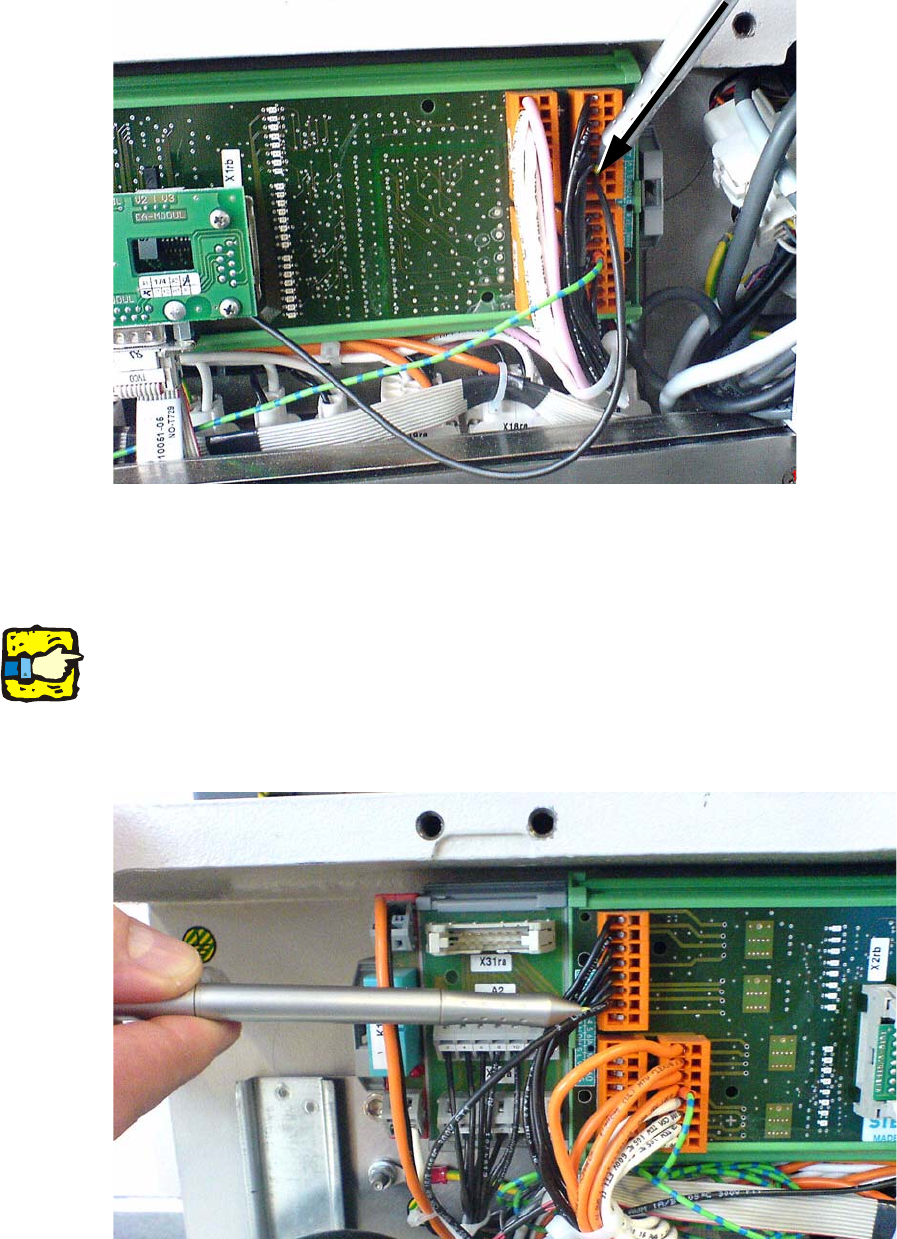

Abb. 1.9.4 Eingang DI6
: Verdrahten Sie das schwarze Kabel vom X16 ra_2 mit Eingang DI6 (siehe Abb. 1.9.4) am
"CAN-Ein/Ausgangamodul 2"
1
Kabel nicht verwechseln! 1
1
: Verdrahten Sie das schwarze Kabel vom Relais K2_A1 mit Ausgang DO6 (siehe Abb. 1.9.5)
am "CAN-Ein/Ausgangamodul 2"
Abb. 1.9.5 Ausgang DO6
