Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 15 Je nach Por talkonfiguration s ind folgende Blinds topfen zu entfernen: 1 1 Ein Portal mit T win Head kann nicht umgerüstet werden. Lassen Sie die Blindstop fen für…
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
14
: Offnen Sie die Tür der Stromversorgung
(hier befinden sich die Anschlüsse für Portal 1 und 2)
Abb. 1.7.3 Portalverteiler Stromversorgungsseite (mit Blindstopfen Portal 1+2 Ausgangszustand)
: Schließen Sie den Druckluft-Hauptabsperrhahn.
: Schließen Sie den Absperrhahn für den Bestückautomaten.
: Warten Sie, bis der Druck abgebaut ist.
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
15
Je nach Portalkonfiguration sind folgende Blindstopfen zu entfernen: 1
1
Ein Portal mit Twin Head kann nicht umgerüstet werden. Lassen Sie die Blindstopfen für das ent-
sprechende Portal im Verteiler
. 1
1
– X2: Stopfen für Portal 1 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X3: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X4: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 + 4 (Pneumatikseite)
: Drücken Sie dazu die blauen Ringe (siehe Abb. 1.7.3) in Achsrichtung und entfernen Sie die
e
n
tsprechenden Blindstopfen.

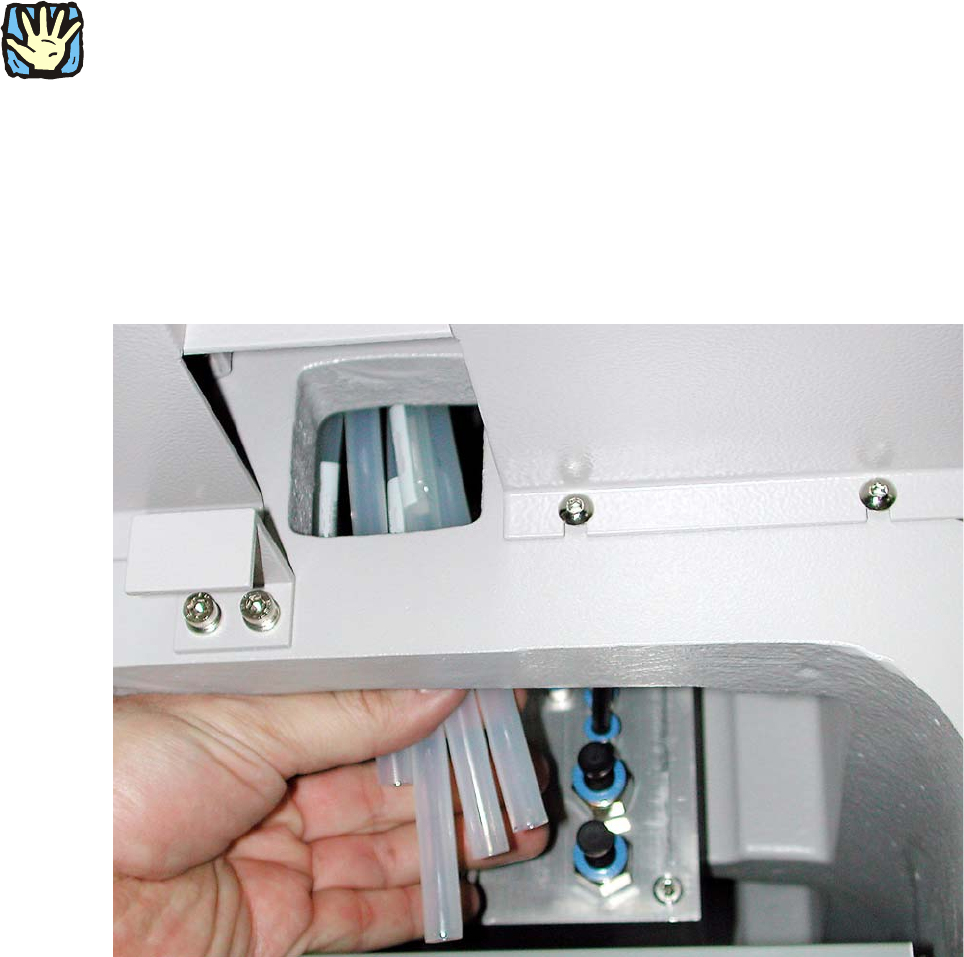

Abb. 1.7.4 Werksseitig verlegte Schläuche (hier für Portal 1+2)
: Ziehen Sie die Schläuche herunter, bis Sie die Beschriftung sehen.
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
16

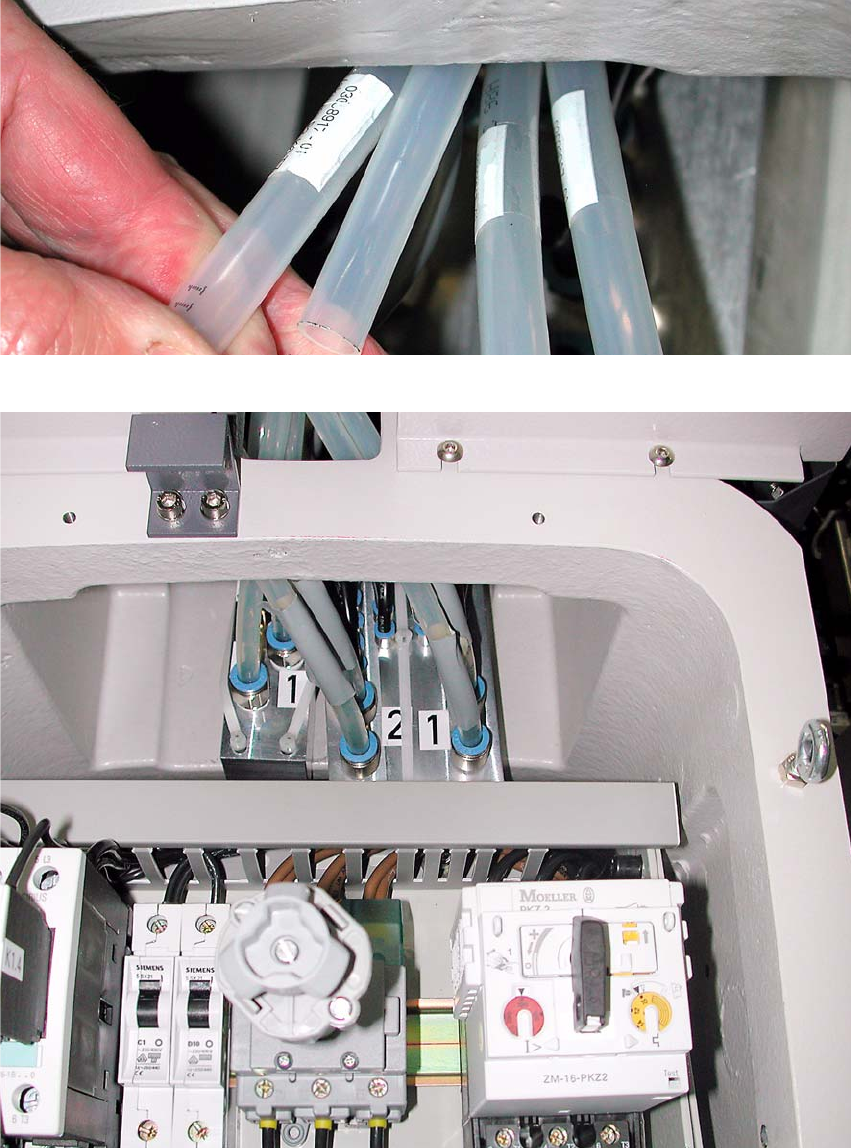

Abb. 1.7.5 Beschriftung der Schläuche (hier für Portal 3+4)
Abb. 1.7.6 Umgerüsteter Pneumatikverteiler für Portal 1+2 (gegenüberliegende Seite)
: Stecken Sie die Schläuche an den Portalverteiler – entsprechend der Beschriftung und der Ma-
schinenkonfiguration (sowohl für Portal 1+2 als auch für Portal 3+4).
